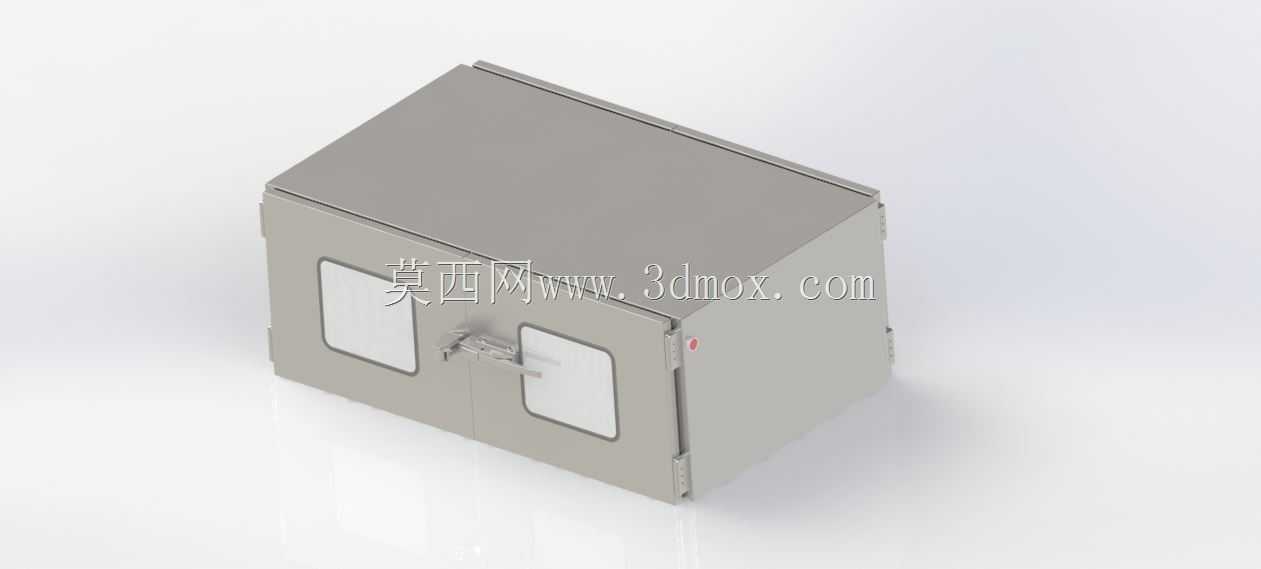

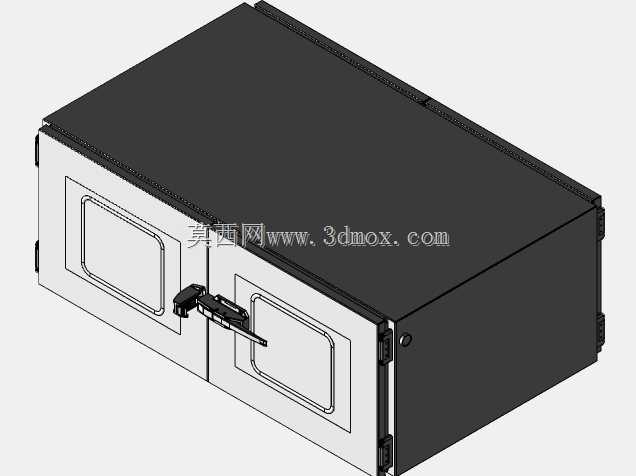

洁净室双门互锁传递窗三维结构

　　这款传递窗的三维结构完全围绕洁净区域的物料传递工况做适配，日常应用在洁净车间不同洁净等级区域的衔接位置，比如电子制造无尘车间、医药生产洁净区、食品加工无菌工段的墙体预留洞口处，核心作用是在物料跨洁净区转运时，阻断内外气流直接贯通，避免低洁净度区域的尘埃、微生物随气流侵入高洁净等级空间，减少洁净室开门频次，降低空调净化系统的负荷波动。

　　从结构设计逻辑来看，整体采用一体式箱式焊接框架，外壳与内胆均做圆弧过渡处理，没有卫生死角，方便日常清洁消杀作业，避免积尘藏污。双门采用机械互锁结构设计，这部分是整个设备的核心功能结构，建模时特意做了锁舌联动的细节还原，当其中一侧门处于开启状态时，另一侧的锁舌会自动卡入门框锁止位，无法被外力拉开，从机械结构层面杜绝两侧门同时开启造成的气流短路问题，不需要额外加装电气联锁元件也能实现基础互锁功能，适配没有防爆要求、预算有限的常规洁净场景。

　　门体上设置的双层钢化玻璃观察窗，是建模时特意还原的细节，观察窗与门体采用平齐式安装结构，打胶密封后与门体内表面齐平，不会突出门体形成积尘面，操作人员不用开门就能观察到窗内物料的传递状态，减少不必要的开门操作。门体配套的压紧式把手，转动时可以带动锁舌同时完成锁紧与门体密封压紧动作，把手的握持弧度做了人机工程优化，戴洁净手套操作时也不会打滑，转动行程控制在90度，操作便捷不会卡滞。

　　箱体的安装边界完全适配常规洁净车间的墙体厚度，建模时预留了墙体安装的法兰翻边结构，现场安装时直接将箱体嵌入墙体预留洞口，翻边与墙面贴合后打密封胶即可完成固定，不需要额外做复杂的支撑结构。箱体内部的承载台面采用平整式设计，没有凸起的挡边，方便放置不同尺寸的物料周转盒，台面与内胆采用满焊连接，焊缝打磨抛光后与周边板面齐平，清洁时可以直接用消毒湿巾擦拭，不会残留清洁死角。

　　在细节结构处理上，门体与箱体的接触位置预留了密封胶条的安装槽，胶条采用嵌入式安装，不需要粘接固定，后期老化更换时可以直接抽出替换，维护便捷。箱体顶部预留了高效过滤器与紫外消杀灯的安装位，用户可以根据自身洁净等级需求选装对应配件，基础款模型也保留了这些位置的安装接口，方便后续做功能拓展。整个箱体的外形尺寸控制在常规传递窗的通用规格范围内，宽度、深度、高度都适配多数洁净车间的墙体预留洞口尺寸，不需要对墙体做额外的扩孔或封堵处理，安装适配性强。

　　建模过程中对所有钣金折弯处的圆角、焊接处的打磨余量、配件的安装间隙都做了还原，比如锁具安装位的螺丝孔位、把手的转动避让空间、门体开合的转动间隙都按照实际装配公差做了预留，导出的模型可以直接用于生产下料的结构参考，也可以用于洁净车间布局的三维排布演示，帮助设计人员提前确认传递窗的安装位置与周边设备、通道的间距是否满足物料转运的操作空间需求，避免现场安装时出现位置干涉、操作空间不足的问题。
