小型导柱式冲压成型工装结构设计

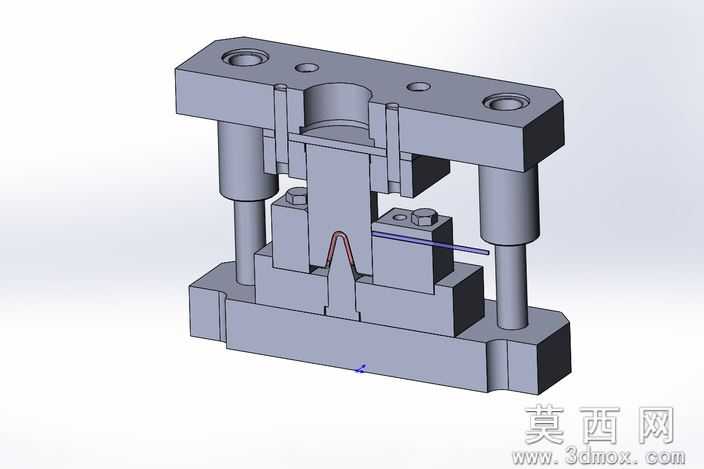

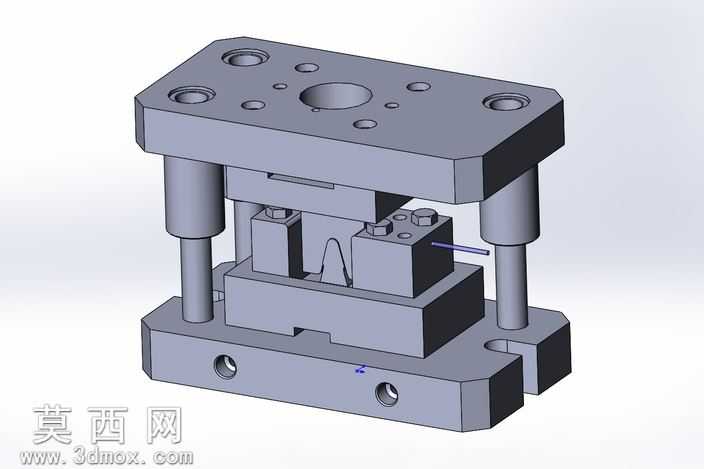

本作品为小型冲压成型工装的三维建模设计，整体采用标准冷冲模的三板式模架结构，通过三维建模软件完成全参数化的零件建模与整机装配，完整还原了冲压工装的实际装配逻辑与运动关系。建模过程中首先完成上下模座的基础特征构建，上模座预留模柄安装中心孔、导套安装沉孔与上模组件固定螺孔，下模座对应设置导柱安装孔、下模组件定位槽与安装固定孔，模座边角做倒角处理避免应力集中，所有孔位特征均严格按照冲压模具设计的同轴度、位置度公差要求进行参数约束，保证后续装配的精度匹配。导柱导套组件采用滑动导向标准结构建模，导柱与下模座做过盈配合约束，导套与上模座对应配合，建模时预留合理的滑动配合间隙，还原导柱导套的导向功能，保证上下模合模过程中的运动精度，避免合模错位导致的工件报废与模具损坏。上模部分依次完成凸模固定板、凸模、卸料相关结构的建模，凸模型面根据待冲压工件的成型轮廓做精准曲面构建，刃口部分做合理的斜度参数设置，兼顾冲裁剪切的锋利度与结构强度；下模部分对应完成凹模固定板、凹模、定位挡料结构的建模，凹模型腔与凸模做精准的间隙配合参数设置，保证冲压过程中材料的顺利分离与成型，定位结构用于条料送进过程中的位置限定，保证每一次冲压的工位精度。所有零件建模时均赋予对应的金属材质属性，模座、固定板类零件采用调质钢材材质外观，导柱导套采用轴承钢的亮面金属质感，凸凹模零件采用合金工具钢的材质表现，渲染阶段采用柔和的工业环境光，多角度展示模具的装配层次与结构细节，清晰呈现各零部件的装配位置与连接关系。设计过程中充分考虑冲压工装的实际使用需求，整体结构紧凑，导向精度可靠，各零部件的固定方式均采用螺钉与销钉结合的形式，既保证连接强度，也方便后续的模具拆装与刃口修磨，模架的闭合高度、导柱行程参数均匹配常规小型压力机的安装参数，具备实际的工程参考价值，可用于小型五金冲压件的生产工艺参考、冲压模具结构教学演示等场景。
