多层级叠装式冲压模具结构设计

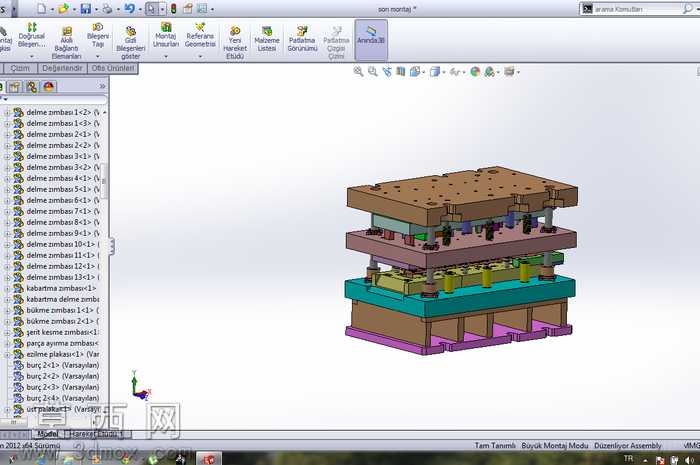

本模型为多层级叠装式冲压成型模具，采用三维参数化建模方式完成全结构搭建，完整还原了冲压模具从模架到功能组件的全部装配关系。建模过程中严格遵循冲压模具的设计规范，对上下模座、卸料板、凸模固定板、凹模垫板等核心板件进行分层建模，每一层板件的安装孔位、定位销孔、螺栓过孔都按照实际装配逻辑做了对应匹配，保证各组件装配时无干涉错位。模型对模具的导向结构做了精细化还原，导柱导套的配合间隙、安装同轴度都按照实际生产参数设定，同时还原了弹性卸料组件的排布，包括弹簧安装位、卸料螺钉的穿装结构，清晰展现冲压过程中卸料板的活动行程逻辑。在材质与外观表现上，不同功能的板件采用差异化的色彩区分，上下模座采用深棕与紫色区分上下基准，中间功能垫板采用青绿色、浅棕色区分承托与固定功能，冲头、定位销等金属功能件采用金属质感配色，直观区分不同组件的功能属性，便于快速识别模具的层级结构。设计思路上，该模具采用多板叠装的经典冷冲模结构，通过分层承托的方式将凸模安装、凹模固定、导向定位、卸料脱料的功能拆分到不同板件上，既保证了模具整体的刚性，又便于后期的刃口维修与组件更换，模型完整保留了各组件的装配约束关系，可直接用于模具结构教学、装配工艺演示，也可作为同类型冲压模具设计的参考模板，帮助设计人员快速梳理多层冲压模的板件排布逻辑、孔位对应关系，缩短同类模具的设计周期。
