医疗设备用透明结构转子三维设计

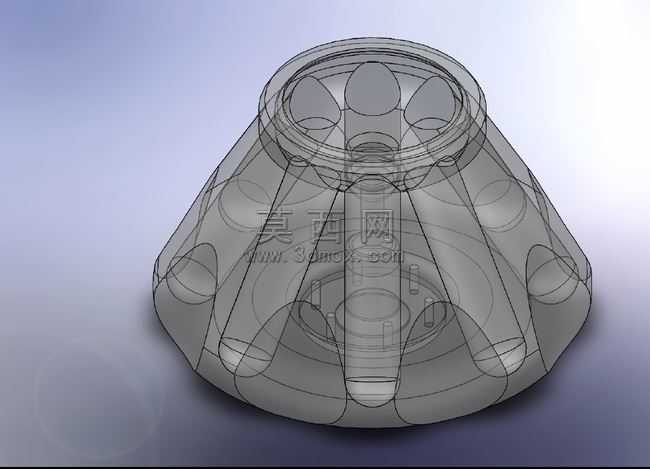

该医疗转子采用三维参数化建模方式完成整体结构搭建，建模过程中以回转体基础特征为核心，先通过旋转凸台命令构建转子的主体锥形轮廓，精准控制锥面的倾斜角度与整体高度比例，确保主体结构符合医疗设备的装配空间要求。针对转子表面均匀分布的多组凹槽与凸台结构，采用圆周阵列特征命令完成排布，严格保证每个结构单元的角度间距一致，避免回转过程中出现动平衡偏差。模型内部的中空流道与中心轴孔结构，通过多步拉伸切除与旋转切除命令组合实现，精准把控各腔体的壁厚尺寸，既满足结构轻量化要求，又保证构件的结构强度符合医疗场景的使用标准。材质设置上选用半透明医用级工程塑料材质，调整材质的折射度与透光参数，渲染后可清晰展现转子内部的筋板、定位柱与流道布局，直观呈现内部结构的连通关系与位置分布。结构设计层面，转子顶部设置的环形定位凸缘用于和设备端盖配合定位，侧面分布的弧形凹槽可优化流体通过时的导流效果，底部的环形安装面预留了多组定位孔位，可实现与驱动轴的精准同轴装配，中心的贯通轴孔与内部的加强筋板一体成型，提升转子高速回转时的结构稳定性，避免长期使用出现形变。渲染阶段采用柔和的渐变背景布光，通过多角度光源调整消除透明材质的反光死角，清晰展现转子内外结构的轮廓线条与衔接关系，整体建模过程严格遵循医疗配件的精密设计要求，所有特征参数均可直接对接后续的工程图导出与加工生产环节，结构无冗余特征，各部位的圆角过渡处理到位，避免应力集中问题，适配医疗设备对零部件高精度、高可靠性的使用需求。
