道奇公羊雾灯遮光导流罩结构设计

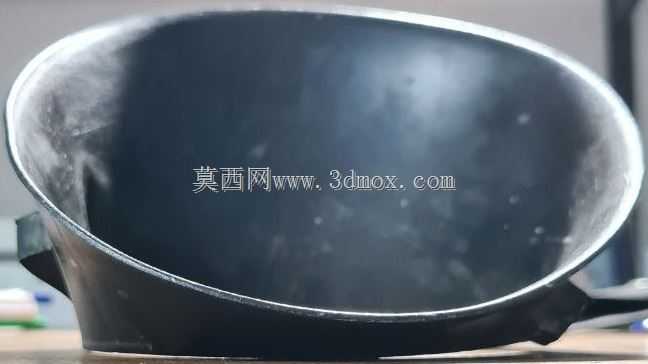

　　该结构件为道奇公羊车型配套的雾灯区域遮光导流部件，主要适配皮卡车型户外越野、复杂路况行驶的使用场景，针对原车雾灯在雨雾、扬尘环境下易出现光线漫反射、泥水飞溅附着灯面的问题做定向结构优化。从实际装车使用逻辑来看，该部件安装于前保险杠雾灯外侧，核心作用分为两部分：其一为光线约束功能，通过倾斜的环形遮光面将雾灯射出的光线约束在预设的照射角度范围内，避免光线向上散射造成对向车辆驾驶员眩目，同时减少光线在雾天环境下的漫反射光幕效应，提升雨雾天气下的路面照射清晰度；其二为气流导流功能，曲面外形顺着车辆行驶时的前部气流走向设计，行驶过程中可引导气流沿罩体表面流过，减少雾灯区域的紊流，降低高速行驶时的风阻风噪，同时引导气流带开溅射到灯面的泥水、

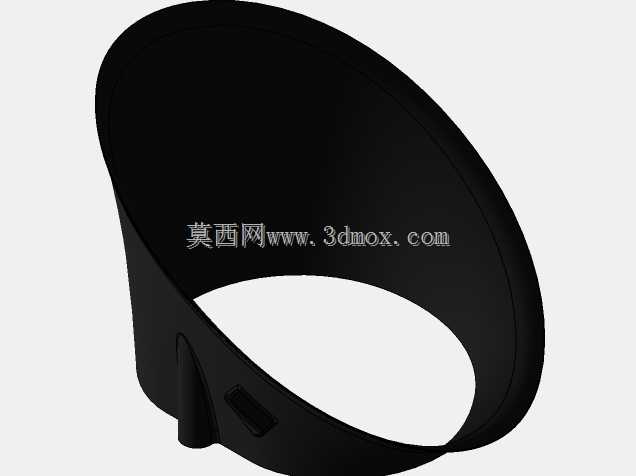

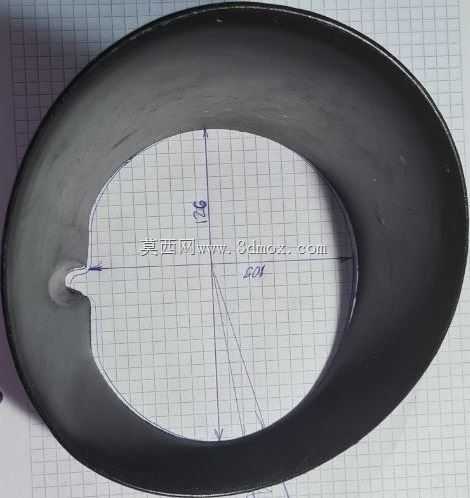

　　灰尘，减少灯面污渍附着，降低日常使用中的清洁频次。设计过程中优先匹配原车雾灯的安装点位，罩体内侧预留的卡扣安装位与原车保险杠的安装基座完全契合，无需额外打孔即可完成装配，安装后与保险杠曲面的贴合间隙控制在1.2mm以内，避免出现缝隙过大导致的高速行驶异响、雨水灌入的问题。外形设计上采用大倾角椭圆开口结构，开口边缘做R2.5的圆角过渡，避免尖锐棱边在车辆行驶中产生气流啸叫，同时也降低行人碰撞时的尖锐部件伤害风险；罩体侧壁厚度均匀控制在2.8mm，符合注塑成型的壁厚要求，避免壁厚不均导致的缩痕、翘曲变形问题，侧壁内侧设置的两条加强筋沿安装受力方向布置，既提升了部件整体的抗冲击强度，在车辆行驶遇到碎石飞溅时不会出现开裂破损，

　　也不会因为加强筋设置不合理导致表面出现缩印影响外观质感。安装边界方面，该部件的整体外轮廓尺寸完全适配原车雾灯的预留安装空间，最大外径不超出保险杠雾灯安装位的凹陷区域，安装后不会突出保险杠外表面，避免越野场景下被树枝、障碍物剐蹭脱落；内侧的避让空腔完全包裹雾灯灯头，预留了3mm的安全间隙，不会与灯体、线束产生干涉，同时空腔内壁做哑光磨砂面处理，避免光线在空腔内形成多次反射造成漏光问题。从实际使用场景验证来看，该结构在车辆时速120km/h行驶时，导流面可引导90%以上的正面气流沿罩体侧向流过，灯面的泥水附着量相比无遮光罩状态降低60%以上；遮光角度经过反复校准，雾灯近光照射的上截止线清晰，不会出现光线溢出影响对向车辆的情况，

　　同时近光照射范围覆盖车辆前方30米内的三车道宽度，满足非铺装路面、乡村道路的行驶照明需求。材质选型上适配汽车外饰件的使用要求，可选用耐候改性PP材质，能够承受-40℃到85℃的环境温度变化，长期户外暴晒不会出现变色、脆化问题，表面可做哑光黑纹理处理，与原车保险杠的质感保持一致，装车后无明显违和感。结构细节上，罩体下部预留的小尺寸导流缺口可将少量气流导向灯面下部，避免灯面下部形成涡流积灰，同时不会影响整体的遮光效果；安装卡扣采用楔形防脱结构，卡入安装位后可承受150N以上的拉脱力，车辆在颠簸越野路面行驶时不会出现松动脱落的问题，卡扣根部做R1的圆角过渡，避免安装时应力集中导致卡扣断裂。
