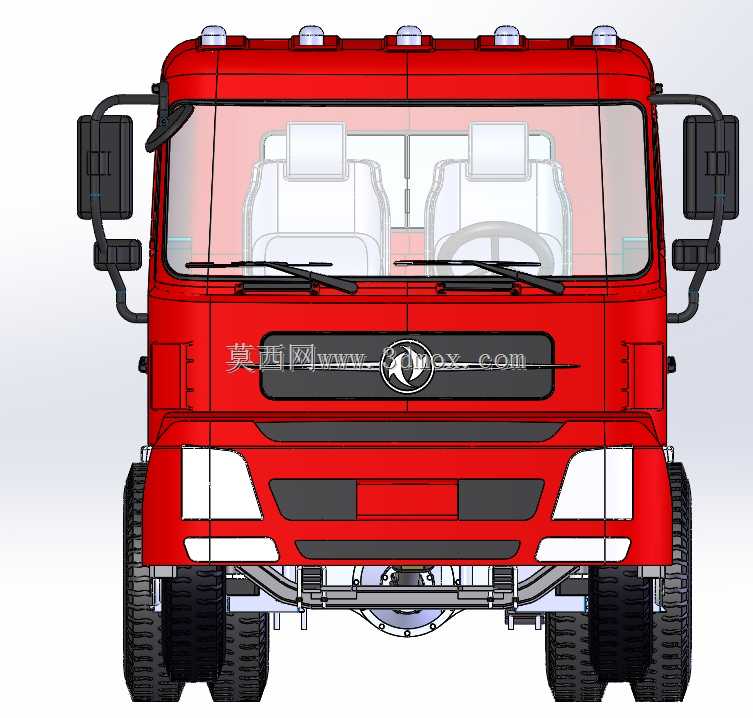

6米级商用纯电动卡车底盘结构设计

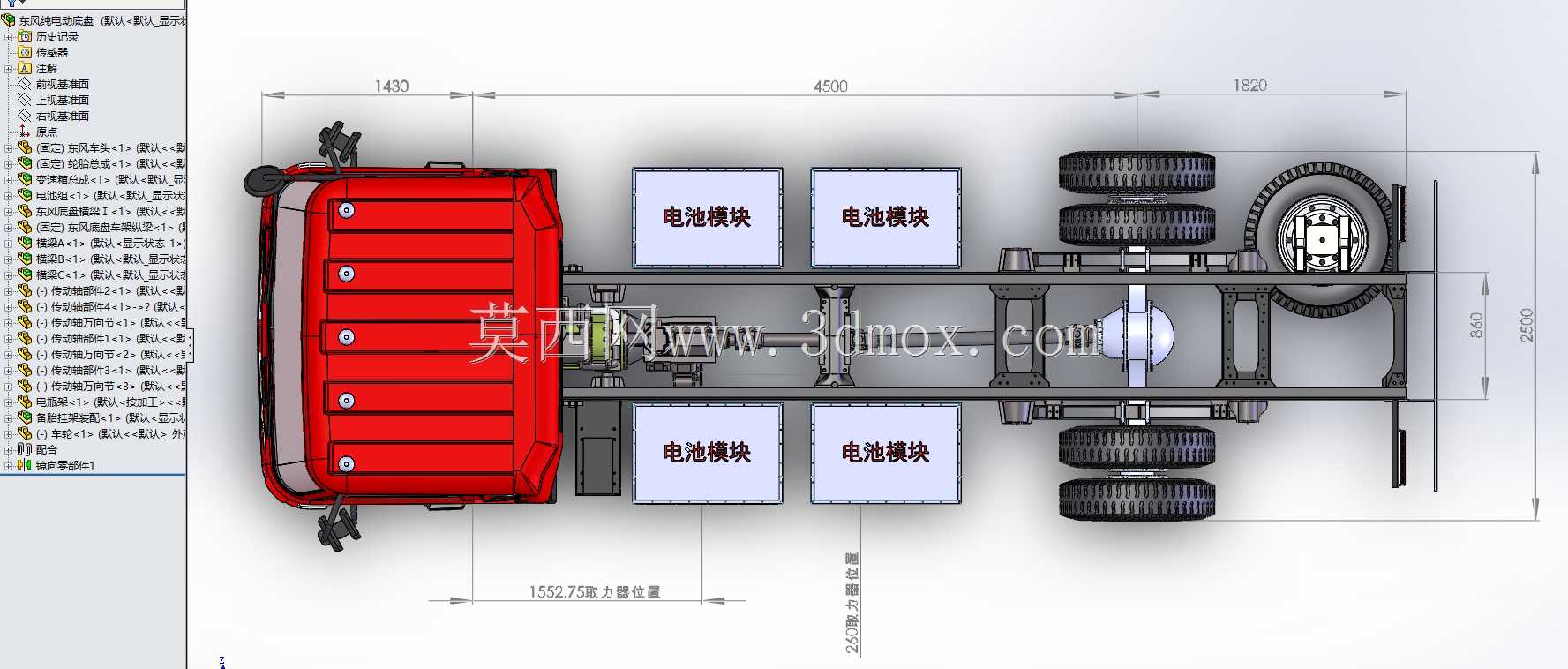

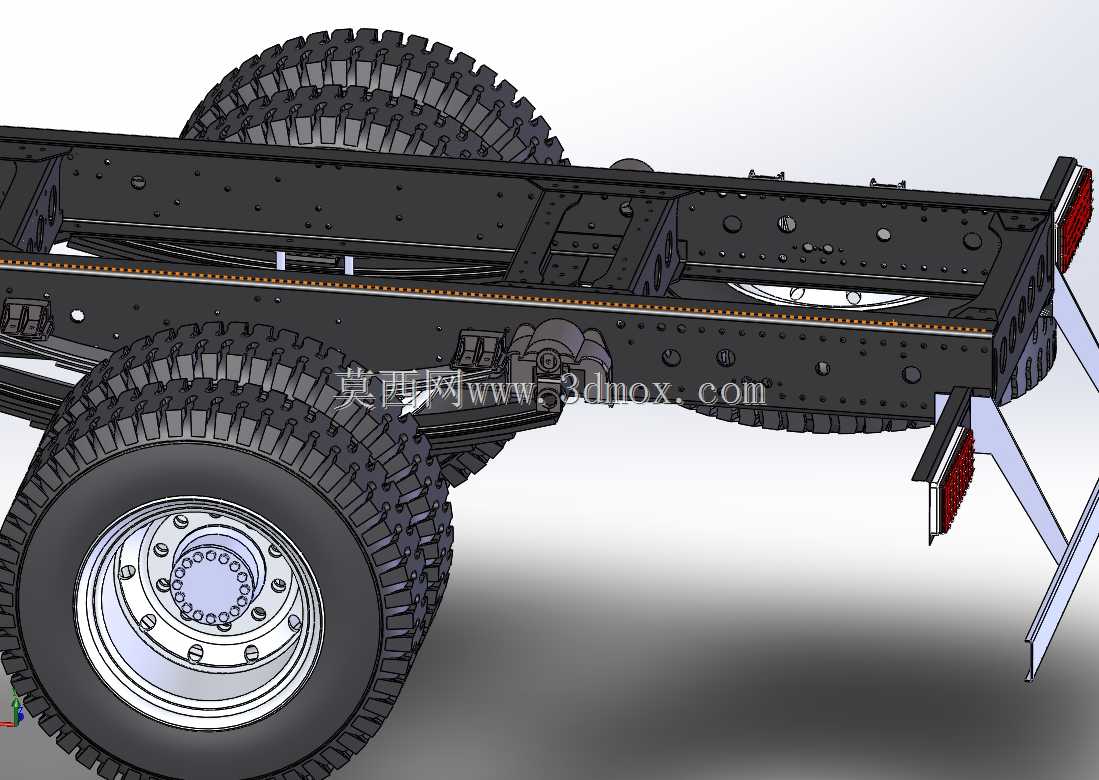

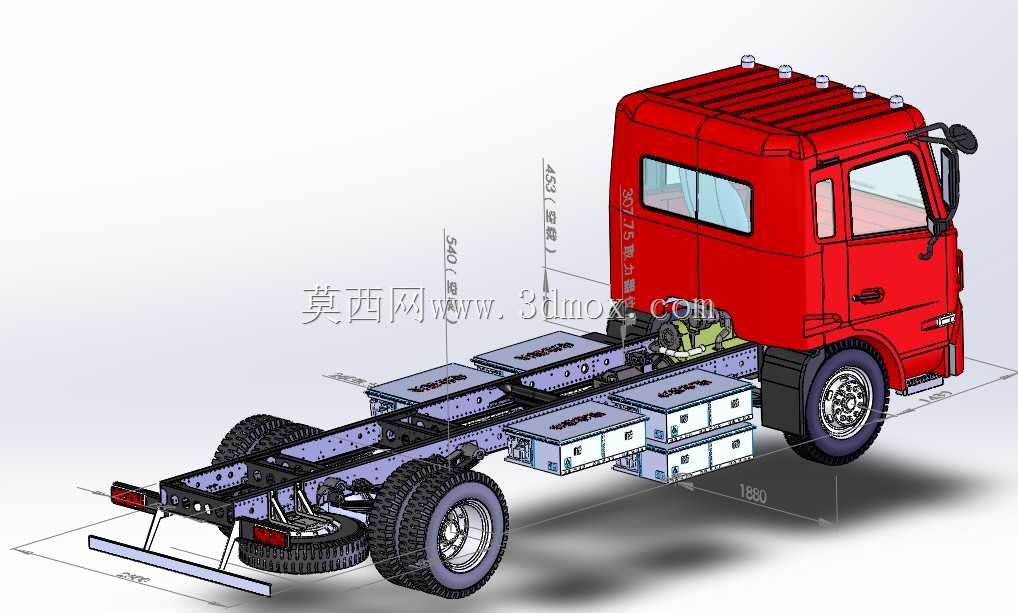

　　城配物流、市政作业、短途干线转运等场景下，传统燃油商用车的排放与运营成本压力持续提升，纯电动商用车底盘作为新能源商用车的核心承载基体，其结构设计直接决定了上装适配性、续航表现与行驶可靠性。这套6米级商用纯电动底盘的设计，首先围绕纯电驱动的动力特性重构了车架布局逻辑，摒弃了传统燃油底盘围绕发动机、变速箱、排气系统布置的框架，将动力电池组作为核心重量单元进行排布优化。从结构维度看，底盘采用边梁式梯形车架作为承载主体，纵梁选用高强度钢冲压成型，截面高度根据轴荷分布做渐变设计，驾驶室下方纵梁截面收窄以适配驾驶室悬置安装，中段纵梁截面加高以承载动力电池组的集中载荷，后段纵梁预留上装连接的标准化安装孔位，可适配厢式货箱、环卫作业上装、

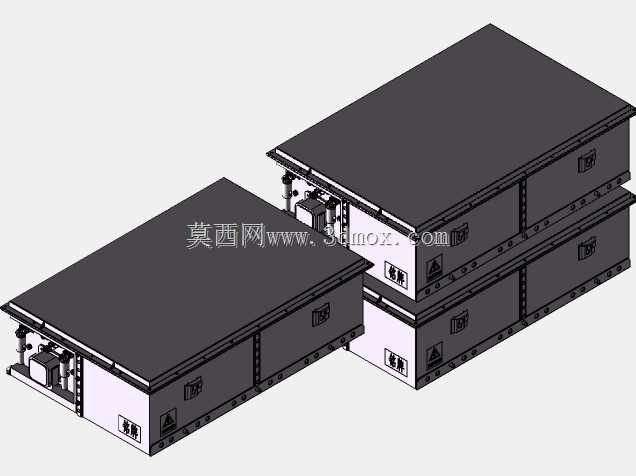

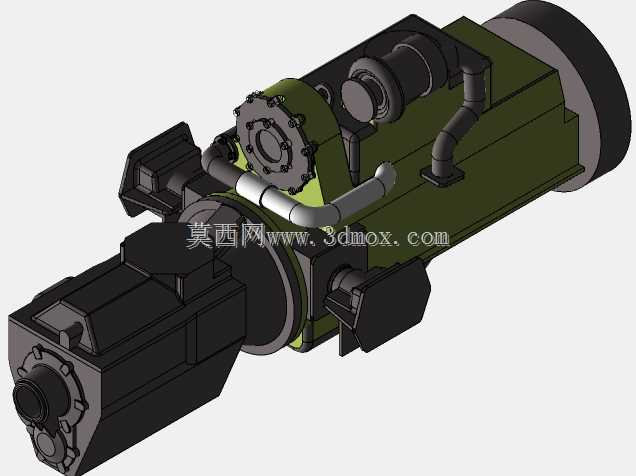

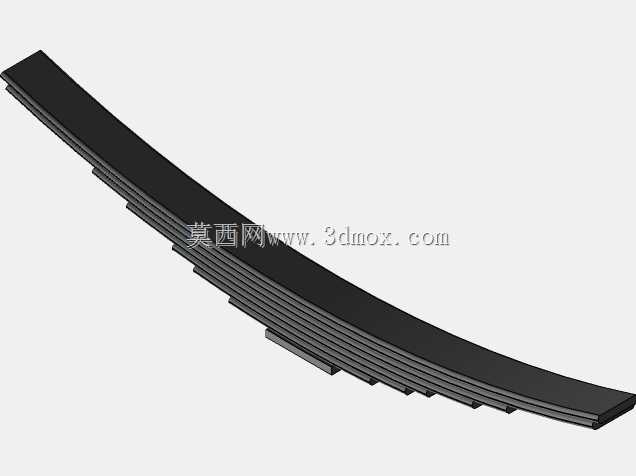

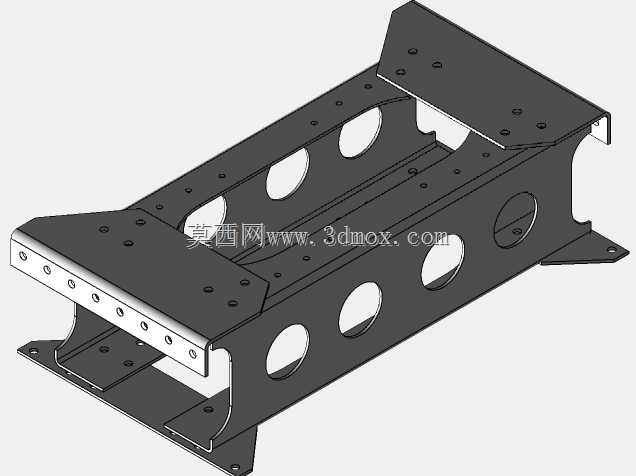

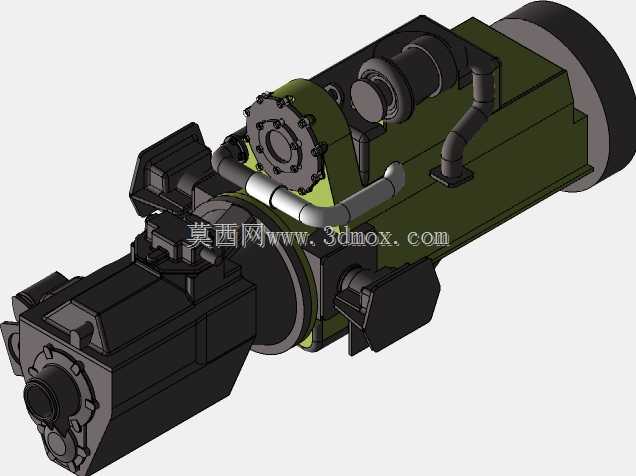

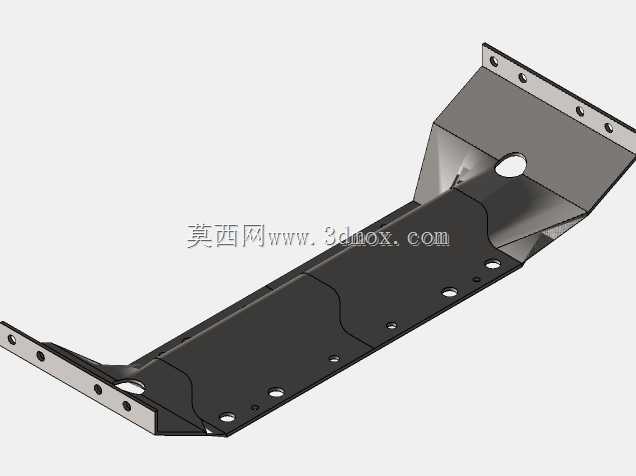

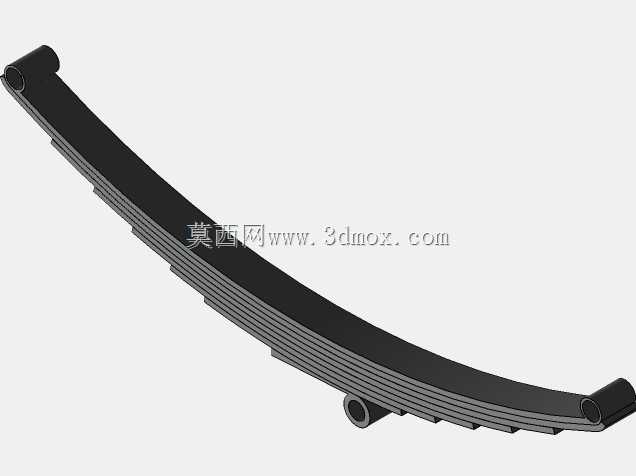

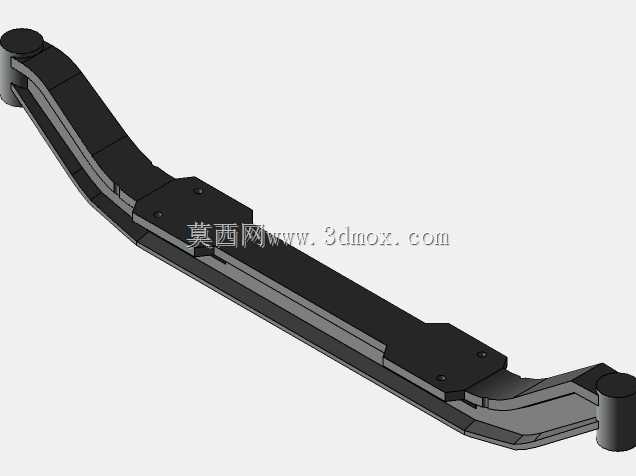

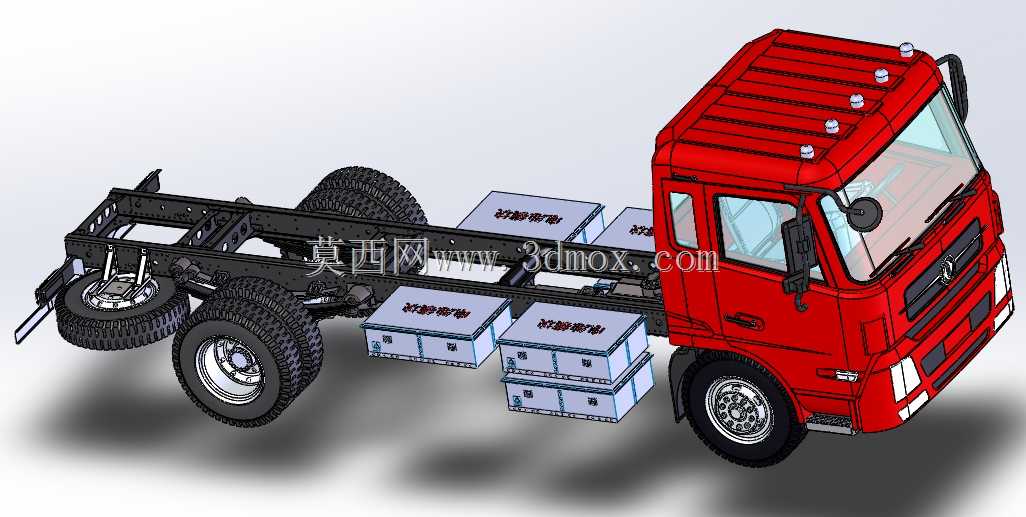

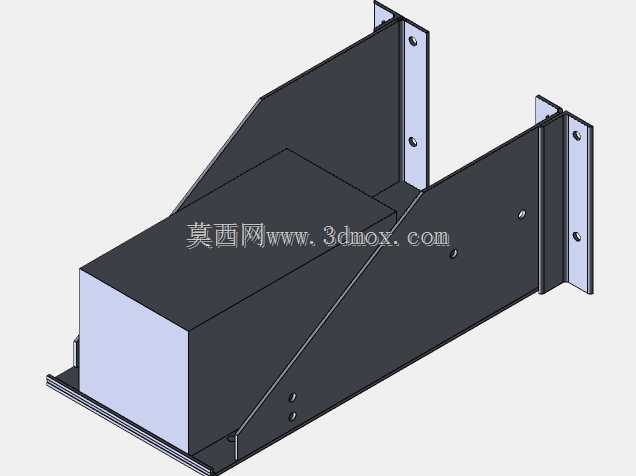

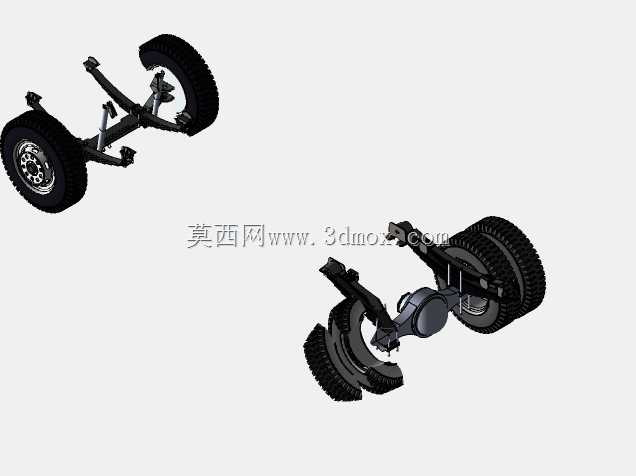

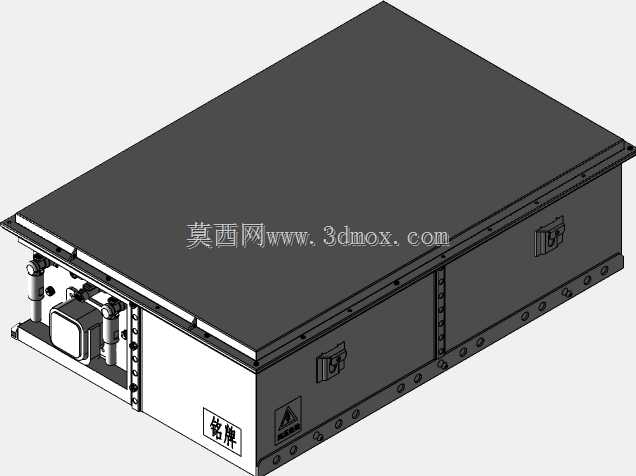

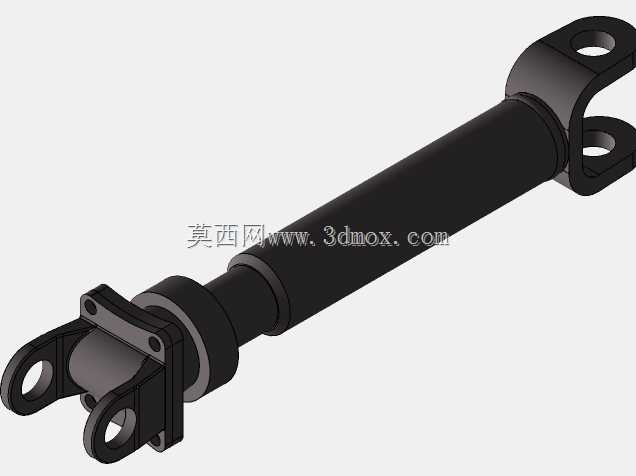

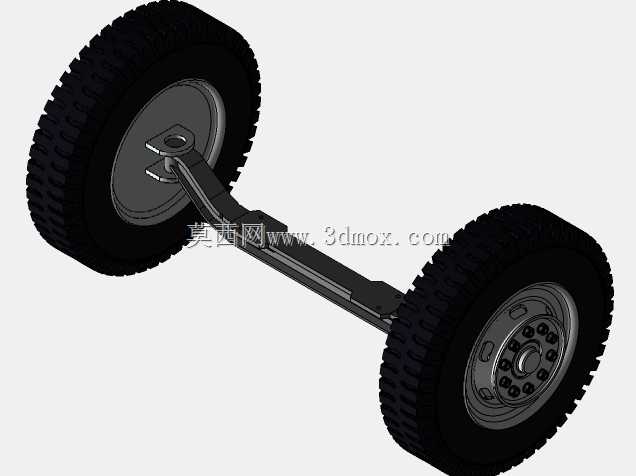

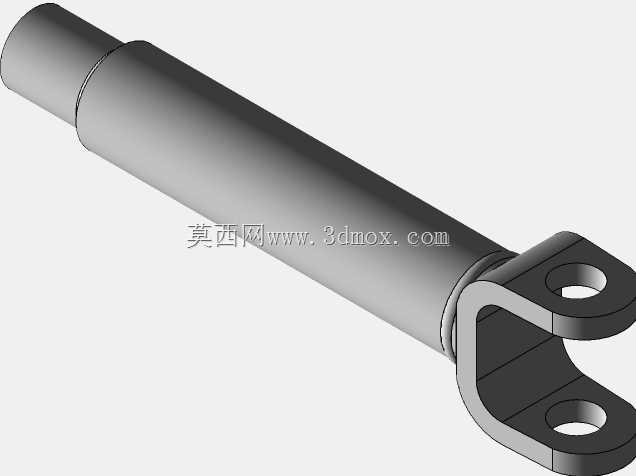

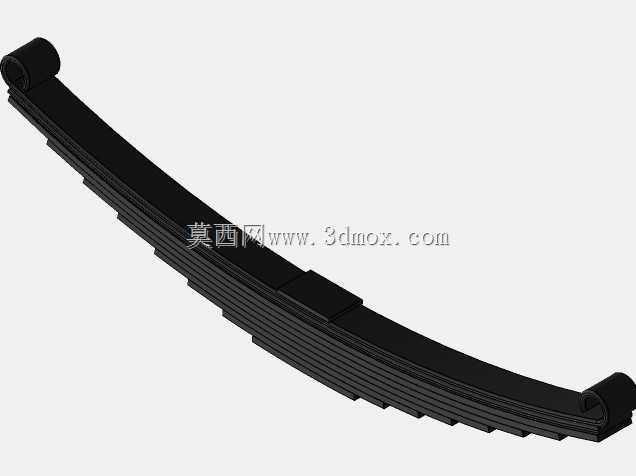

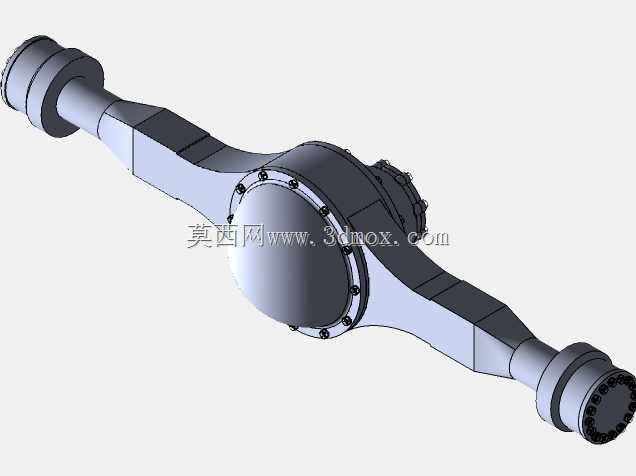

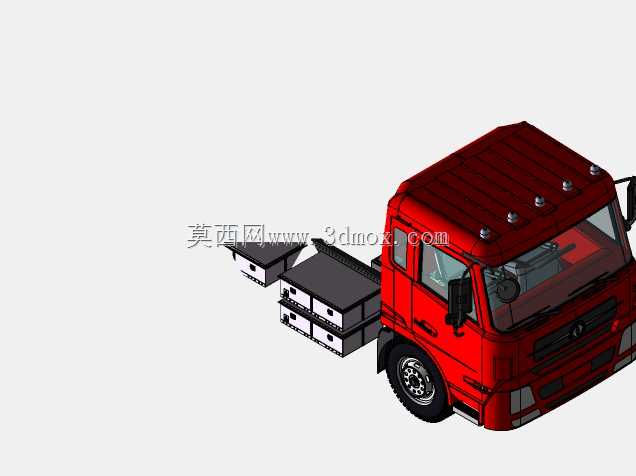

　　工程作业装置等多类商用上装，无需对车架主体做二次切割改装。动力电池组采用模块化箱体设计，分两组布置在车架纵梁内侧的左右两侧，通过螺栓与车架横梁上的安装支架刚性连接，箱体底部预留检修间隙，既平衡了整车左右轴荷，降低了整车质心高度，也规避了传统底置电池在非铺装路面行驶时的磕碰风险，同时电池组的布置位置避开了转向传动机构、制动管路的走线路径，减少了管线干涉的可能性。驱动系统采用集成式电驱桥布置在后桥位置，取消了传统的长传动轴结构，既降低了传动损耗，也腾出了车架中段的宝贵布置空间，前桥采用工字梁转向桥，匹配钢板弹簧非独立悬架，兼顾承载能力与城市场景下的行驶平顺性，转向系统采用液压助力结构，转向拉杆的布置角度经过校核，

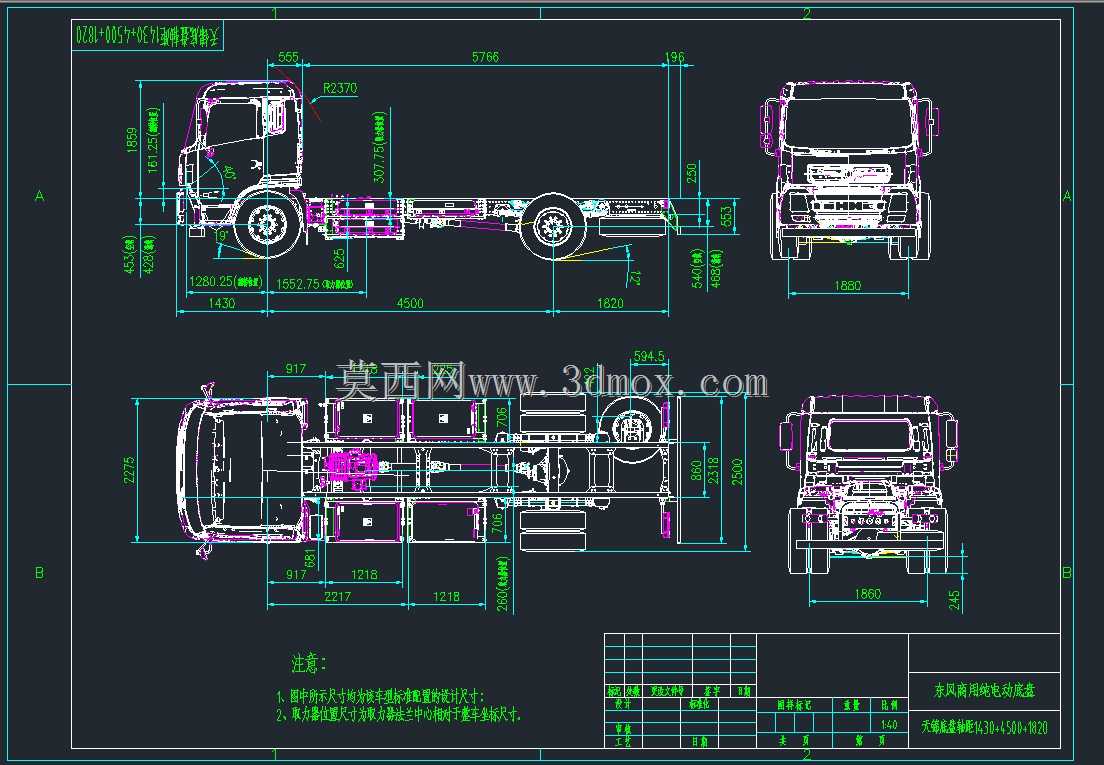

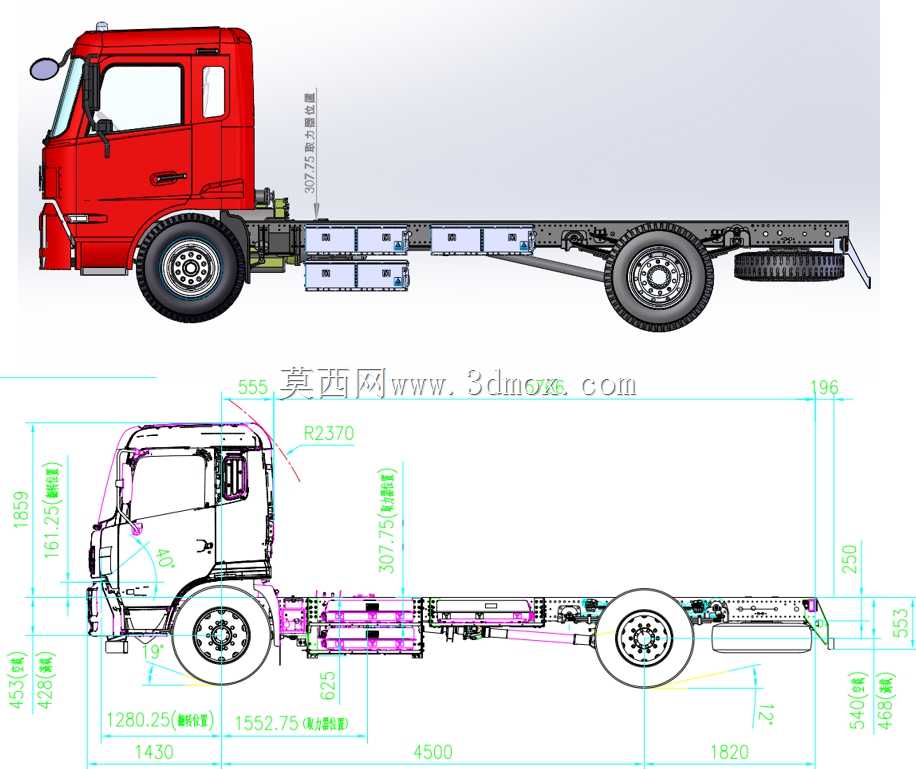

　　在满载与空载状态下均不会与车架、电池箱体发生运动干涉。制动系统采用气制动结构，储气筒布置在车架尾部的空余位置，干燥器、制动阀类元件集中布置在驾驶室后方的车架区域，便于日常检修维护，低压蓄电池、整车控制器、高压配电单元等附件集中布置在驾驶室后方的舱体内，高压线缆沿车架纵梁内侧的走线槽固定，高低压管线分层布置，避免电磁干扰。从尺寸边界来看，该底盘轴距经过匹配6米级商用车的转弯半径要求，前轮转向角经过校核可满足城市狭窄道路的掉头需求，车架上翼面的安装孔位采用商用车通用孔距标准，上装生产企业可直接通过连接角件完成上装固定，车架尾部预留牵引装置安装位，可满足拖挂作业需求。在设计过程中，针对纯电动车重量偏大的特点，对悬架的钢板弹簧刚度、

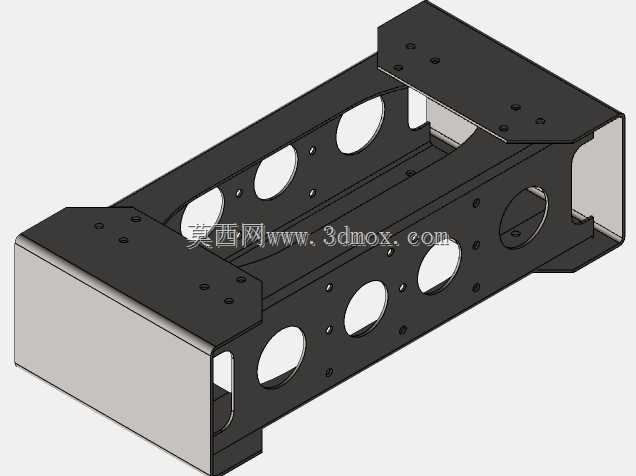

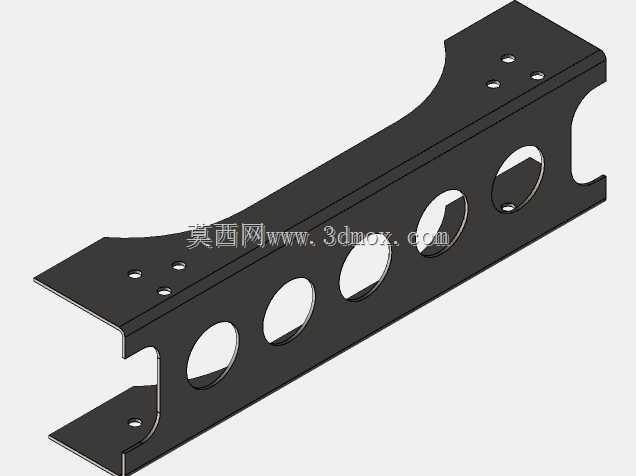

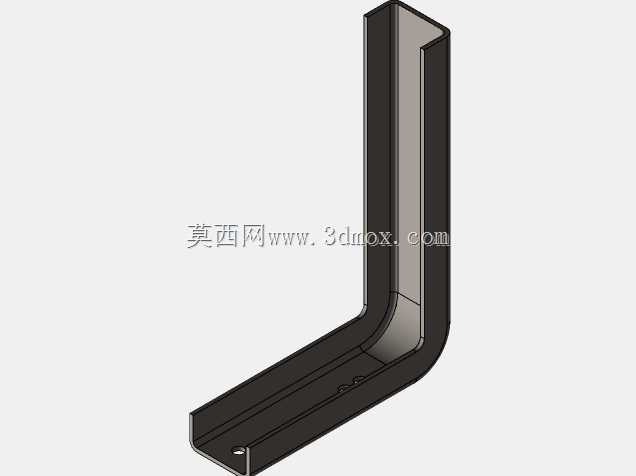

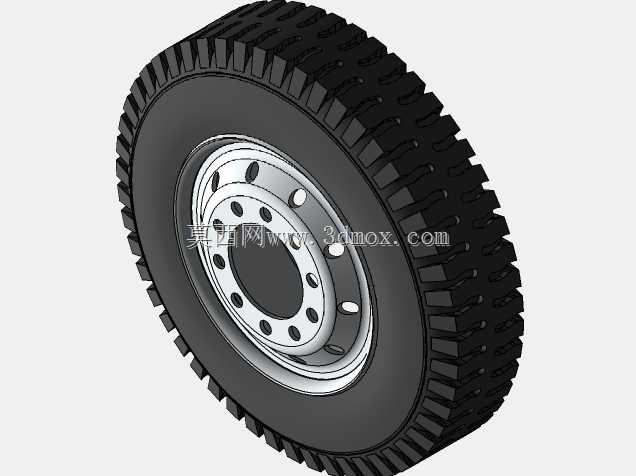

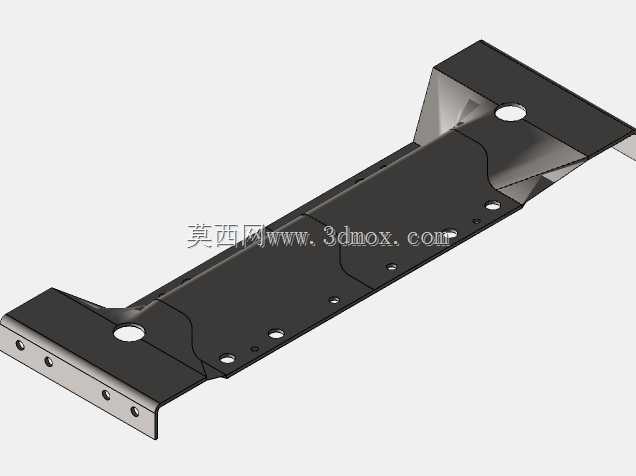

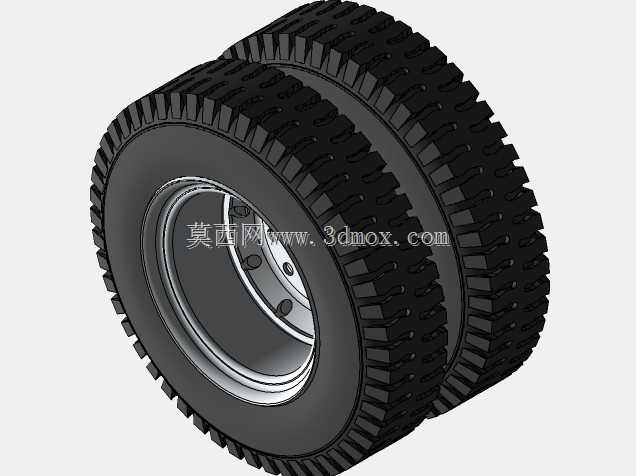

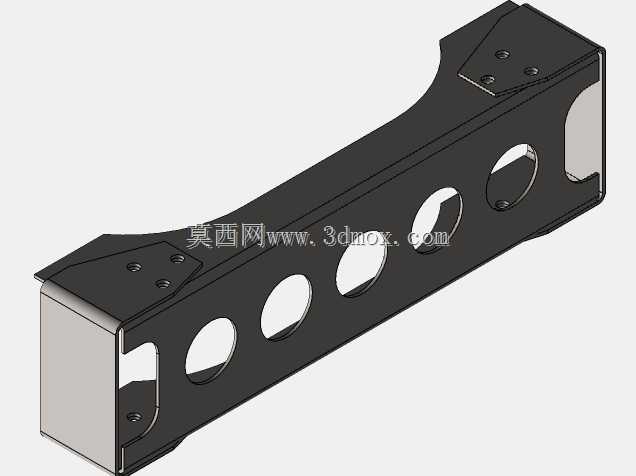

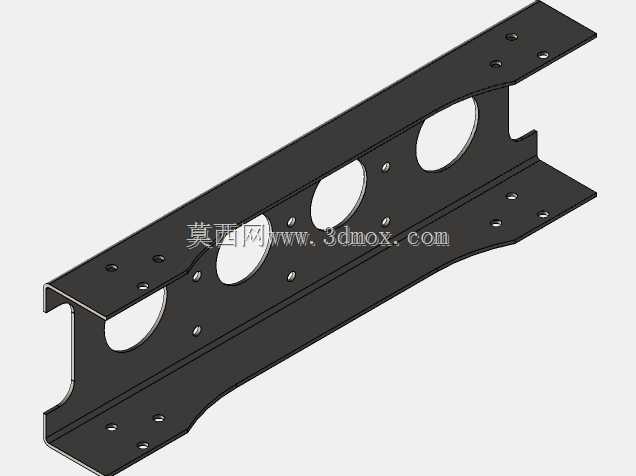

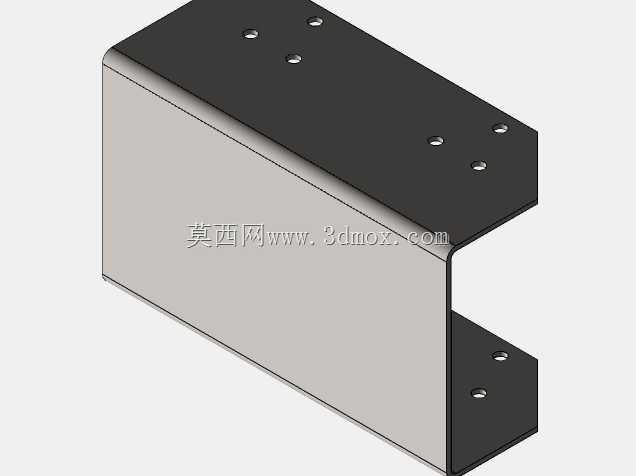

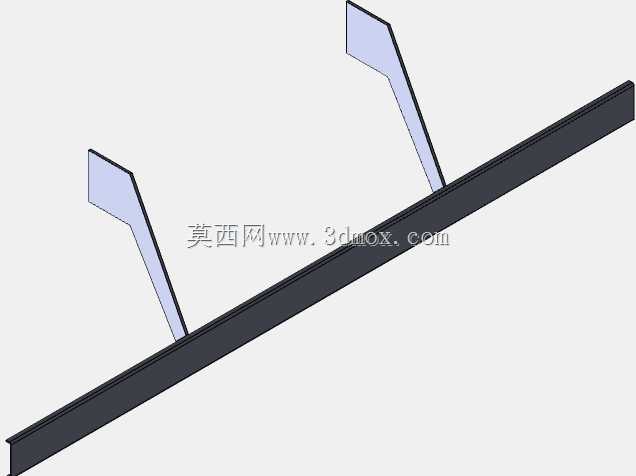

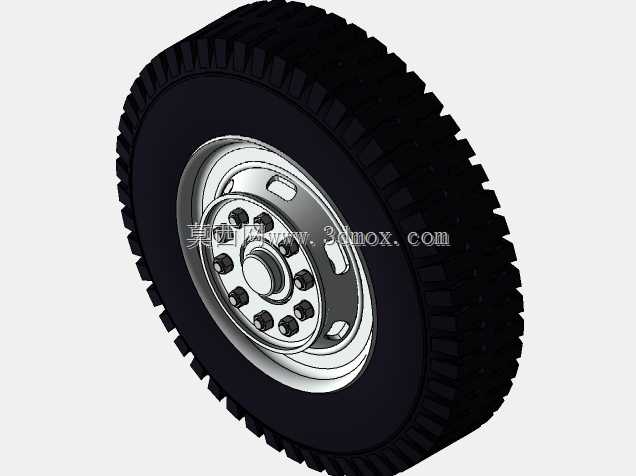

　　减震器阻尼做了匹配调校，在保证18吨级总承载能力的前提下，优化了空载状态下的行驶平顺性，避免了传统重载底盘空载颠簸明显的问题。车架的横梁采用槽型截面结构，与纵梁通过铆接加螺栓连接的方式固定，在电池组安装位置额外增加了斜向加强梁，避免长期承载过程中车架发生扭转变形影响电池箱体的密封性能。底盘的轮边空间预留了足够的制动间隙，可适配不同规格的商用车轮胎，满足不同载重场景下的轮胎选型需求，挡泥板、轮罩等附件的安装位均做了预留，上装厂无需额外焊接支架即可完成附件装配。针对纯电动商用车的使用场景，底盘的低压线路采用防水接插件，高压系统的防护等级满足户外作业要求，可在雨天、扬尘环境下稳定运行，车架表面采用阴极电泳加喷粉的防腐处理工艺，可适应市政作业、矿区运输等多类腐蚀环境下的长期使用。
