带安装底板的起重吊点连接索具结构

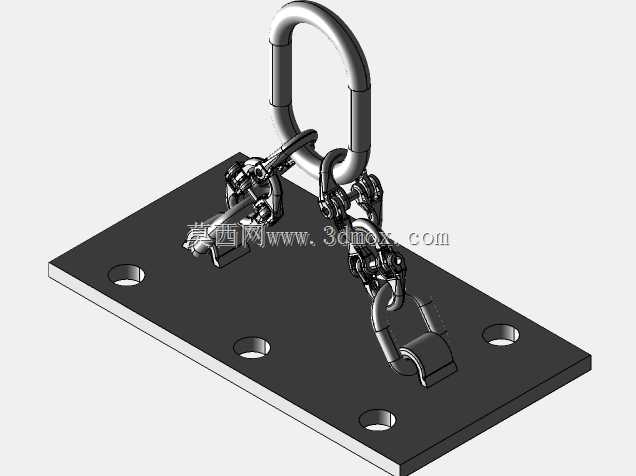

　　这套带安装底板的起重吊点连接索具，主要面向厂区内固定点位的物料吊运、设备检修临时挂点、生产线工位工件转序的承重挂接场景，在车间重型工装移位、仓储区域重型货位的辅助吊装、户外临时作业面的承重锚固场景中都能适配。整套结构以带安装孔的平板作为承载基座，平板上预留的四个通孔呈矩形分布，孔位间距匹配常规厂房预埋锚栓、钢结构梁面安装孔的通用间距规格，安装时可通过螺栓穿透孔位将基座牢牢固定在混凝土基础、钢结构平台面或者设备壳体的预设安装位上，平板的厚度经过承重校核，在额定载荷下不会出现板面翘曲、孔位撕裂的失效问题。基座上方通过多级卸扣串联连接D型吊环，卸扣之间的铰接结构允许吊环在一定角度范围内自由摆动，能够适配不同起吊角度的载荷受力，

　　避免吊索具因为斜拉产生的附加弯矩直接作用在安装基座的连接位置，减少应力集中带来的结构失效风险。设计过程中首先明确了固定吊点的受力边界，考虑到实际吊装作业中很少出现完全垂直起吊的理想工况，因此没有采用吊环与底板直接刚性连接的结构，而是通过两级卸扣形成活动铰接段，当吊索出现15度以内的斜拉角度时，铰接段可以自动顺着力的方向偏转，让所有承重部件始终保持沿轴向受力的状态，避免部件因为受弯产生额外的内应力。吊环部分采用圆钢弯制成型的闭环结构，弯制位置的圆弧过渡经过曲率优化，不会出现尖锐折角导致的应力集中，吊环的内孔尺寸适配常规起重吊钩、吊装带卸扣的穿入需求，不需要额外搭配转换接头就能直接和主流规格的起重吊具配合使用。

　　连接用的卸扣采用标准弓形卸扣结构，横销与卸扣本体的配合间隙控制在合理范围，既保证转动灵活性，又不会因为间隙过大产生吊装过程中的晃动冲击。安装底板的底面设计为全平面结构，安装时可以和安装基面完全贴合，不会出现局部悬空导致的受力不均，四个安装孔的孔口做了轻微倒角处理，避免螺栓穿入时被孔边毛刺卡滞，同时也能分散螺栓压紧时的板面压应力。整套结构的受力传递路径清晰，作业时吊环承受的载荷通过第一级卸扣传递到中间连接链节，再通过第二级卸扣均匀传递到安装底板上，最终通过四个安装点的螺栓将载荷分散到整个安装基面，不会出现单点受力过载的情况。在实际使用中，这类固定吊点常被布置在车间立柱侧面、设备检修平台的边缘、仓储区的重型货架顶部，

　　作为常态化的承重挂点使用，相比临时焊接的吊耳，这种装配式的吊点结构不需要现场动火作业，安装拆卸都很方便，而且铰接结构能更好适配复杂的起吊角度，减少吊具磨损和结构失效的概率。设计时也考虑了不同安装基面的适配性，平板的长宽尺寸预留了足够的螺栓操作空间，使用常规扳手就能完成安装紧固，不需要特殊的安装工具，后期维护时只需要定期检查卸扣横销的紧固情况、铰接转动部位的磨损量，就能保证结构的使用可靠性，不需要复杂的维护工序。
