饼干压力机专用金属冲压成型附件

　　这款金属成型附件是饼干压力机的核心工作配件，主要应用于商用烘焙食品加工生产线的压制成型工位，也适配小型烘焙作坊的半自动饼干压制设备，承担饼干生坯的表面压型、轮廓定型功能，直接决定成品饼干的外观成型精度与压制过程的脱模顺畅度。从实际使用场景来看，这类附件需要长期接触面团，工作过程中承受周期性的压合冲击力，同时要满足食品接触级的卫生要求，因此设计阶段首先确定了整体采用食品级不锈钢薄板冲压成型的工艺路线，避免拼接缝隙残留面团残渣，降低日常清洁维护的难度。

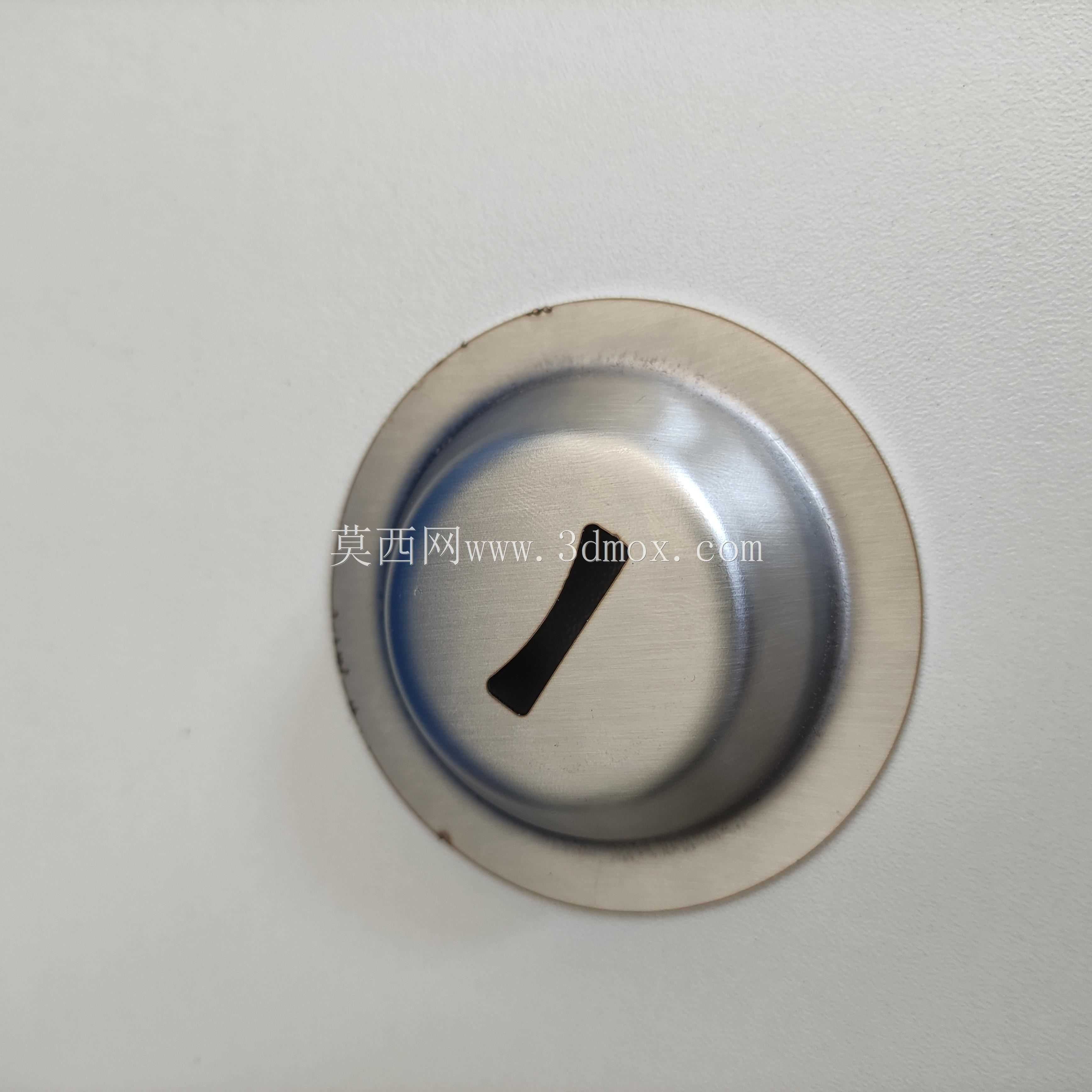

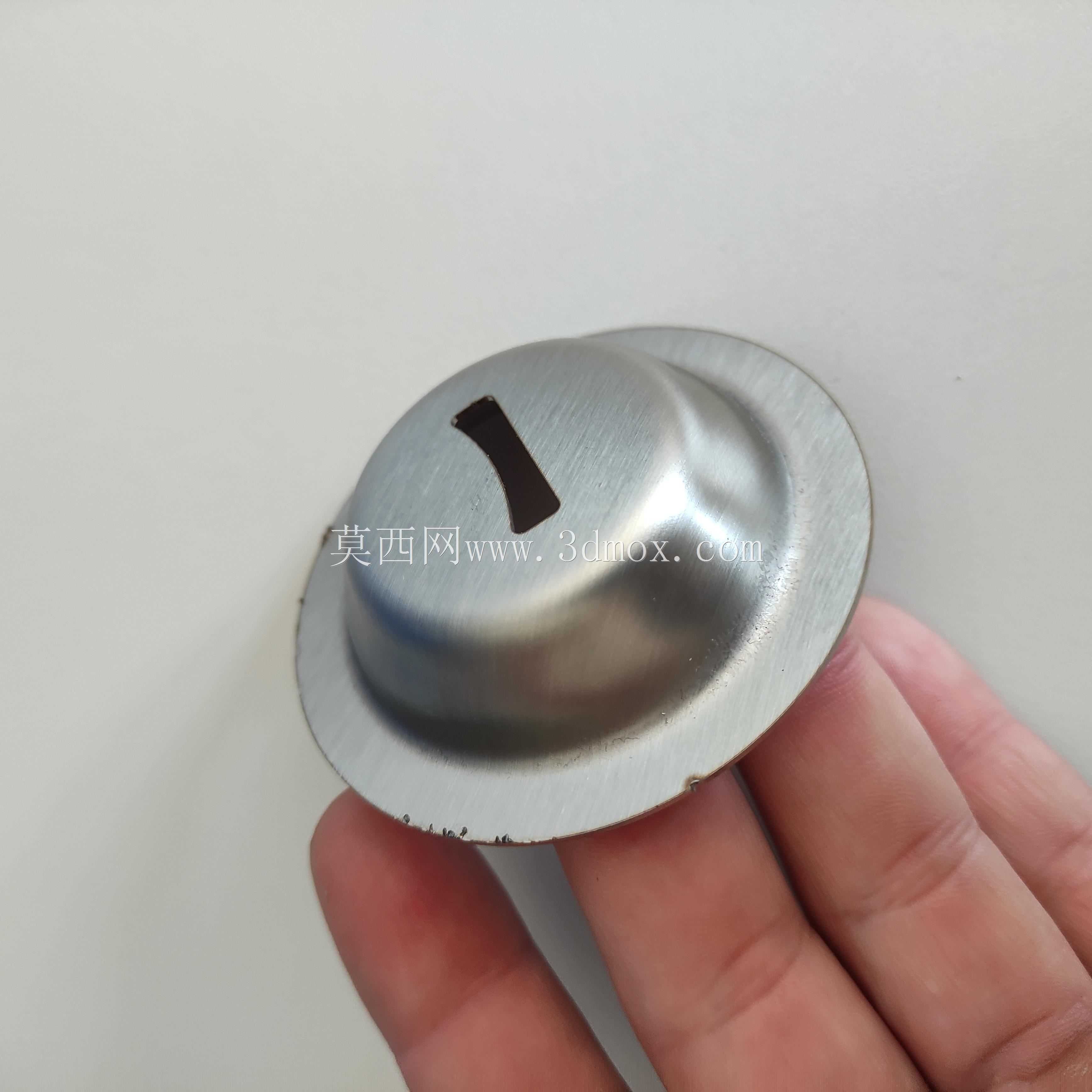

　　从结构设计逻辑来看，附件整体采用带外翻法兰边的穹顶凸起结构，中心开设一字型出料通槽，穹顶部分的凸起高度匹配饼干压制成型时的凹陷深度要求，冲压成型时的圆角过渡全部采用R1.2以上的大圆角设计，既避免冲压过程中板材出现应力集中开裂的问题，也能防止压型时刮断面团纤维，保证生坯表面完整无破损。外围的外翻法兰边是安装定位的核心边界，法兰边的平面度控制在0.1mm以内，安装时法兰边完全贴合压力机模座的定位端面，通过周圈的压紧结构实现固定，不需要额外开设螺栓孔，避免孔位残留污渍，同时也能快速拆卸更换不同花型的压附件，适配多品类饼干的生产需求。

　　尺寸设计上，整体法兰边的外径适配常规小型饼干压力机的模座安装腔，穹顶部分的直径对应单块饼干的压型区域尺寸，中心一字槽的宽度经过反复验证，既保证压制过程中多余的面团能够顺利从槽位排出，避免压合力过大导致生坯边缘被挤压变形，也能在压头回程时通过槽位进气消除负压，让成型的饼干生坯顺利脱落，不会粘连在压附件表面。板材厚度选用0.8mm的304不锈钢冷轧板，冲压成型后经过表面拉丝抛光处理，表面粗糙度控制在Ra0.8以下，进一步降低面团粘连的概率，同时提升部件的抗锈蚀能力，满足食品加工场景定期水洗消毒的使用要求。

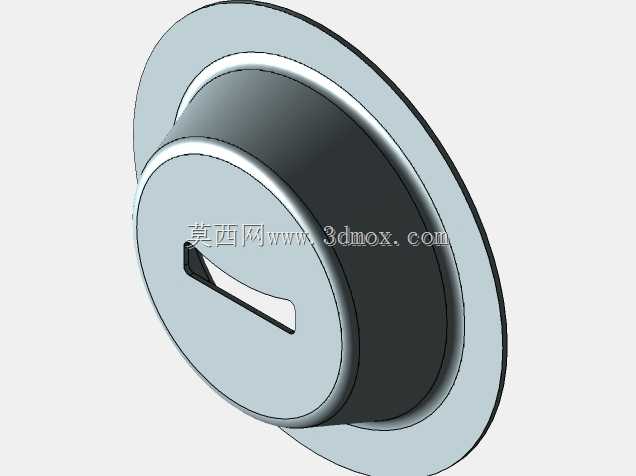

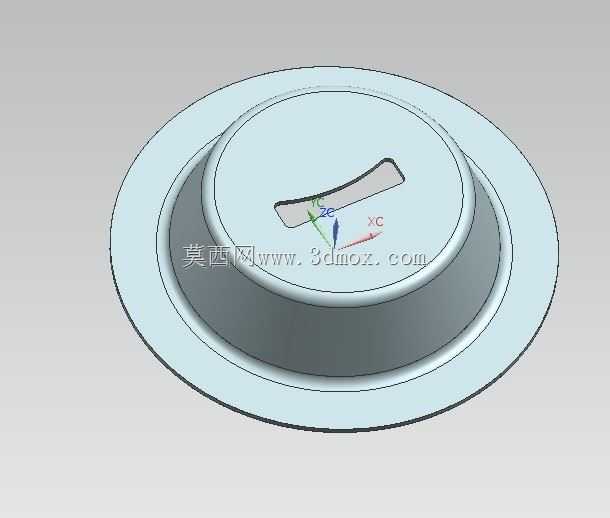

　　在逆向建模实现过程中，首先通过三维扫描获取实物的完整点云数据，重点扫描法兰边的安装平面、穹顶的曲面轮廓以及中心槽的边缘位置，对扫描产生的点云噪点进行剔除后，先拟合法兰边的基准平面，再基于基准面构建穹顶的回转曲面，保证曲面的顺滑度无突变，最后对中心槽的边缘做倒钝处理，去除锐边避免操作时划伤操作人员，也避免切割面团。建模过程中重点控制冲压成型的拔模角度，穹顶侧壁从顶端到法兰边保持1.5度的微小拔模斜度，既不影响压型的外观效果，也能进一步提升脱模顺畅度，减少生产过程中的次品率。

　　实际投产验证阶段，这类冲压附件的成型模具需要重点控制穹顶部分的拉伸比，避免一次拉伸成型导致板材局部变薄过度，影响部件的结构强度，经过测算该结构的拉伸比在合理区间内，可通过单工序冲压完成成型，后续只需要做切边、开槽、表面处理即可完成成品加工，加工成本低，更换成本小，适合烘焙企业根据产品迭代需求快速更换不同压型的附件，不需要对压力机主体结构做任何调整。安装时只需要将附件的法兰边卡入模座的压圈即可完成固定，定位精度靠法兰边与模座腔的小间隙配合保证，同轴度误差可控制在0.2mm以内，完全满足饼干压型的精度要求，不会出现压痕偏移的问题。日常使用过程中，每次班次结束后可直接拆下冲洗，无卫生死角，符合食品加工行业的卫生管控要求。
