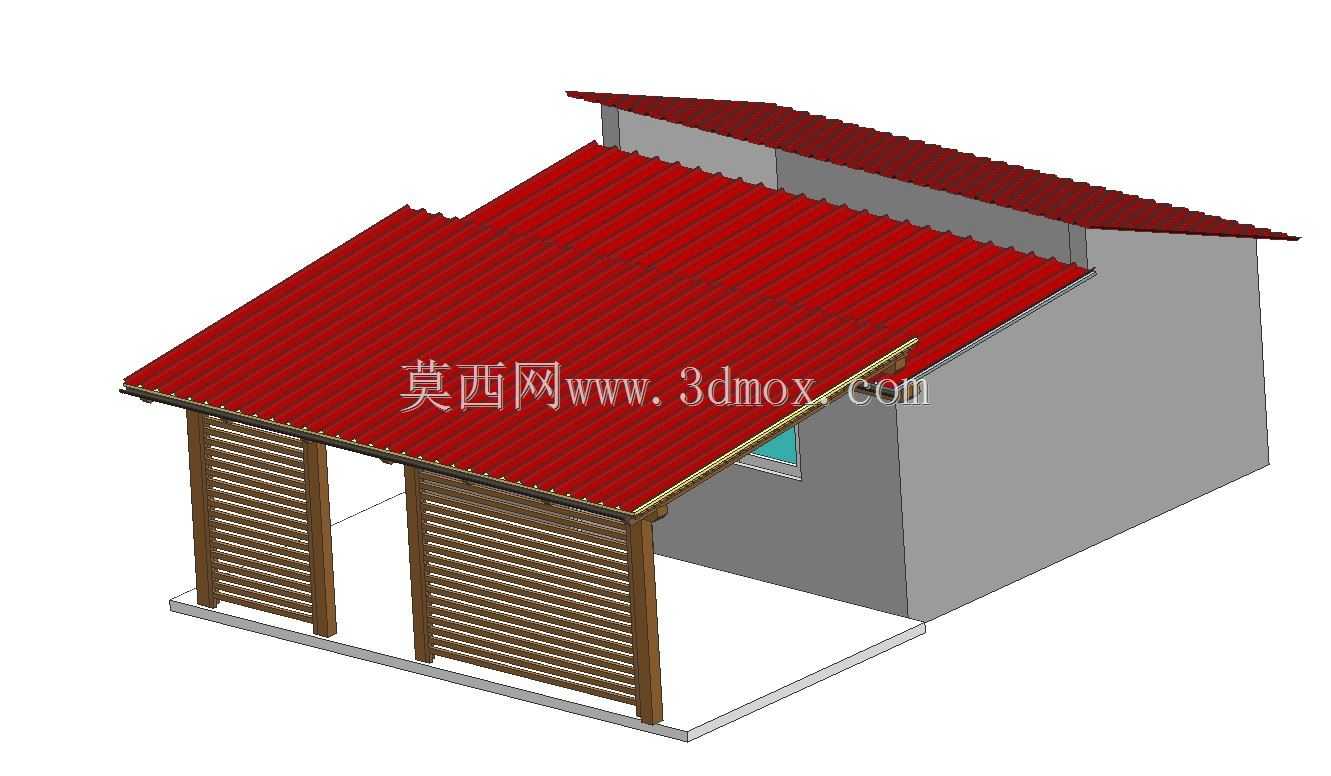

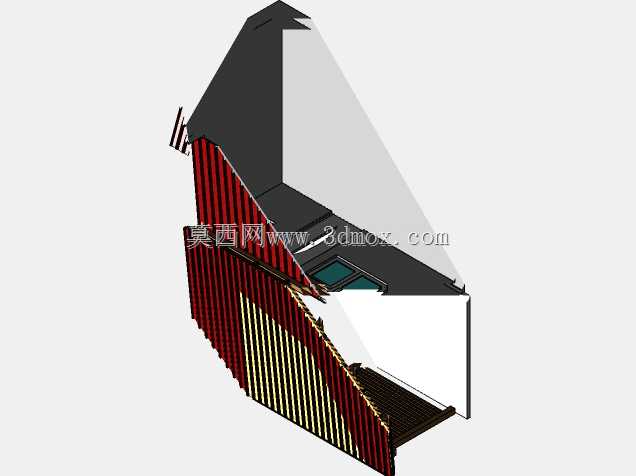

带附属遮阳棚的双坡露台屋顶结构

　　该结构主要适配民用自建房、小型民宿、城郊独栋住宅的户外露台改造场景，核心作用是在原有建筑外侧拓展出半开放的遮蔽空间，既可以阻挡直射阳光降低露台区域夏季温度，也能在小雨天气提供临时的户外活动遮蔽，避免露台地面长期被雨水浸泡出现防滑层脱落、基层渗水的问题。从结构组成来看，主体分为两个功能区块，后方衔接原有建筑墙体的是加高的双坡屋面段，前方外伸的是低坡度的单坡遮阳棚段，两段屋面通过结构梁做刚性衔接，整体排水方向统一朝向外侧无墙体的区域，避免雨水顺着墙面流淌造成外墙饰面污染。屋面面层采用压型彩钢板材质，建模时还原了板材的波纹起伏结构，每块板材的搭接边做了凸起的止口设计，实际安装时配合密封胶条可以杜绝搭接缝渗水的问题，

　　彩钢板下方预设了檩条安装位，檩条采用C型冷弯型钢，间距控制在800mm以内，完全匹配常规彩钢屋面的安装规范，不需要额外做结构加强。前方遮阳棚的支撑结构采用两根方形立柱，立柱底部设置了预埋钢板安装位，实际施工时需要将预埋钢板与露台结构层的钢筋焊接固定，再浇筑混凝土做包边处理，避免立柱长期受侧向风载出现倾覆位移。立柱之间设置了横向百叶格栅，格栅片的倾斜角度统一设置为45度，既可以遮挡侧面的斜向阳光，也不会完全阻挡通风，夏季时棚下空气可以形成对流，不会出现闷热的情况。设计过程中重点考虑了与原有建筑的衔接边界，后方加高屋面的侧边与原有建筑外墙的接触位置，预留了200mm宽的泛水板安装位，实际安装时泛水板一端压入屋面彩钢板下方，

　　另一端用膨胀螺栓固定在墙面并打耐候胶密封，彻底解决衔接处的渗水隐患。屋面的坡度设置经过反复调整，后方高屋面坡度为1:2.5，前方外伸棚的坡度为1:3，这个坡度区间既可以保证雨水快速排走不会在屋面积留，也不会因为坡度过大造成屋面材料下滑、安装难度提升的问题。从安装边界来看，整个结构外伸距离从原有建筑墙面算起为3.2米，整体宽度为4.8米，后方加高屋面的屋脊高度距离露台完成面为3.6米，前方遮阳棚的檐口高度距离露台完成面为2.4米，这个尺寸刚好满足成年人在棚下正常行走不会碰头，同时外伸的3.2米距离可以覆盖常规露台的户外桌椅摆放区域，不需要额外增设遮阳伞。结构建模时所有的连接节点都做了还原，包括立柱与顶梁的螺栓连接位、

　　檩条与屋面梁的自攻螺钉安装位、格栅与立柱的卡扣固定位，实际生产时可以直接提取模型的构件尺寸做型材下料，不需要二次测绘。考虑到户外使用的耐候性需求，所有金属构件的表面都预设了喷涂处理的厚度空间，立柱、梁架的喷涂厚度预留了80μm的余量，彩钢板的涂层厚度预留了20μm的余量，建模时没有忽略这些细节，避免后续加工时出现装配间隙过小的问题。另外，在原有建筑墙面与新结构衔接的位置，还预留了窗户的避让空间，不会遮挡原有建筑的窗户采光，遮阳棚的檐口位置预设了滴水线结构，雨水流到檐口位置会直接滴落，不会顺着梁架往回流到棚下区域。
