层叠式物料存放周转托盘架结构设计

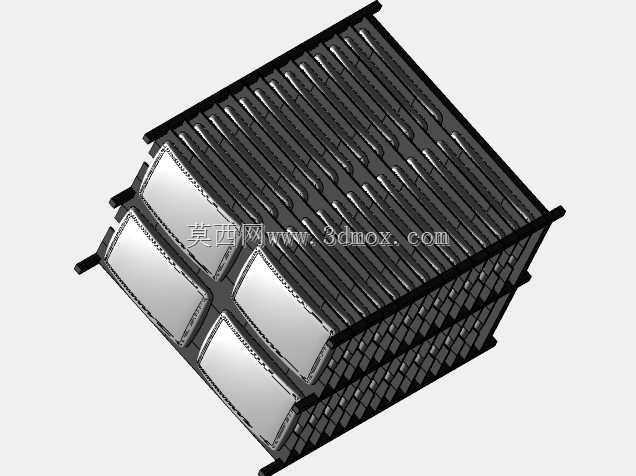

　　这款层叠式托盘存放结构，主要面向生产车间工序间物料周转、线边仓暂存、成品仓储堆叠这类场景，很多电子零部件加工、小型机加工件生产、精密组件装配的车间里，这类器具是工位流转的核心载体，能解决零散托盘随意堆放导致的取料效率低、物料磕碰损伤、场地占用混乱的问题。从实际使用逻辑来看，它的核心功能是实现多盘物料的规整堆叠，每一层的托盘都可以独立抽拉取放，不需要挪动上层物料，适配批量小件的分类存放需求，比如通讯类小结构件、精密冲压件、注塑小件这类需要防尘、防磕碰的物料，放在配套托盘上再逐层码放到架体上，既能保证物料摆放的有序性，也能配合叉车或者人工液压搬运车实现整架转运，减少单盘搬运的重复动作。设计上首先考虑的是堆叠稳定性，

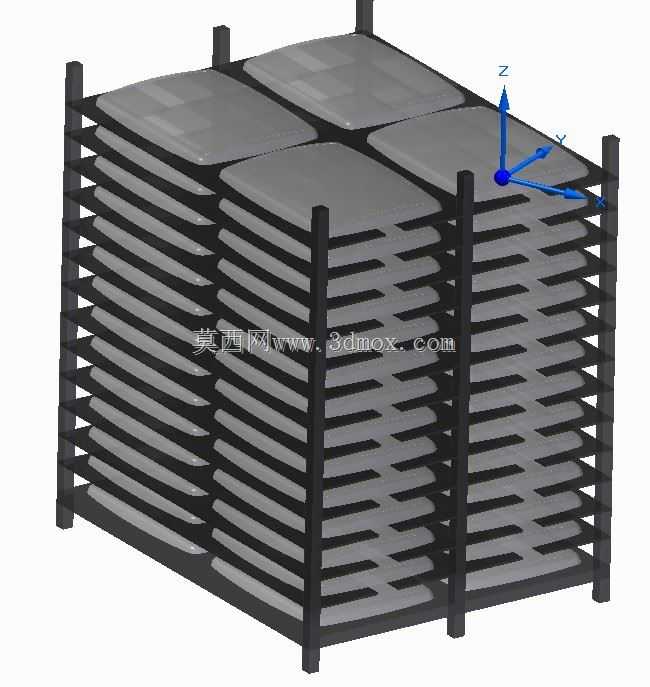

　　四根立式支撑柱采用等距分布的矩形排布，柱体的连接位做了定位止口结构，上下层架体堆叠时可以直接嵌合定位，不会出现滑移偏载的问题，哪怕堆到额定层数，整体重心也能控制在架体投影范围内，避免倾倒风险。层间的支撑边做了外翻折边处理，托盘放置时不需要精准对位，顺着支撑边滑入即可到位，折边的高度刚好限制托盘的横向窜动，转运过程中遇到路面颠簸、转弯减速的情况，托盘也不会从架体上滑落。架体的整体外形尺寸适配标准周转通道的宽度，常规车间1.2米宽的人行通道、1.8米宽的叉车通道都能顺利通行，安装和使用时不需要额外改造场地，单组架体的占地面积和四个标准物料托盘平铺的面积一致，但垂直堆叠后可以容纳十几层托盘，空间利用率提升三倍以上。

　　支撑柱的截面选型做了载荷校核，按照每层托盘满载20kg、总计15层的工况计算，柱体的压应力、弯曲变形量都控制在材料许用值的三分之一以内，长期反复堆叠使用也不会出现立柱变形、层间下沉的问题。托盘本身的盘面做了分区格挡设计，四个独立存放区可以分类放置不同型号的物料，格挡的高度刚好避免相邻区域的物料混放，盘面边缘做了微凸的挡边，小件物料不会从盘面滑落。架体底部没有做封闭底板，而是留了足够的叉车进叉空间，手动液压车、电动托盘车的叉齿都能完全伸入架体底部，整架转运时不需要额外吊装，适配车间现有常规搬运设备，不需要配套专属转运工具。另外在细节设计上，立柱的顶端做了防撞倒角，日常人工取放托盘时不会被尖锐边角刮伤，层间支撑边的接触位置做了圆角过渡，

　　托盘抽拉时不会被毛刺卡滞，反复抽拉的磨损量也能降到最低。这类结构在实际投产时，立柱和层间支撑可以采用型材焊接后喷塑处理，托盘可以采用防静电PP材质注塑成型，适配电子车间的防静电存放要求，也可以根据存放物料的重量需求，更换为金属材质托盘，架体本身的结构不需要做改动，适配性很强。从工位布局的角度来说，这类托盘架可以直接放在装配工位的侧方，每层对应不同工序的待装配件，作业人员不需要转身走太远就能取到对应物料，能有效减少无效走动时间，提升装配效率；在仓储环节，同型号的架体可以并排摆放，配合标识牌就能实现物料的定置管理，盘点时不需要翻找堆叠的托盘，逐层清点即可，大幅降低盘点的工作量。
