花边形食品级果冻硅胶模三维结构

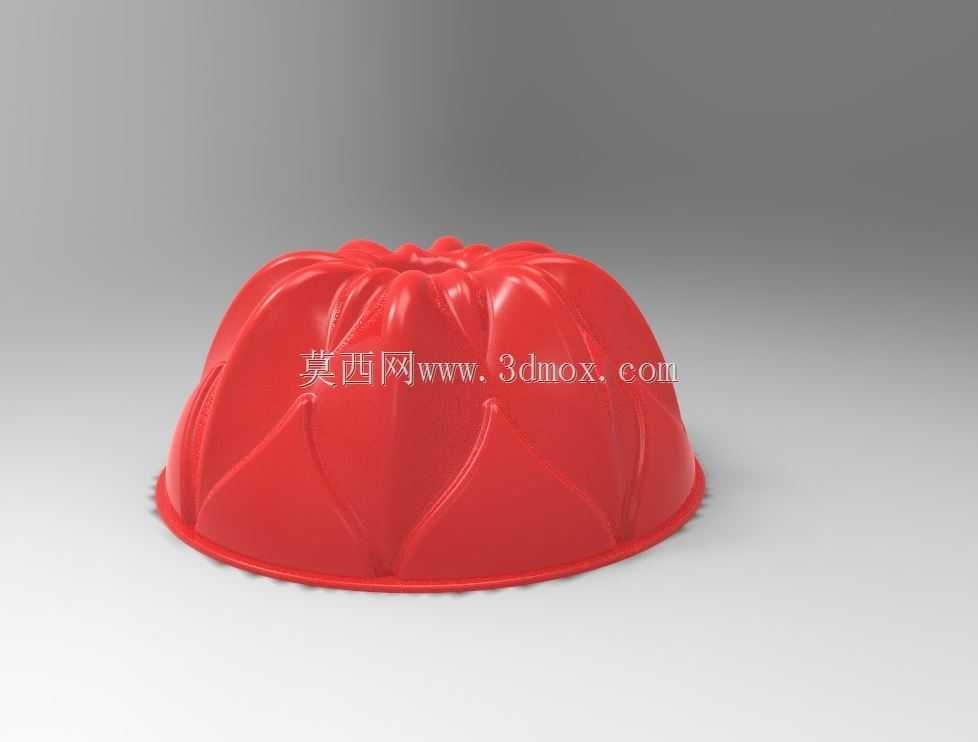

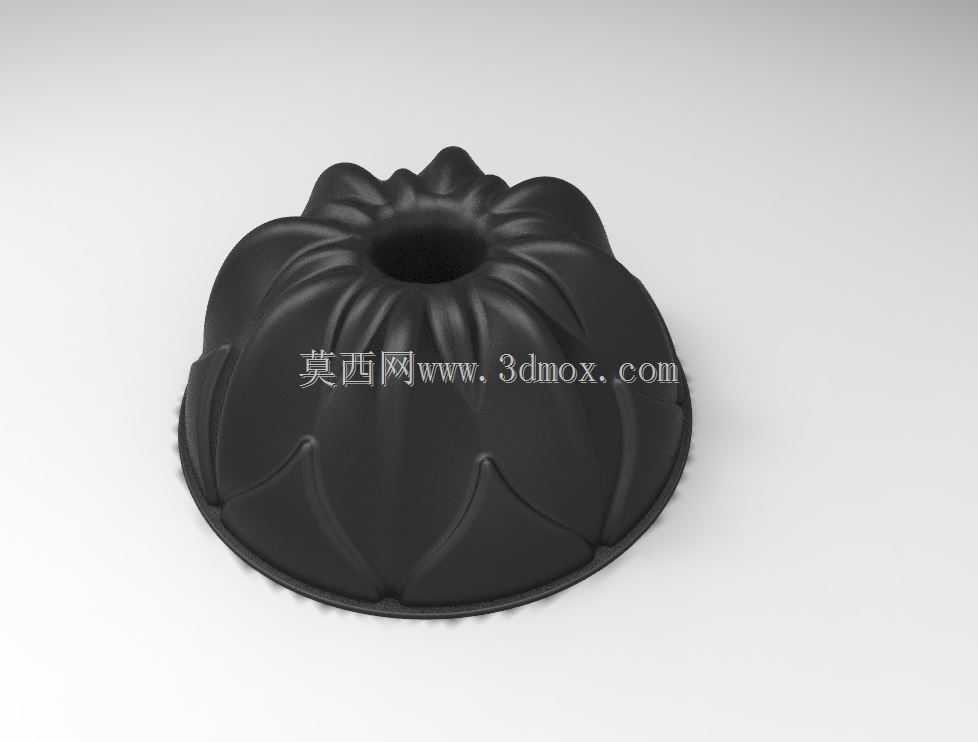

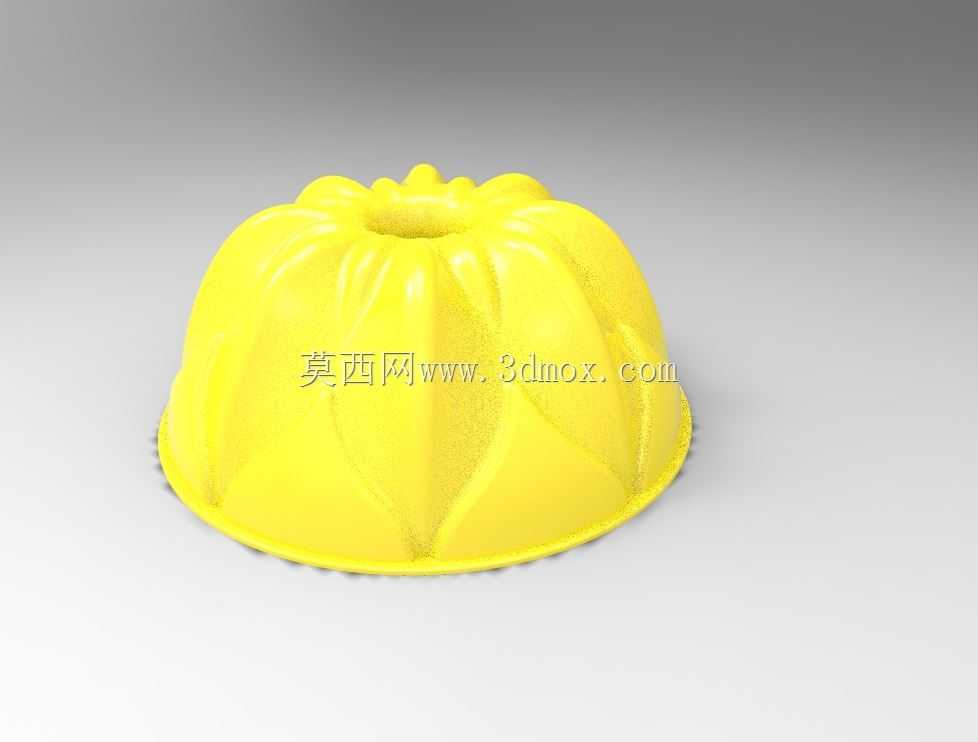

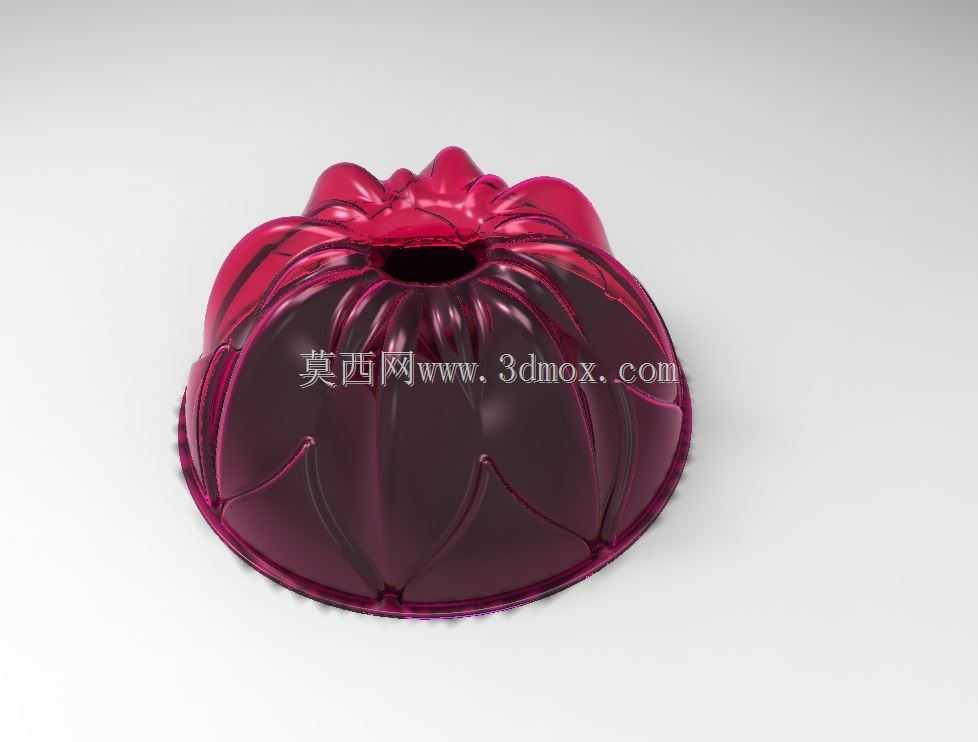

　　这款花型冷食成型模具的结构设计，核心围绕食品接触场景的脱模便利性与成型美观度展开，整体采用倒扣式穹顶结构，底部为开放的进料端面，边缘做了0.8mm的加厚卷边处理，既可以在灌注浆料时承托模具整体重量，避免软质模具形变漏浆，也能在脱模时提供受力支点，方便使用者沿边缘均匀施力将成型冻品完整脱出。模具外表面分布有八道对称的花瓣状凸起棱线，棱线从底部卷边位置向上延伸至顶部中心收拢，相邻棱线之间做了R3.2的圆弧过渡，没有尖锐直角，一方面可以让成型后的果冻表面形成自然的花瓣纹理，无需额外装饰就具备较好的视觉效果，另一方面圆弧过渡结构也能减少浆料灌注时的气泡残留，避免成型后的冻品表面出现凹坑瑕疵。

　　从实际应用场景来看，这类模具除了用于家庭DIY果冻、布丁等冷食制作，也适配小型甜品店、烘焙工坊的批量生产需求，设计时充分考虑了软质模具的堆叠收纳特性，穹顶的锥度设置为12°，同规格模具可以互相嵌套堆叠，单组堆叠20个的总高度仅为单个模具高度的2.3倍，能大幅减少仓储与运输过程中的空间占用。模具的壁厚设置为均匀的1.2mm，这个厚度参数是经过多轮试模验证的：壁厚过薄会导致模具灌注后支撑性不足，盛装浆料放置时容易出现侧壁形变，导致成型后的冻品厚薄不均；壁厚过厚则会提升材料成本，同时在冷藏定型过程中会阻碍热量传导，延长冻品的凝固等待时间。

　　顶部中心位置做了内凹的小圆台结构，这个结构并非装饰设计，而是针对脱模操作的功能性设计：当冻品完全凝固后，使用者可以轻按顶部的内凹圆台，让空气从模具底部边缘进入模具与冻品的间隙中，无需暴力抠挖就能让冻品与模具内壁快速分离，大幅降低脱模时的破损率。模具内壁的表面粗糙度设置为Ra0.8，达到镜面级抛光要求，既可以避免浆料粘附在模具内壁造成成型表面毛糙，也能降低模具的清洗难度，使用后仅需用软布配合温水擦拭即可去除残留，不会在缝隙位置积存食物残渣。

　　在安装与使用边界上，这款模具适配常规的家用冰箱冷藏层搁板，底部直径设置为120mm，单个模具占用的平面尺寸与常规餐碟相当，批量摆放时相邻模具之间仅需预留10mm的间隙即可，不会因为磕碰导致浆料洒出。模具的耐温范围覆盖-40℃到230℃，除了冷藏制作果冻，也可以用于蒸制米糕、烘烤戚风蛋糕等场景，结构设计上没有应力集中的尖角位置，在高低温交替变化的使用环境下，不会因为热胀冷缩出现开裂问题。棱线的凸起高度设置为6mm，这个高度既可以让成型后的花瓣纹理足够清晰，又不会因为棱线过高导致冻品在纹理位置厚度过薄，出现拿取时断裂的问题。

　　从结构建模的角度来看，这款模具的建模逻辑采用曲面放样加实体加厚的流程，先绘制底部的轮廓线与顶部中心的控制点，再根据花瓣的分瓣数量绘制引导线，放样生成整体曲面后检查曲面的曲率连续性，确保所有过渡位置的曲率变化均匀，没有突兀的折角，之后再进行加厚处理，最后单独处理边缘卷边与顶部内凹结构，完成建模后需要做拔模分析，确认所有内壁位置的拔模角度都大于3°，避免实际生产时出现脱模卡滞的问题。针对批量生产的需求，模具的结构设计也适配注塑成型的工艺要求，没有倒扣结构需要额外做滑块抽芯，整体结构可以直接通过前后模开模成型，能有效降低量产时的模具加工成本。
