螺旋形异形曲面金属结构件三维建模

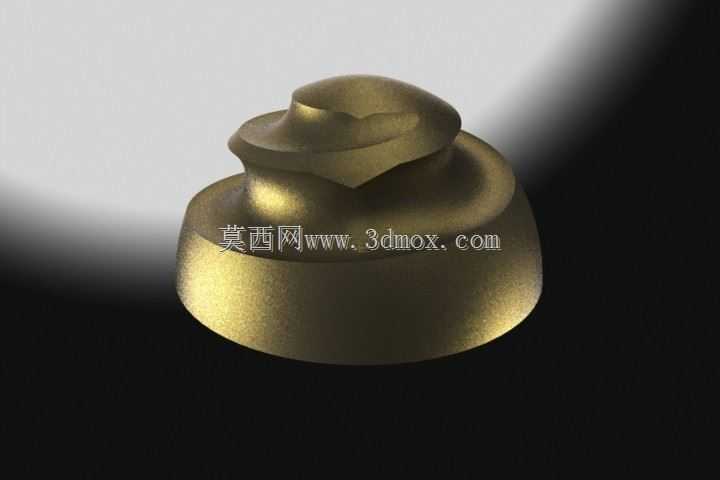

　　该螺旋形结构件的设计，最初是针对小型手持通讯设备的端部调节旋钮做的结构优化方案，在实际工程应用中，这类带连续螺旋曲面的构件，常被用于需要旋转卡位、逐级调节的交互部位，区别于传统带棱边的旋钮结构，连续螺旋曲面能让用户在盲操作时通过触感顺滑完成档位切换，不会出现棱边硌手、卡滞打滑的问题。从结构设计逻辑来看，整个构件采用底部宽、上部逐层收窄的螺旋堆叠形态，底部为平整的圆柱安装基座，基座底面预留了与设备内部转轴配合的定位凹腔，安装时直接套入通讯设备的调节转轴，通过侧面的紧定螺钉孔完成周向固定，不需要额外设计复杂的卡扣结构，能大幅降低装配环节的工时消耗。设计过程中重点考量了螺旋曲面的升角参数，每一圈螺旋面的升角控制在12度到15度之间，

　　这个角度区间既能保证旋转操作时的阻尼感适中，不会因为升角过小导致调节费力，也能避免升角过大出现档位滑脱、定位不准的问题，曲面过渡位置全部做了R0.8到R1.5的圆角处理，没有尖锐的棱角，既满足手持接触的触感要求，也能在注塑或者金属压铸成型时减少应力集中，降低成型过程中出现翘曲、缺料的概率。从安装边界来看，底部基座的直径控制在18mm，整体高度为12mm，上部螺旋结构的最大外轮廓直径不超过16mm，安装后突出设备壳体表面的高度为10mm，这个尺寸参数是结合手持通讯设备的整机厚度做的匹配，不会因为构件突出过多影响设备的便携性，也不会因为突出量过小导致操作时手指没有足够的施力面。螺旋曲面的型线采用三次样条曲线拟合生成，没有突变的曲率拐点，

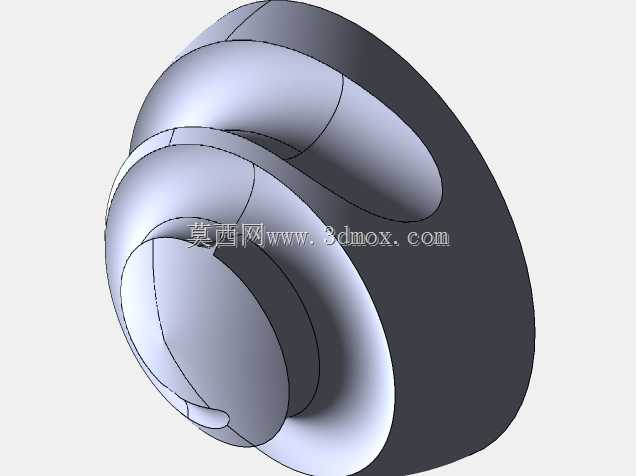

　　在三维建模过程中，先绘制底部基座的圆柱轮廓，再以基座顶面为基准面，逐层绘制不同高度的螺旋截面线，通过放样命令生成连续的曲面实体，之后对所有过渡边做圆角处理，最后切除底部的定位凹腔和侧面的紧定螺钉孔，整个建模过程全程保持曲面的G2连续，确保后续加工或者开模时曲面顺滑无棱线。在实际使用场景中，这类螺旋结构件除了应用在通讯设备的调节旋钮上，也可以适配小型精密仪器的档位调节部件、手持检测设备的端部操作件，曲面的螺旋形态本身具备一定的导向作用，旋转过程中每转过45度就会有一个轻微的触感停顿，对应一个调节档位，不需要额外增加档位弹片结构，依靠曲面本身的形态就能实现档位反馈，能减少内部零件数量，提升整机的装配可靠性。针对不同的加工工艺，

　　该结构的建模参数也做了对应的适配，如果采用锌合金压铸工艺，所有面的脱模斜度控制在1.5度，螺旋曲面的分型面设置在基座顶面位置，不会出现倒扣结构导致脱模困难；如果采用数控铣削加工，曲面的走刀路径可以沿着螺旋升角方向排布，能减少加工过程中的抬刀次数，提升加工效率，降低表面粗糙度。结构的壁厚设计保持均匀，基座位置壁厚2.5mm，上部螺旋结构的壁厚控制在2mm，没有出现壁厚突变的位置，避免成型过程中出现缩痕、气孔等缺陷，构件的整体重量控制在8g左右，不会给手持设备增加过多的重量负担，同时金属材质的结构件具备足够的结构强度，多次旋转调节后不会出现磨损、断裂的问题，能满足通讯设备长期使用的寿命要求。
