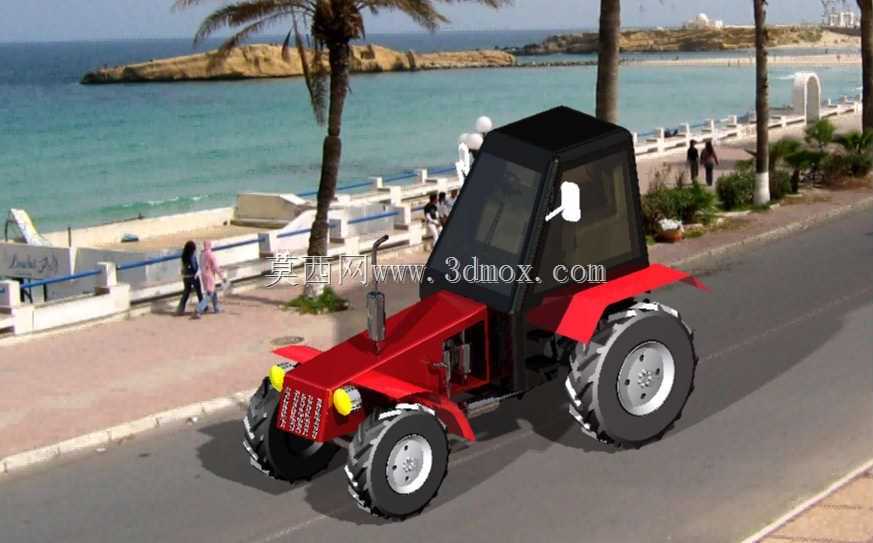

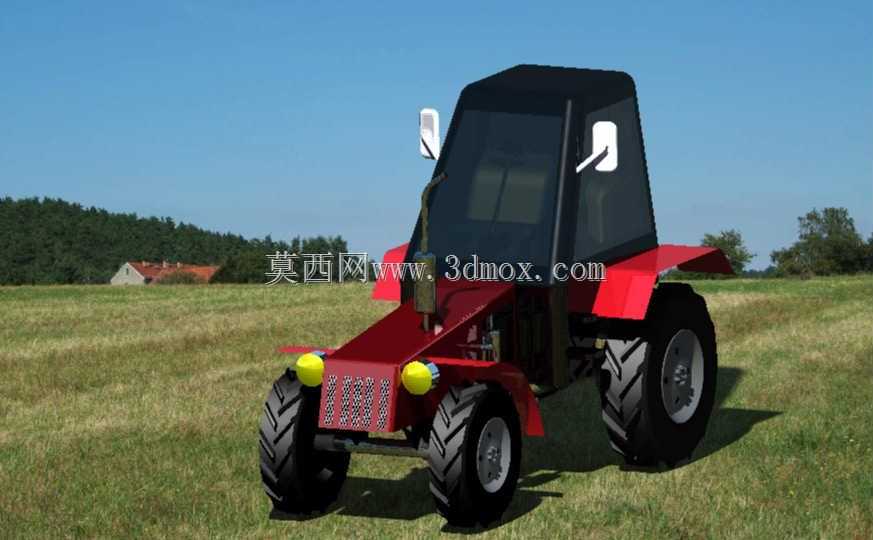

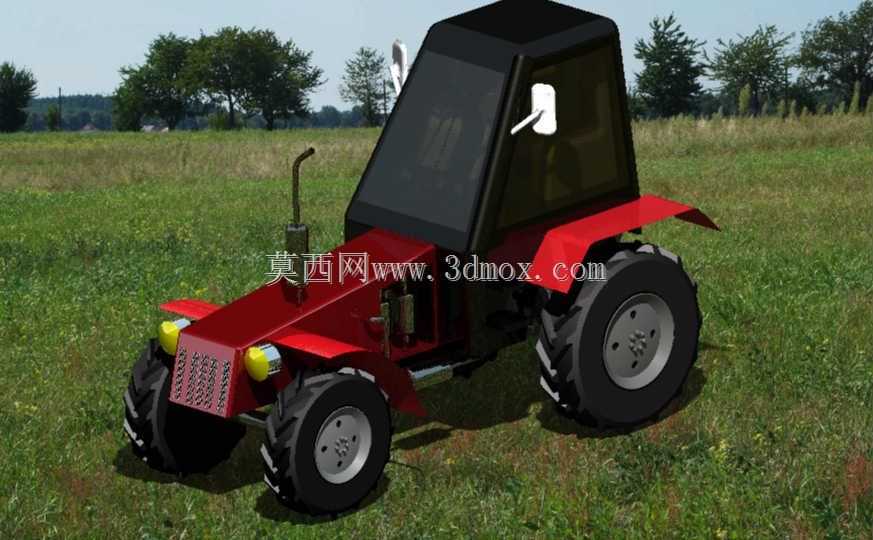

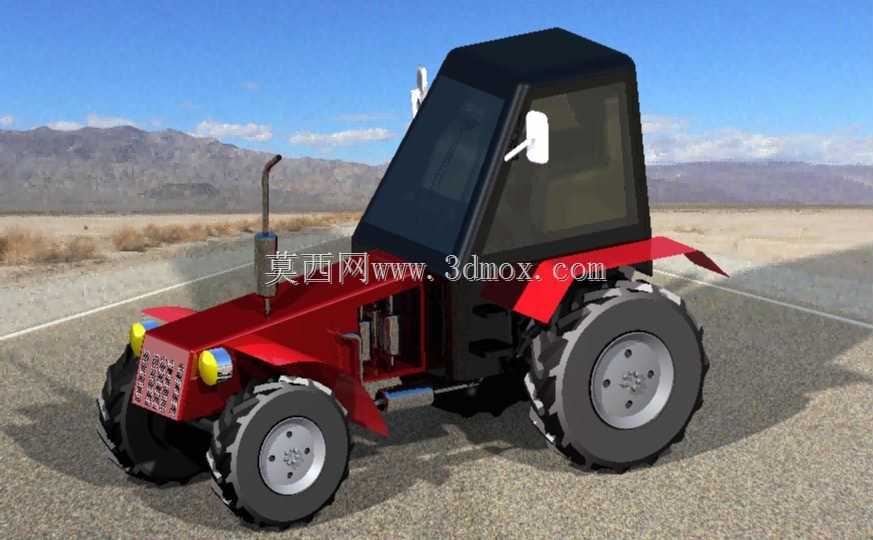

小型农用轮式拖拉机整机三维结构设计

　　这款小型轮式拖拉机的三维建模，完全围绕丘陵山地小块农田作业、果园行间管护、庭院物料转运的实际工况展开，没有照搬大马力拖拉机的冗余结构，所有尺寸边界都适配国内南方丘陵、北方果园的常见作业空间约束。整机宽度控制在1.2米级别，轴距1.6米左右，最小离地间隙预留280mm，既能够顺利进入行距3米的标准化果园行间完成除草、开沟、喷药作业，也能在宽度不足2米的乡村机耕道上灵活转向，转向半径控制在3.5米以内，适配散户农户、小型农业合作社的日常使用需求。

　　从结构设计逻辑来看，整机采用前置动力舱、中置封闭驾驶室、后置动力输出轴的经典布局，但针对小型作业场景做了多处针对性优化。首先是行走系统的匹配，前轮采用6.00-12规格的农用导向轮胎，后轮选用9.5-20规格的驱动轮胎，胎面花纹选用加深人字纹，在泥泞田块的附着系数可以达到0.65以上，避免湿滑地块打滑陷车；前后轮距都设计为可调结构，调节范围在1000mm到1400mm之间，可根据不同作物的种植行距调整轮距，减少作业过程中对作物的碾压损伤。前桥采用独立的转向节结构，搭配液压助力转向组件，转向操作力控制在100N以内，长时间作业不会出现驾驶员手臂酸胀的问题；后桥集成了差速器与最终减速机构，传动比设置为24:1，能够在发动机额定转速2200rpm时，实现作业档位2-8km/h、运输档位12-18km/h的速度区间，兼顾田间作业的低速大扭矩需求与短途转运的通行效率。

　　驾驶室部分的设计充分考虑了散户作业的使用习惯，没有采用全密封豪华驾驶室的配置，而是采用半框架式封闭结构，前挡风玻璃采用大倾角曲面设计，视野盲区比传统直玻璃驾驶室减少30%，驾驶员坐在座椅上可以清晰看到前端1米范围内的挂接农具作业状态，不需要频繁探身观察；驾驶室两侧设置可开启的侧窗与外摆式后视镜，后视镜支架采用可折叠结构，在进入狭窄果园空间时可以手动收起后视镜，避免树枝刮碰损坏；驾驶室内的操纵件全部按照人机工程学布置，离合、制动、油门踏板的间距符合成年男性的脚部操作范围，换挡杆、动力输出操纵杆、液压提升手柄都布置在驾驶员右手侧300mm可达范围内，不需要大幅度侧身就能完成所有操作。

　　前端动力舱的布局做了紧凑化处理，发动机采用纵置布置方式，水箱、空滤、排气系统全部整合在引擎盖内部，引擎盖采用上翻式开启结构，开启角度达到75度，日常保养时可以直接接触到机油加注口、空滤滤芯、发电机皮带等易维护部件，不需要拆解额外的覆盖件；前保险杠采用一体式冲压钢结构，厚度达到5mm，既可以在前端挂接配重块提升后轮附着力，也能在轻微碰撞时保护前端的水箱、大灯等易损部件，大灯采用内嵌式安装，避免田间作业时被树枝、秸秆刮碰损坏。

　　后置悬挂系统采用标准的三点式悬挂结构，匹配国内通用的一类农具挂接接口，可以直接挂接旋耕机、开沟器、播种机、拖车等常见小型农机具，不需要额外改装转接；液压提升系统的提升力设计为6kN，能够满足额定载重300kg以内的农具提升需求，液压输出阀预留了一组快速接口，可以给后置的液压翻转犁、液压自卸拖车提供动力输出。

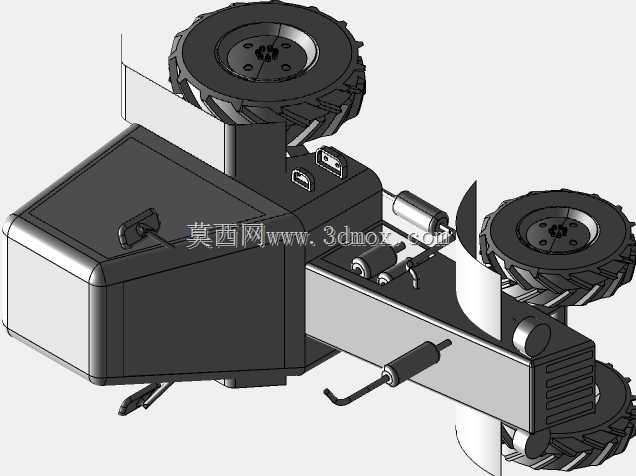

　　建模过程中对所有运动部件都做了干涉检查，转向轮在最大转角位置不会与前桥、翼子板发生剐蹭，悬挂系统在最大提升行程时不会与后桥壳体、驾驶室底板发生碰撞，传动轴的万向节夹角在所有作业工况下都控制在8度以内，避免长期大角度传动导致的万向节过早磨损。所有覆盖件的安装边界都预留了10mm以上的装配间隙，考虑到小型农机制造过程中的钣金件公差，不会出现批量装配时覆盖件错位、缝隙不均的问题；车架采用矩形钢管焊接结构，主梁选用80604mm的矩形管，整体扭转刚度满足15kW动力输出的载荷要求，不会在长期重负荷作业下出现车架变形、开焊的问题。

　　针对实际使用中容易出现的故障点，建模时也做了对应的结构优化：比如排气尾管的出口方向朝向侧后方，避免排气直接吹向驾驶室导致夏季驾驶室内温度过高；燃油箱布置在驾驶室侧下方，容量设计为25L，能够满足连续8小时作业的燃油需求，加油口位置距离地面高度1.2米，不需要踮脚就能完成加油操作；电瓶布置在车架左侧的专用电瓶盒内，距离地面高度超过300mm，避免雨天积水、田间泥泞导致的电瓶接线柱腐蚀问题。
