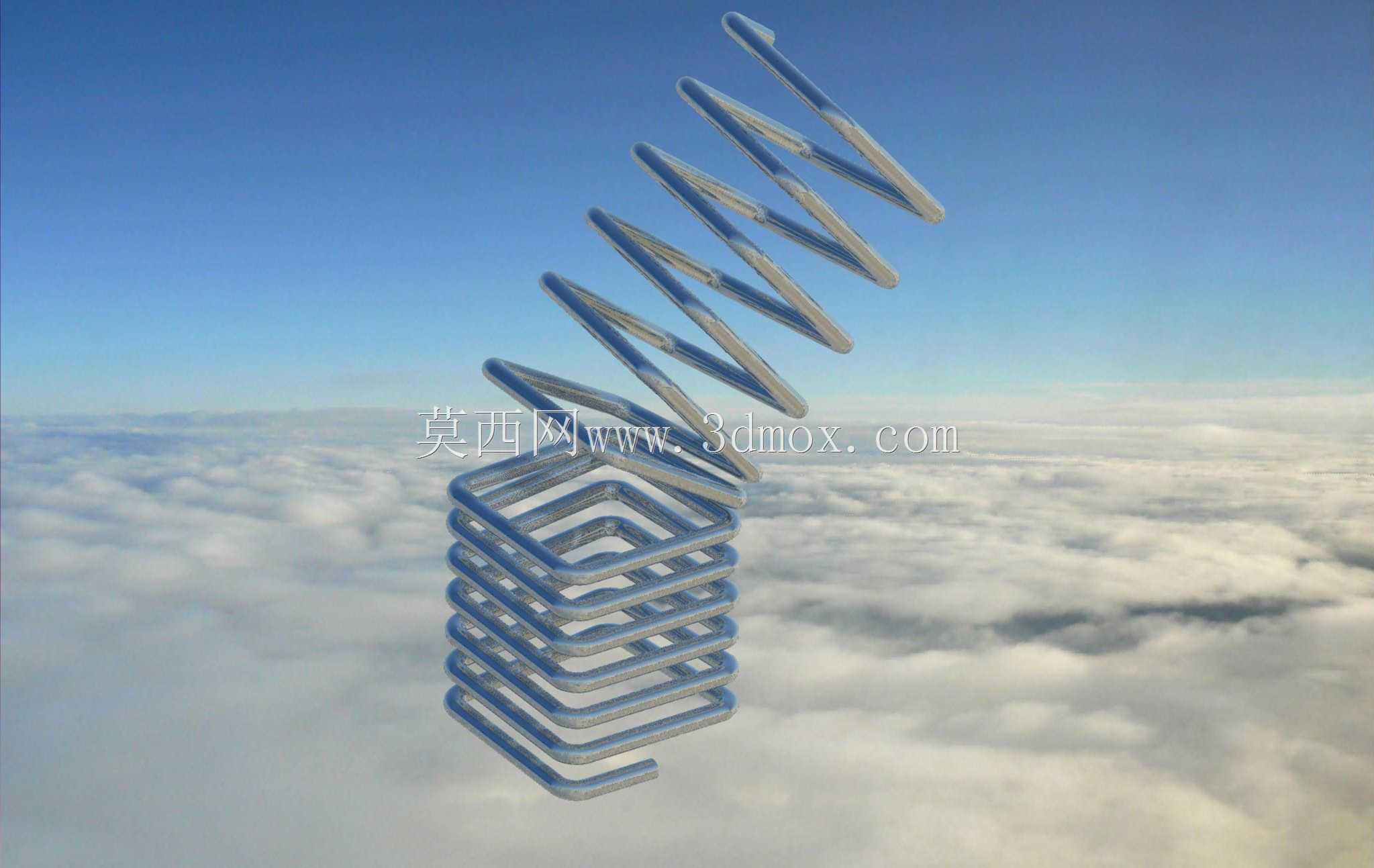

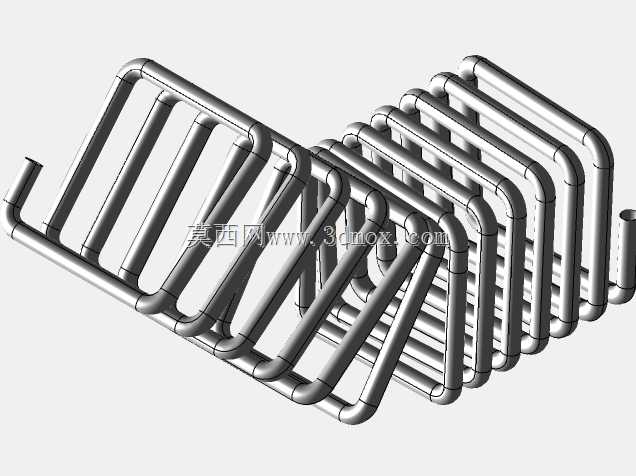

这款异形截面过渡的螺旋线圈,核心解决常规等截面圆柱弹簧无法适配的非规则安装空间弹性支撑需求,在小型通讯终端内部的天线弹片连接、消费电子内部的结构缓冲、微型机电系统的触点复位场景中有着明确的应用指向。常规圆柱螺旋弹簧的截面始终保持统一圆形或矩形,在安装空间存在截面突变的腔体内,要么无法顺利装入,要么装入后弹簧轴线偏移导致弹力输出方向偏斜,长期工作后容易出现卡滞、弹力衰减过快的问题,这款线圈的设计正是针对这类痛点展开。从结构特征来看,线圈下半部分采用矩形截面的方形螺旋绕制,每一圈的外轮廓保持规整的正方形,相邻圈之间的螺距均匀控制,这部分的设计主要匹配安装腔体内的方形定位槽,装入后可以直接通过方形截面实现周向防转,
不需要额外增加定位销或者防转结构,减少装配工序的同时也避免了额外零件带来的装配公差累积。上半部分则从矩形截面平滑过渡到圆形截面的圆柱螺旋结构,过渡段的每一圈截面都做了渐变处理,没有出现截面的突变台阶,避免应力集中导致的疲劳断裂问题,圆形段的螺距相比下方方形段略有增大,这部分主要对接上方的圆形触头顶点,保证触头在按压过程中受力始终沿线圈轴线方向,不会出现侧向分力导致的触头磨损。设计过程中首先确定的是安装边界尺寸,下方方形段的外接正方形边长需要完全适配腔体内的定位槽尺寸,单边预留0.1mm的装配间隙,既保证装入顺畅,又不会出现过大的晃动量;上方圆形段的外径则匹配触头的导向孔内径,间隙控制在0.08mm以内,
保证触头伸缩过程中不会出现卡滞。总自由高度的设定需要结合工作行程来计算,预压量设置为总行程的15%,保证初始状态下就有足够的预紧力避免接触松动,全压缩状态下相邻圈之间保留0.05mm的间隙,避免并圈时出现刚性撞击产生异响或者表面镀层脱落。绕制工艺层面,这种渐变截面的线圈不能采用常规的等直径芯轴一次绕制成型,需要采用分段变径的组合芯轴,下方方形段采用方形截面的芯轴段,过渡段采用截面从方形逐步过渡到圆形的成型芯轴,上方圆形段采用等直径圆柱芯轴,绕制过程中控制送线张力保持恒定,避免不同段的簧丝直径出现拉伸不均的问题,绕制完成后还需要进行低温回火处理消除内应力,保证弹力的一致性。实际应用中,
这类异形线圈相比常规弹簧可以减少30%左右的安装空间占用,因为不需要额外预留防转结构的布置空间,同时方形段的支撑面更大,在承受冲击载荷时的稳定性更好,不会出现常规弹簧容易发生的侧向弯曲变形。在通讯设备的天线连接场景中,下方方形段可以直接贴合在PCB板的焊盘上,焊接固定后不会因为设备的振动出现转动,上方圆形段对接天线弹片,保证信号传输的接触稳定性,不会因为接触压力波动导致信号断续;在小型消费电子的按键复位场景中,这种结构可以适配按键下方的异形安装腔,不需要修改壳体的内部结构就能实现稳定的复位弹力,减少壳体模具的修改成本。建模过程中需要重点关注过渡段的曲面连续性,每一圈簧丝的扫掠路径需要保持螺旋升角的平滑过渡,不能出现拐点,否则在后续的有限元应力分析中会出现应力集中的虚假结果,扫掠用的截面轮廓从矩形到圆形的过渡需要采用放样特征,保证截面的周长变化率控制在5%以内,避免簧丝出现局部的截面积突变导致的强度薄弱点。另外还要考虑端部的收尾结构,下方方形段的末端做了平直的切边处理,保证和安装面的完全贴合,焊接或者粘接时的接触面积更大,固定更牢靠;上方圆形段的末端做了磨平处理,保证和触头的接触是平面接触,不会出现点接触导致的局部压强过大磨损触头表面。
