小型轴流散热风轮结构设计方案

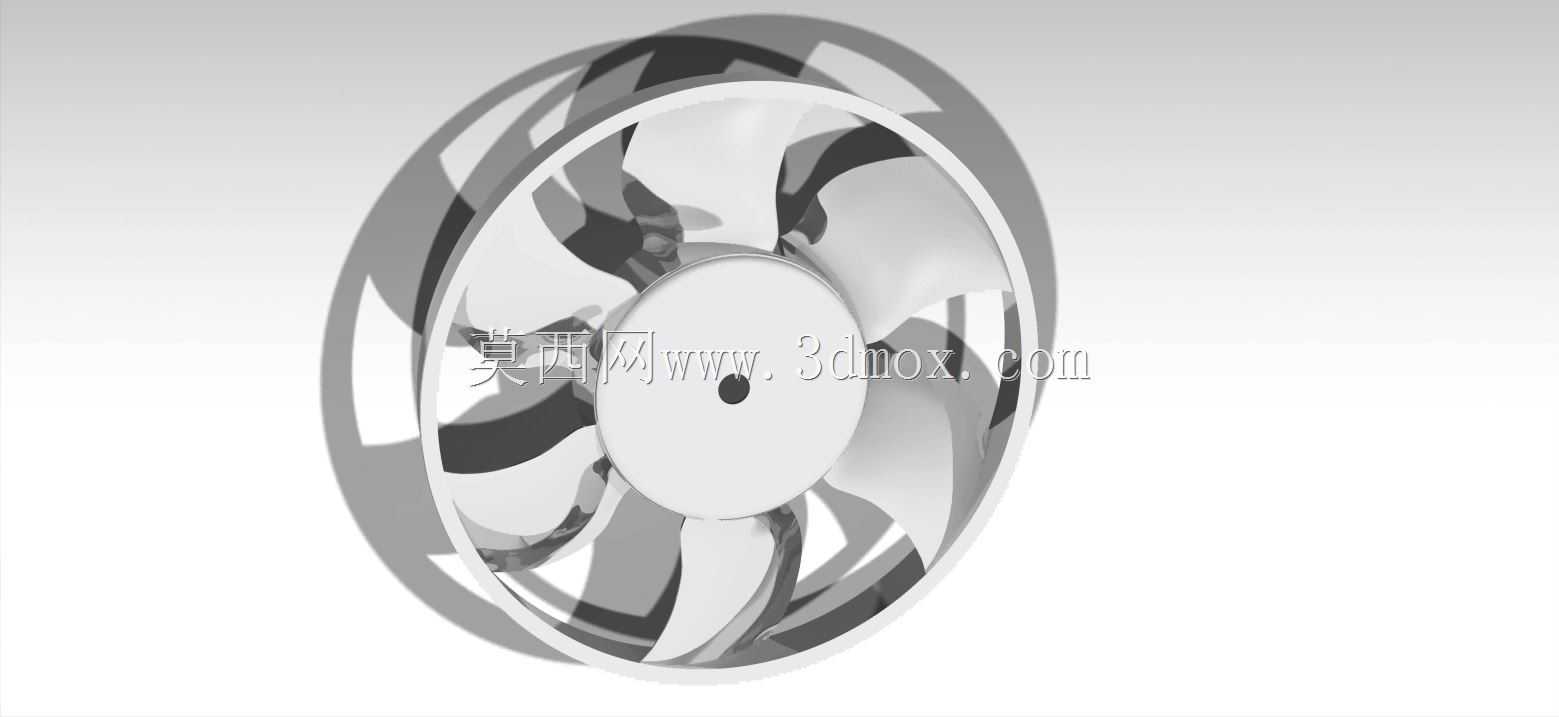

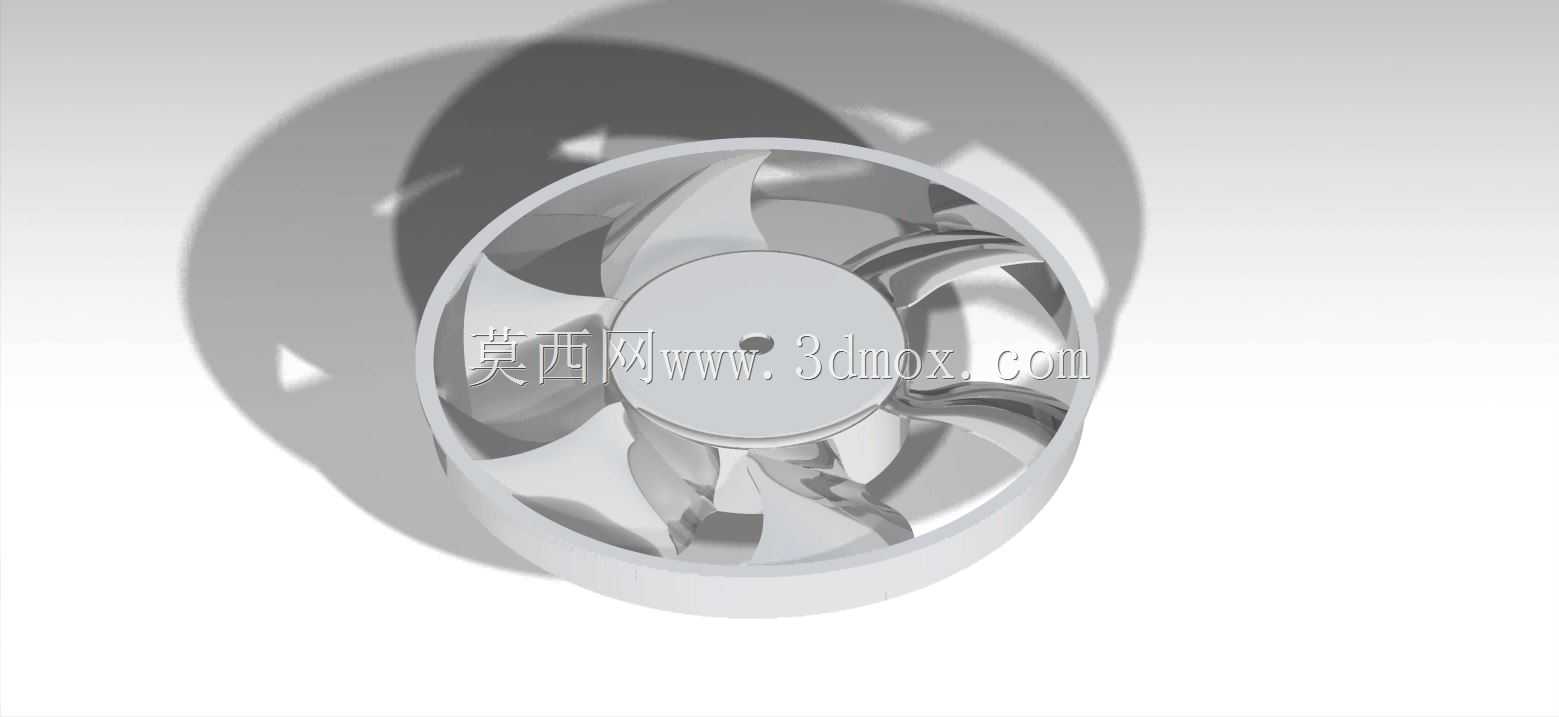

　　这款轴流风轮的结构设计，首先要匹配小空间通风散热的实际工况，常见于桌面小型散热装置、紧凑型电子设备排风、微型通风模组这类安装边界受限的场景，设计之初就没有照搬常规工业大风机的叶片参数，而是针对低转速下的送风效率做了叶片曲面的反复调整。从结构组成来看，整个风轮分为中心轮毂、弧形叶片、外圈导流环三个核心部分，中心轮毂的安装孔位做了同轴度公差约束，适配常规微型电机的输出轴配合尺寸，轮毂端面做了轻微的沉台设计，既可以避让电机轴端的锁紧结构，也能减少轮毂位置的气流紊流，避免风轮转动时在中心区域形成涡流损耗。叶片部分采用了不等距的后掠式曲面设计，每一片叶片的安装角从叶根到叶梢做了连续的渐变过渡，叶根位置的安装角更大，

　　保证和轮毂衔接位置的结构强度，叶梢位置的安装角收窄，匹配外圈导流环的气流导向，这种渐变角度的设计，一方面可以降低风轮转动时的叶片通过频率噪声，另一方面能让气流在叶片流道内的加压过程更平缓，减少气流在叶片表面的分离损失，实际送风时的气流覆盖范围比同尺寸的直叶片风轮宽15%左右。外圈的导流环和叶片叶梢做了一体化的连接设计，没有预留叶梢间隙，这一点和常规开式轴流风轮有明显区别，这种闭式结构可以完全消除叶梢间隙的气流回流，在小尺寸规格下能显著提升静压输出能力，适合在有一定风阻的散热场景下使用，比如带防尘网的设备排风通道、需要对接通风管道的小型送风模组。安装边界方面，整个风轮的轴向尺寸做了严格的压缩，轮毂的轴向厚度和叶片的轴向弦长保持一致，

　　没有额外的突出结构，安装时只需要保证电机输出轴的同轴度在0.1mm以内，就可以避免转动时的动平衡问题，风轮的外圈和安装腔体的内壁预留单边1.5mm的间隙即可，不需要额外的密封结构，因为导流环本身已经起到了气流隔离的作用。设计过程中针对叶片的壁厚做了等强度校核，叶根位置的壁厚略大于叶梢位置，整体采用均匀的壁厚过渡，避免注塑成型时出现缩痕或者应力集中的问题，叶片表面的曲面曲率做了连续G2约束，保证气流流过时的顺滑度，减少表面摩擦阻力。实际应用中，这款风轮不需要额外加装导叶结构，自身的叶片曲面和外圈导流环已经可以完成气流的轴向整流，出风方向的气流偏角控制在5度以内，不会出现明显的旋流，对接后续的通风通道时不需要额外做整流处理。

　　针对日常使用的场景，风轮的转动惯量做了优化，轮毂部分的材料分布尽量靠近中心轴，启动时的电机负载更小，适配小功率的微型直流电机，不需要大扭矩的驱动就可以快速达到额定转速，在低电压供电的便携设备场景下也能稳定运行。结构上没有多余的卡扣或者凸起，整体为一体化成型结构，装配时只需要完成和电机轴的锁紧即可，不需要额外的紧固件连接，装配工序简单，适合批量生产的装配节拍。另外在叶片的前缘位置做了微小的圆角处理，不是锋利的直角边，既可以避免装配过程中的割手风险，也能延迟高转速下叶片前缘的气流分离，进一步提升低转速区间的送风效率，在日常使用的转速区间内，风轮的动平衡精度可以达到G2.5级，转动时的振动幅度很小，不会带动安装壳体产生共振噪声。
