双梁桥式起重机及厂房钢结构三维模型

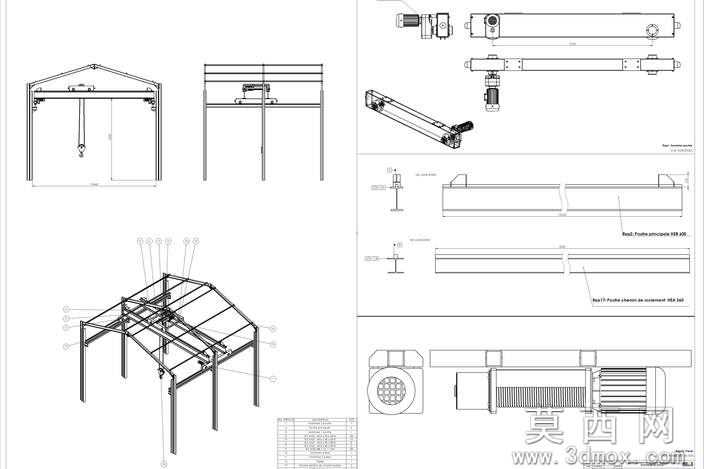

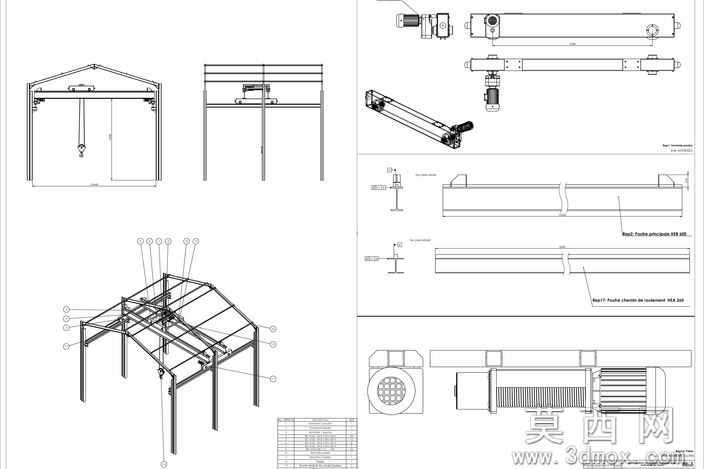

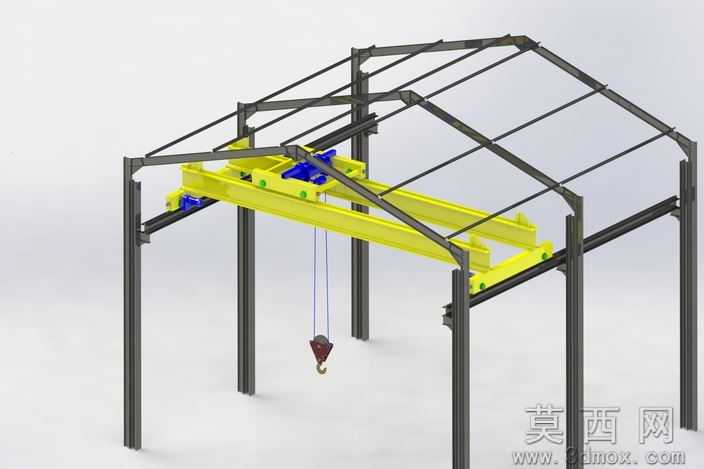

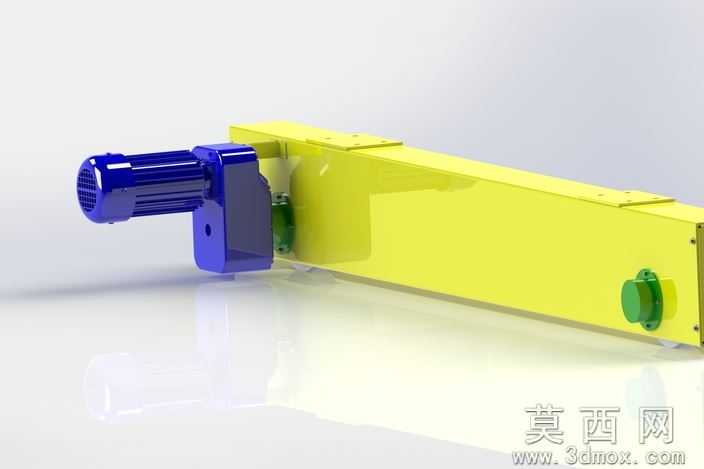

本模型完整还原了双梁桥式起重机与配套厂房钢结构的全细节结构，建模过程遵循工业设计从整体到局部的流程：首先搭建厂房钢结构的基准坐标系，按照工业厂房常规跨度参数绘制立柱、屋架梁、行车轨道的定位草图，通过拉伸、焊接构件特征生成钢结构框架，每一处连接节点的加劲肋、螺栓孔位都按照实际钢结构施工规范做了还原；随后进行起重机本体建模，先绘制双主梁的箱型梁截面轮廓，通过扫描特征生成主梁主体，再依次添加端梁、行走轮组、起重小车、起升卷筒、钢丝绳组、吊钩滑轮组等部件，所有运动副的配合关系都按照实际起重机的运动逻辑做了约束设置。参数设计上，模型参考通用10吨级桥式起重机的行业标准参数设置，主梁跨度匹配厂房钢结构的轨道间距，起升高度、小车行走行程都符合常规车间起重作业的参数范围，钢结构立柱间距、屋架坡度都采用工业厂房通用设计值，所有零部件的尺寸比例严格对应实物，无失真变形。渲染材质方面，厂房钢结构采用哑光深灰色金属材质模拟热轧型钢的表面质感，起重机主梁采用醒目的工程黄色涂装材质，行走轮、卷筒等部件采用深灰色铸钢材质，吊钩采用锻造合金钢的金属质感，钢丝绳采用多股绞合的纹理材质，渲染效果清晰区分不同部件，直观展现设备的外观特征。结构原理上，模型完整呈现桥式起重机的工作逻辑：端梁行走轮沿厂房轨道实现整机纵向移动，起重小车沿主梁上的轨道实现横向移动，起升机构通过卷筒收放钢丝绳带动吊钩实现重物的垂直升降，三个方向的运动配合覆盖车间内的全部作业范围，厂房钢结构为起重机提供稳定的承载支撑，轨道安装精度与钢结构的刚度匹配起重机的运行要求。软件兼容方面，模型提供SolidWorks2013原生格式，同时导出STEP/IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维CAD软件，不同软件打开后均可保留完整的装配结构与零部件特征，不会出现特征丢失、破面等问题，方便不同使用场景下的编辑修改。研发教学应用上，本模型可作为起重机械设计的参考案例，帮助设计人员理解桥式起重机的整体布局与钢结构配套设计逻辑，也可用于职业院校、高校机械类专业的起重机械课程教学，让学生直观认识桥式起重机的结构组成与运动原理，还可用于起重作业安全培训、新员工设备认知培训，通过三维模型的可视化展示降低学习理解的门槛，也可作为相关产品方案展示的可视化素材，提升方案沟通的效率。
