废弃PVC线缆铜塑分离剥切拆解设备

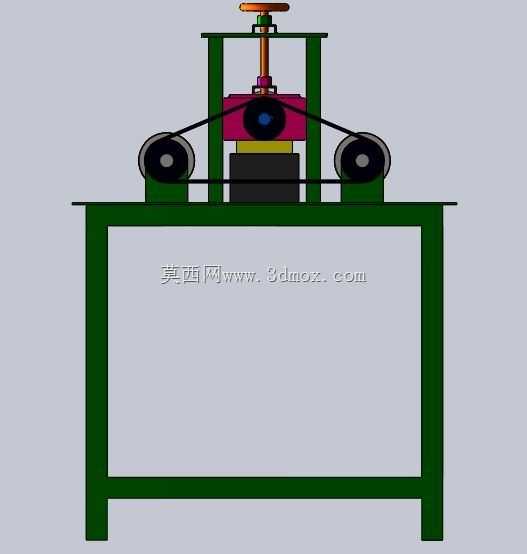

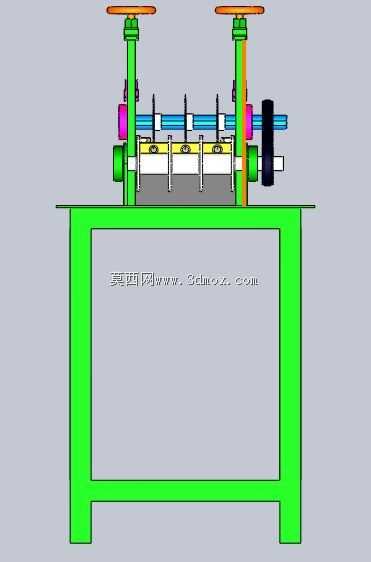

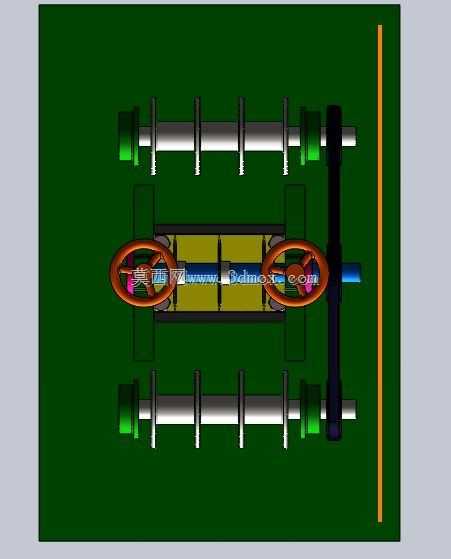

　　在再生资源回收的废线缆处理环节，传统手工剥线效率低、劳动强度大，且无法适配不同线径的PVC绝缘层线缆处理需求，这款拆解设备正是针对散收废线缆、工程剩余线缆的集中处理场景设计，可完成绝缘层与内部铜芯的自动分离作业，替代人工剥切的低效工序，适配中小型回收站、废金属加工点的日常处理产能需求。设备整体采用框架式立式结构，主体支撑采用型钢焊接框架作为安装基体，所有功能辊组、传动部件均集成在框架内部，安装时仅需平整硬化地面即可放置，无需额外预埋固定螺栓，设备进料端预留足够的线缆捋顺操作空间，出料端分别设置铜芯出料导槽与绝缘皮出料导槽，可直接对接收集容器，减少人工二次分拣的工作量。从功能布局来看，设备下部设置多槽式送料压辊组，

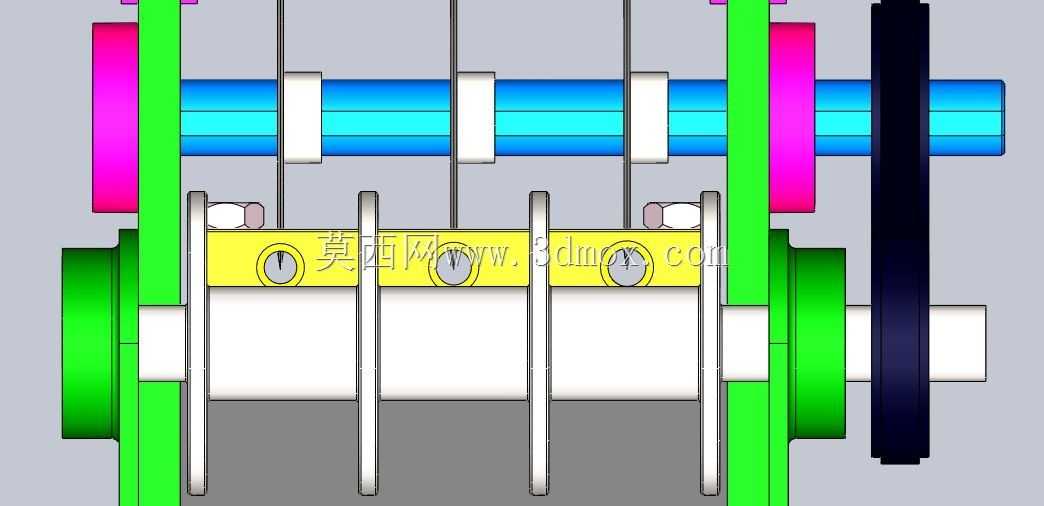

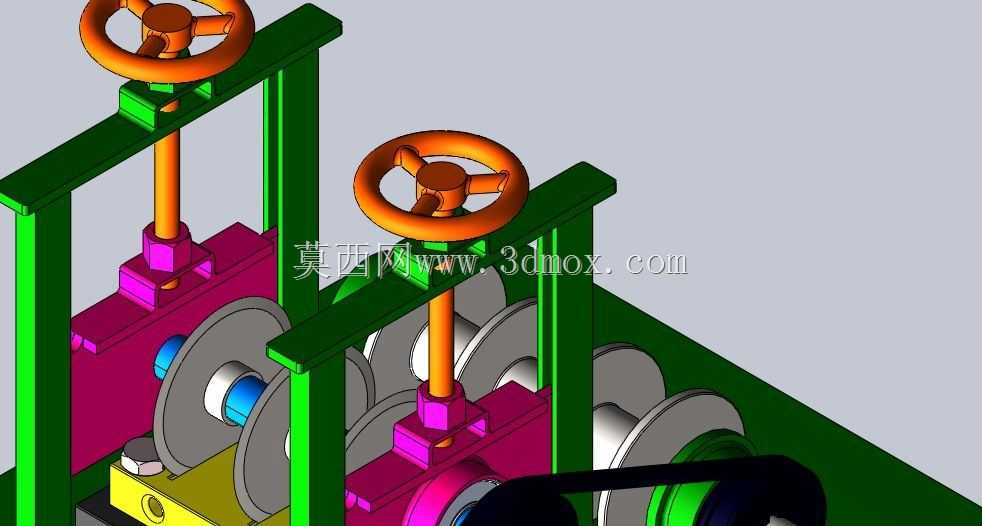

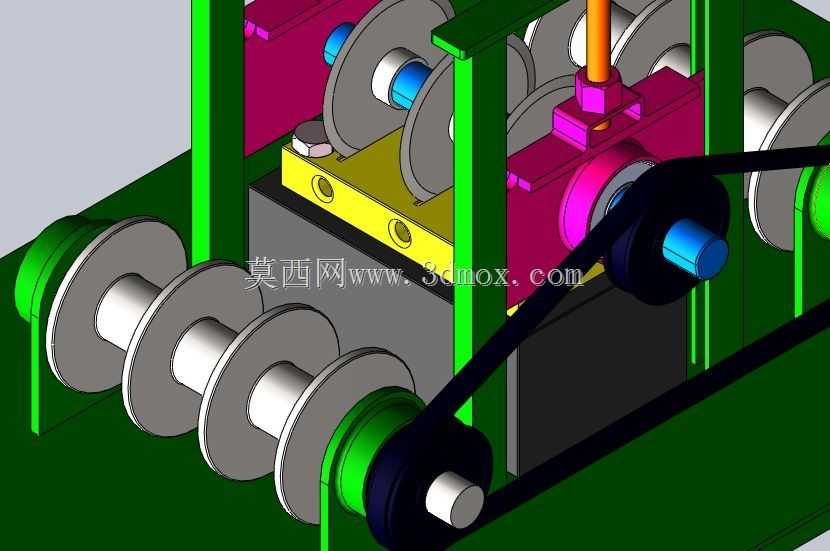

　　辊面加工有多道不同半径的圆弧线槽，可同时适配1.5平方到16平方不等的常见民用、工程用PVC电线，送料辊通过带传动与驱动端连接，传动带采用V型三角带，可在遇到硬接线头、线缆打结时提供过载打滑保护，避免硬卡滞损坏辊轮或驱动部件。上部设置可调式剥切刀座，刀座通过导向柱与机架连接，可根据线缆线径调整下压高度，保证刀刃刚好切入PVC绝缘层而不损伤内部铜芯，刀座的调节采用手动螺杆锁紧结构，调整到位后可通过锁母固定位置，避免作业过程中刀座移位导致剥切深度偏差。设备的传动系统采用单动力输入布局，动力输出端通过带轮同时驱动送料辊组与刀座的牵引辅助轮，保证送料速度与剥切进给速度完全同步，避免出现线缆拉扯、绝缘层剥切不净的问题。

　　两侧的机架立板上加工有长条形安装槽，所有辊轮的轴承座均可沿安装槽调整位置，一方面可适配不同磨损程度的三角带张紧需求，另一方面可调整上下辊组的压紧间隙，适配带铠装层的特殊线缆处理需求。设计过程中充分考虑了废线缆处理的恶劣工况，所有与线缆接触的辊面均做淬火硬化处理，硬度达到HRC45以上，可抵御线缆表面泥沙、金属毛刺的磨损，刀座位置设置可更换式刀片，刀片采用标准高速钢机用刀片，磨损后可快速更换，无需整体拆卸刀座。设备的整体外形尺寸控制在紧凑型区间，宽度不超过800mm，长度不超过1200mm，高度不超过1000mm，可直接放置在普通车间内使用，无需占用过大的生产空间，进料高度设置在符合人体操作的900mm区间，

　　操作人员站立即可完成线缆喂入操作，长时间作业不易产生疲劳。设备的安全防护方面，所有传动带轮、旋转辊组的外露端均设置可拆卸式防护罩，避免作业过程中衣物、线缆头卷入旋转部件，刀座位置设置透明防护挡板，可观察剥切状态的同时阻挡剥切过程中可能飞溅的绝缘皮碎屑。实际作业过程中，操作人员仅需将待处理的废弃PVC线缆端部捋直，送入进料端的辊轮间隙，设备即可自动完成线缆的牵引、绝缘层环切、铜塑分离作业，分离后的铜芯保持完整线状，可直接收集作为铜料回收，剥离的PVC绝缘皮可统一收集作为塑料再生原料，整个处理过程无需加热、无需化学药剂，不会产生废气废液，符合环保回收的作业要求。针对不同类型的线缆，仅需调整上部刀座的下压高度与送料辊的压紧间隙即可完成适配，无需更换额外的工装配件，单台设备每小时可处理废弃线缆50-80公斤，处理效率是人工剥线的10倍以上，且剥切后的铜芯无绝缘层残留，回收纯度更高。设备的维护成本极低，日常仅需定期对辊轮轴承加注润滑脂，检查三角带的张紧程度与刀片的磨损情况即可，无复杂的液压、电控元件，普通机修人员即可完成日常维护保养，适合中小型回收站点的使用场景。
