锥形工件夹持固定角虎钳结构

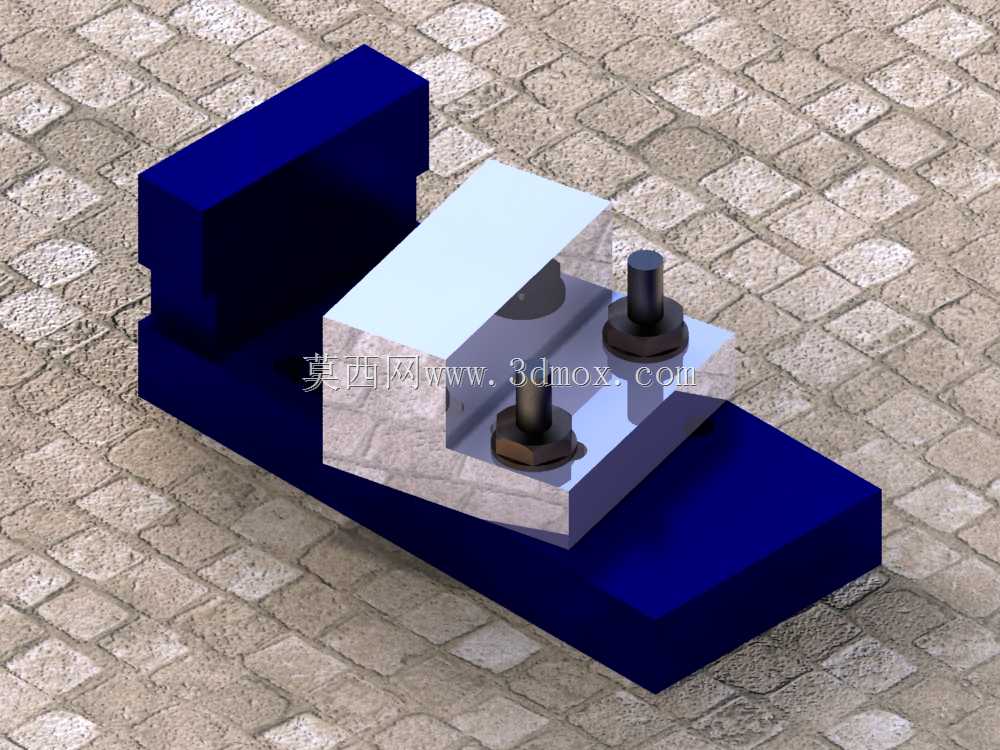

　　在常规机加工、钳工修配以及小型零件装配的作业场景里，普通平口钳往往只能适配规则外形的方形、矩形工件装夹，一旦遇到带锥度的异形工件，就容易出现夹持打滑、定位基准偏移的问题，这款角虎钳的设计初衷，就是针对性解决锥形工件的装夹痛点。从结构布局来看，它采用L型的固定基座作为承载主体，基座底部做了平整的安装面，能够直接适配标准机床工作台的T型槽安装间距，不需要额外制作过渡转接板，安装时只需通过两个压紧螺栓穿过基座上的沉头安装孔，就能将整个钳体牢牢固定在作业台面上，不会因为夹持受力出现位移。活动钳身的夹持面做了与锥形工件匹配的V型夹角设计，区别于普通平口钳的平行夹持面，这种夹角结构能够在夹紧时让锥面工件的两个母线同时贴合受力，

　　避免单点接触造成的工件表面压伤，同时也能限制工件沿轴向的窜动，在进行钻孔、修磨、锥面配研这类工序时，装夹的重复定位精度可以控制在0.02mm以内，完全满足普通机加工的公差要求。夹紧机构采用的是双螺栓顶紧结构，两个紧固螺栓对称分布在活动钳身的两侧，夹紧操作时可以交替拧紧两侧螺栓，让活动钳身保持平行推进，不会出现偏载导致的钳身歪斜，相比单螺栓夹紧的结构，双螺栓的布局能够提供更均匀的夹持力，即使是夹持重量较大、锥度较长的工件，也不会出现夹持力不足导致的工件转动问题。钳体的两个主要承载部分采用了差异化的材质设计，固定基座部分选用高刚性的铸铁材质，经过时效处理消除内应力，长期使用不会出现形变，保证基准面的平面度稳定；

　　活动钳身的夹持接触面则做了表面淬火处理，硬度达到HRC45-50，耐磨性能优异，反复装夹工件也不会出现夹持面凹陷、磨损的问题，延长了工装的使用寿命。在实际应用场景中，这款角虎钳除了用于机加工工序的锥形工件装夹，还可以在钳工装配环节用来固定带锥度的销类、轴类零件，进行锥面的修配、毛刺去除等作业，相比通用夹具，它不需要额外制作适配的软钳口或者垫块，直接装夹就能找正工件的中心基准，能够大幅减少装夹辅助时间。从安装边界来看，整个钳体的长宽尺寸控制在小型工装的适配范围内，既可以安装在台式钻床、小型铣床的工作台上，也可以固定在钳工台的台面上作为日常作业的常备夹具，不需要占用过大的作业空间；钳身的开口行程做了合理的限位，

　　能够覆盖常见规格的锥形工件装夹需求，不会因为行程过大造成钳身结构刚性下降。设计过程中特意规避了普通虎钳夹持异形工件时的常见缺陷，比如在钳身的滑动配合面做了间隙调整结构，长期使用出现磨损后，可以通过调整镶条来补偿配合间隙，保持钳身的滑动精度，不会因为磨损出现夹持间隙过大、工件晃动的问题。另外，夹持面的夹角角度经过反复验证，适配常用的莫氏锥度、公制锥度工件的夹持需求，不需要更换钳口就能完成大部分常规锥形零件的装夹作业，对于小批量多品种的加工场景来说，这种通用化的设计能够减少工装的储备数量，降低生产辅助成本。在受力传递路径上，夹紧力从螺栓传递到活动钳身，再均匀分散到工件的两个接触母线上，最终传递到固定基座的承载面上，整个受力路径没有薄弱的悬臂结构，即使承受较大的切削力，也不会出现钳体变形或者断裂的风险。基座的底部还做了防滑的纹理设计，当临时放置在工作台面上不做螺栓固定时，也能提供足够的摩擦力，应对小力度的修配作业需求，提升了使用的灵活性。
