公共汽车桥接输送支撑结构设计

　　该结构主要面向公共交通运维场景下的部件转运、桥接接驳作业需求，可在车辆维保车间、部件中转工位承担跨工位的部件滑移输送、高差桥接支撑功能，解决不同高度工位间重型汽车部件转运时的高度差适配问题，减少人工抬举搬运的作业强度，也可适配小型零部件在装配线不同工位间的顺滑过渡输送，避免部件在转运过程中出现磕碰、卡滞问题。整体采用方管焊接框架作为主体承载结构，框架底部设置四个等高度的方管支腿，支腿底端做平齐切削处理，可直接放置在平整的车间地面上，也可通过膨胀螺栓与地面预埋钢板连接实现固定安装，整体安装边界控制在长1200mm、宽600mm、高750mm的空间范围内，适配多数车间常规工位的间距与高度设置，不会占用过多作业通道空间。

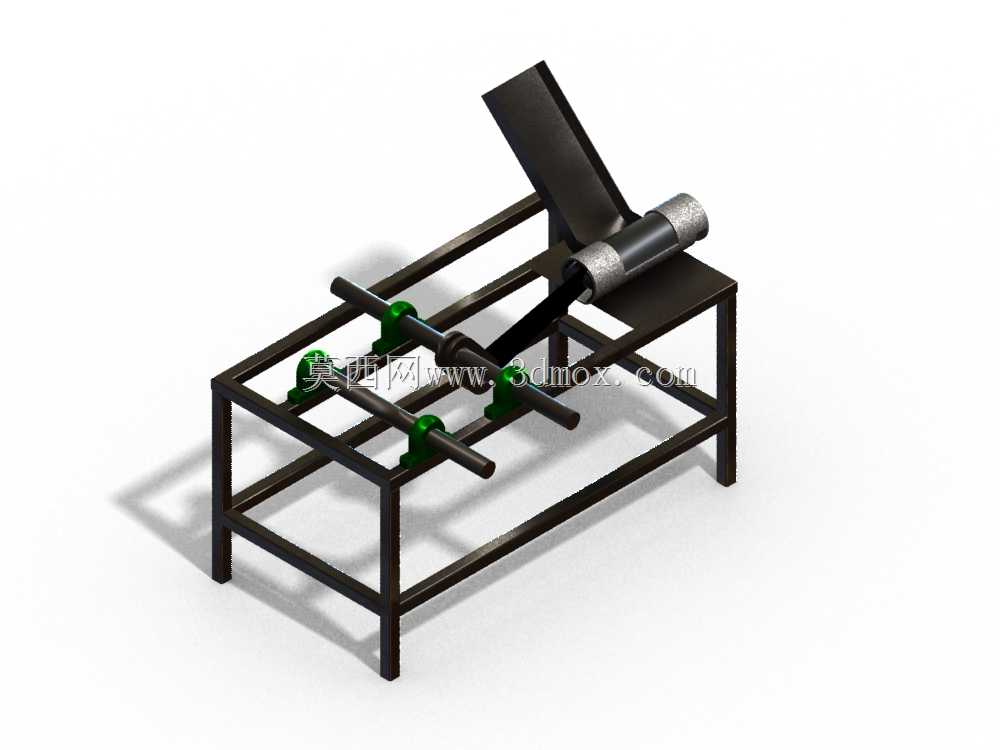

　　框架主体采用40403mm规格的方管焊接成型，焊接处做满焊处理后打磨焊渣，保证框架整体的结构刚性，在承受150kg以内的部件载荷时不会出现明显的结构形变，框架横向设置三根等间距分布的横梁，用于安装上部的辊轴支撑组件。上部的输送组件包含三根平行布置的实心辊轴，辊轴通过带座轴承固定在框架横梁上，辊轴可绕自身轴线自由转动，辊轴表面做镀锌防锈处理，降低部件滑移时的摩擦阻力，部件放置在辊轴上时可依靠人力轻推实现横向滑移，无需额外配置动力驱动装置，结构简单且后期维护成本极低。框架的一端设置斜向布置的导料板，导料板采用3mm厚的钢板折弯成型，与水平面呈30度夹角布置，导料板的低端与辊轴输送面平齐，高端向外延伸抬高，可承接从高位工位滑落的部件，

　　引导部件平稳过渡到辊轴输送面上，避免部件直接掉落出现磕碰损伤。导料板的侧端设置一根横向布置的限位挡辊，挡辊表面包裹橡胶缓冲层，当部件从斜向导料板滑落时，挡辊可限制部件的滑移位置，避免部件因惯性冲出输送框架，同时橡胶层可缓冲部件的冲击载荷，减少刚性碰撞产生的噪音与部件损伤。设计过程中优先考虑了结构的易加工性，所有方管、钢板材料均为市场常规供应的标准型材，无需定制特殊规格材料，下料、焊接、装配的工艺难度低，普通机加工车间即可完成整套结构的制作，辊轴与带座轴承均采用标准件，后期出现磨损时可直接更换同规格标准件，无需重新加工定制配件。结构的高度设置参考了常规车间装配工作台的通用高度，与多数工位的工作台面高度保持一致，

　　可直接与现有工作台拼接使用，无需额外调整工位高度，适配性较强。框架的支腿之间设置横向连接杆，增强框架整体的抗扭刚性，避免在承受偏载时出现支腿外张、框架扭曲的问题，保证长期使用过程中的结构稳定性。斜向导料板的两侧设置向上折弯的挡边，高度为20mm，可避免部件在斜面上滑移时从侧面滑落，提升作业过程中的安全性。整套结构无复杂的传动组件，无易损的精密部件，日常使用仅需定期给辊轴轴承加注润滑脂即可，维护操作简单，适合在维保车间、中转仓库等场景下长期使用，可有效提升部件转运的作业效率，降低人工搬运的劳动强度，同时减少部件转运过程中的磕碰损伤概率。在实际使用时，可根据输送部件的重量调整辊轴的直径与壁厚，若需输送重量更大的部件，可将实心辊轴更换为直径更大的厚壁无缝钢管辊轴，同时对应加大带座轴承的规格，提升整体的承载能力，框架的尺寸也可根据实际工位的间距进行等比例缩放，适配不同的作业空间需求。
