Dynamixel AX-12A数字伺服舵机结构设计

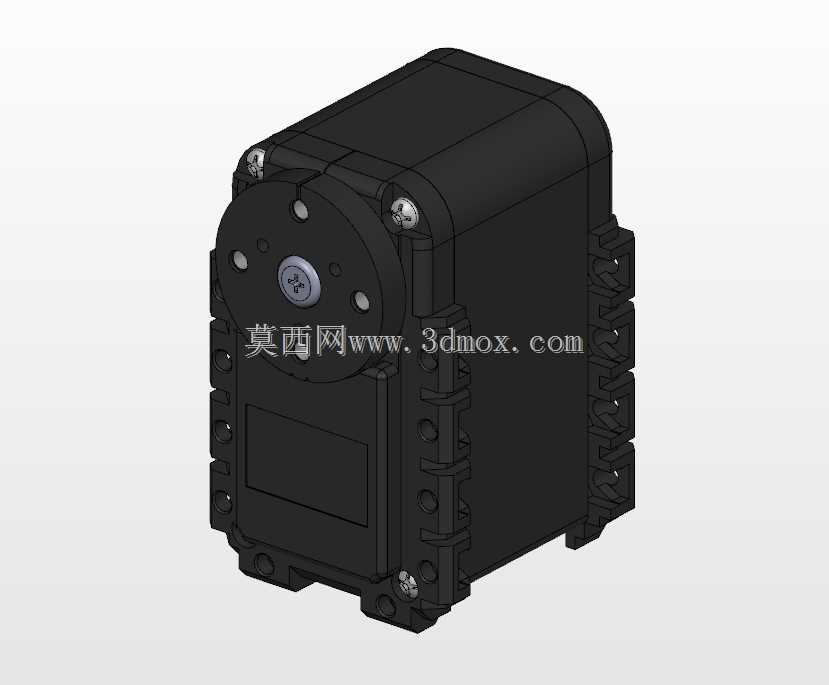

　　在桌面级人形机器人、小型机械臂、教育类竞赛机器人的关节驱动选型中，这类小型数字伺服舵机是应用占比极高的核心执行元件，不同于传统航模用模拟舵机，该款舵机集成了位置反馈、速度闭环、温度监测与总线通讯能力，可通过单总线实现多舵机的串联组网控制，大幅简化多自由度机器人的布线复杂度，在高校机器人工程专业的教学实训、青少年机器人竞赛、小型仿生机器人研发场景中，是搭建关节驱动系统的首选元件之一。从结构设计层面看，该舵机采用一体化全包覆式工程塑料壳体，壳体侧面预留了多组标准化安装凸台与定位孔位，可直接配合标准舵机支架、U型金属连接件实现0度到180度范围内的任意角度关节装配，无需额外定制转接件，能大幅缩短原型机的搭建周期。

　　壳体的边角做了圆弧过渡处理，既可以避免装配过程中锐边划伤操作人员，也能在机器人运动发生碰撞时分散应力，减少壳体开裂的风险，输出轴端采用金属齿盘与十字定位槽设计，配套的舵盘可通过中心锁紧螺丝与输出轴刚性连接，输出轴周边均匀分布的四个安装孔位，可适配不同规格的标准舵盘、摇臂与连接法兰，满足不同负载场景的连接需求。设计过程中充分考虑了多舵机串联安装的空间兼容性，壳体两侧的安装凸台间距、凸台上的孔径与孔位间距均遵循行业通用的舵机安装标准，当用于多自由度串联关节时，相邻舵机之间可直接通过标准连接件拼接，不会出现安装孔位错位、空间干涉的问题，壳体背部预留的通讯接口与电源接口采用下沉式设计，插接通讯线与电源线后，接头不会突出壳体外轮廓，

　　避免关节转动过程中线缆与周边结构发生剐蹭磨损。从安装边界来看，该舵机的整体外形为规整的近似立方体结构，输出轴的中心高度、壳体的总宽度与总高度均匹配小型机器人关节的常规安装空间，在做结构布局时，只需预留出略大于舵机外轮廓的装配空间，同时预留出舵机转动时摇臂的运动包络空间，即可保证关节全行程运动无干涉，舵机内部的驱动电路板、直流电机、减速齿轮组均做了集成化布局，在有限的壳体空间内实现了驱动、减速、反馈、通讯的全部功能，无需额外搭配外置驱动板，进一步节省了设备内部的安装空间。在实际功能表现上，该舵机支持位置控制、速度控制两种基础控制模式，可通过总线指令实时读取当前输出轴的位置、转动速度、内部工作温度与负载电压参数，方便控制系统做闭环调整，

　　相比传统无反馈的模拟舵机，可有效避免舵机堵转烧毁、位置偏差过大的问题，在小型仿生机器人的步态控制、机械臂的点位运动场景中，多台同型号舵机组网后可实现多关节的协同运动，满足各类小型自动化装置的驱动需求。在做配套结构设计时，需要注意舵机输出轴的轴向负载与径向负载阈值，连接摇臂的长度不宜过长，避免输出轴承受过大的径向力导致轴承磨损加快，安装时锁紧舵盘的螺丝扭矩需控制在合理范围，防止螺丝滑牙或者舵盘变形，壳体上的安装孔可采用M2规格的自攻螺丝或者配套的铜柱螺母固定，固定时需保证舵机壳体与安装支架完全贴合，避免运行过程中出现松动导致的位置抖动问题。
