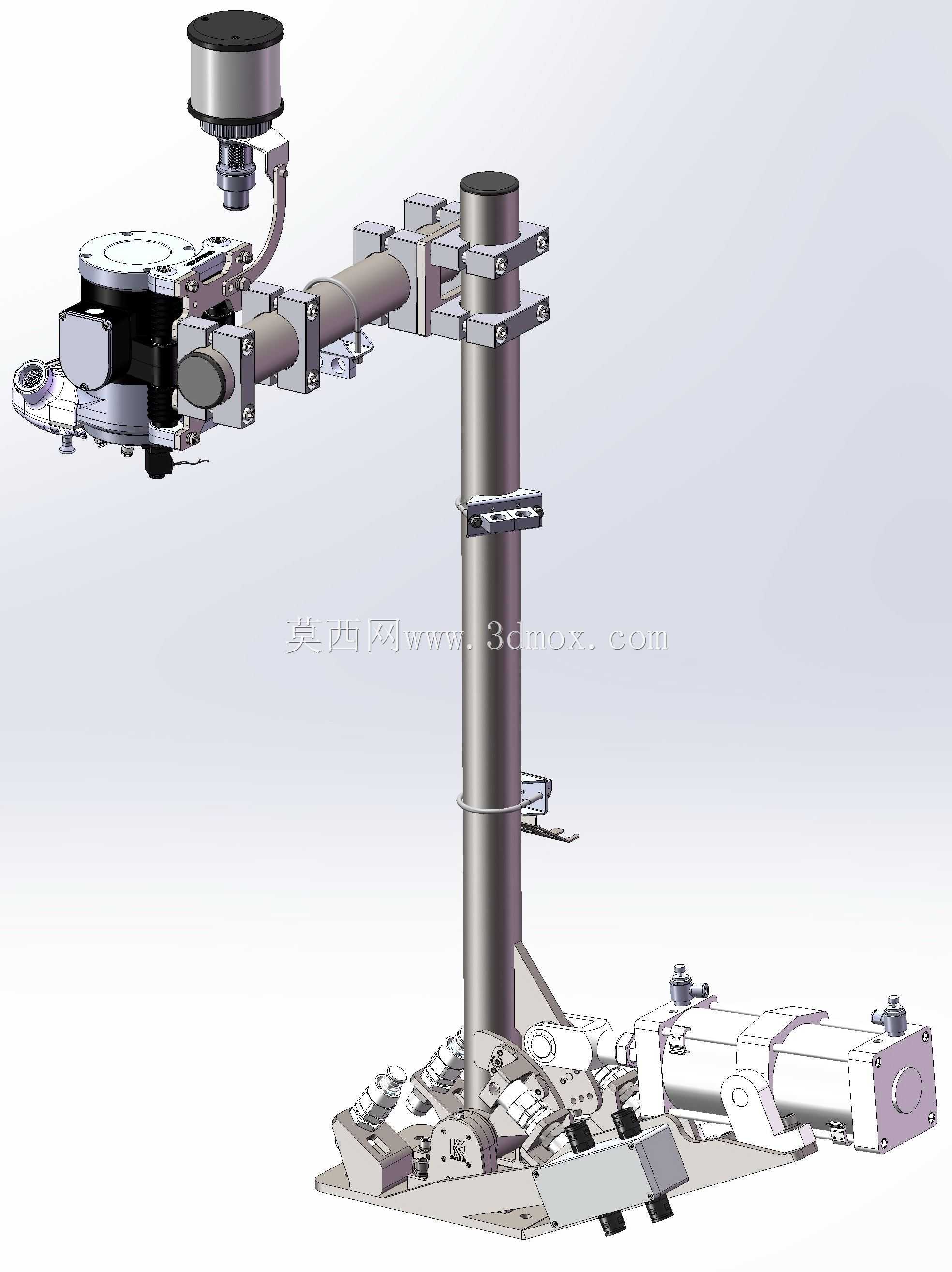

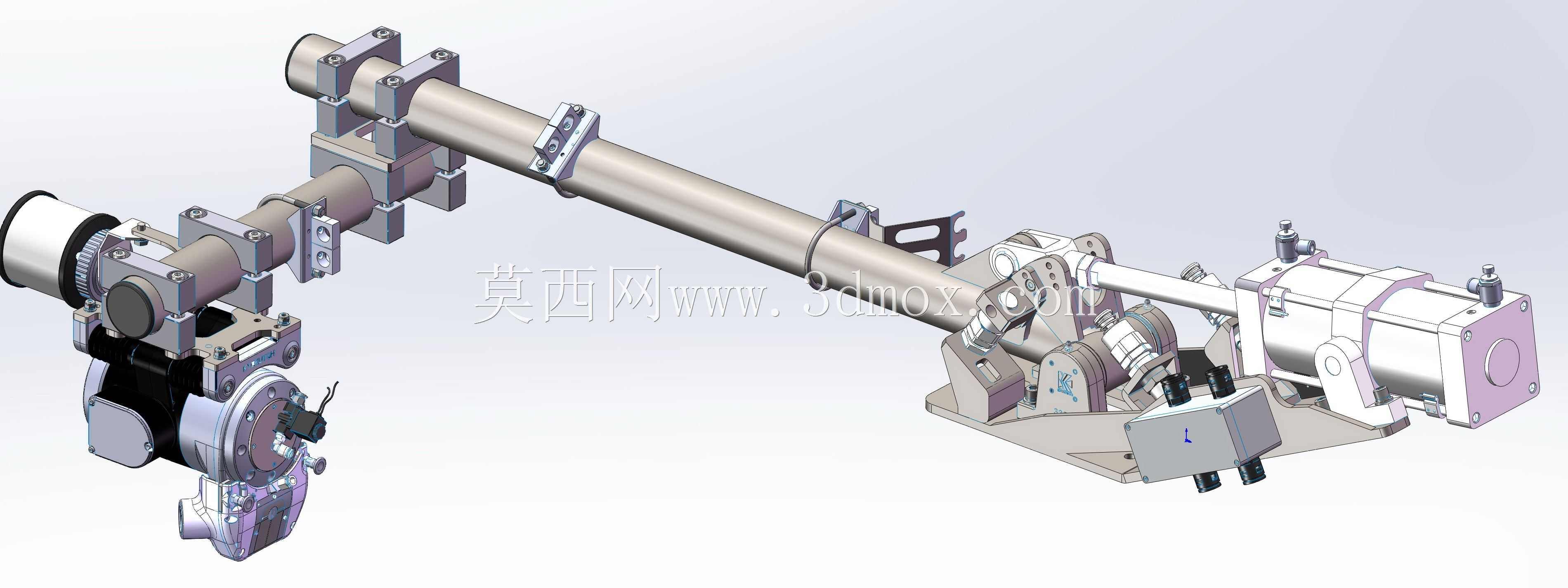

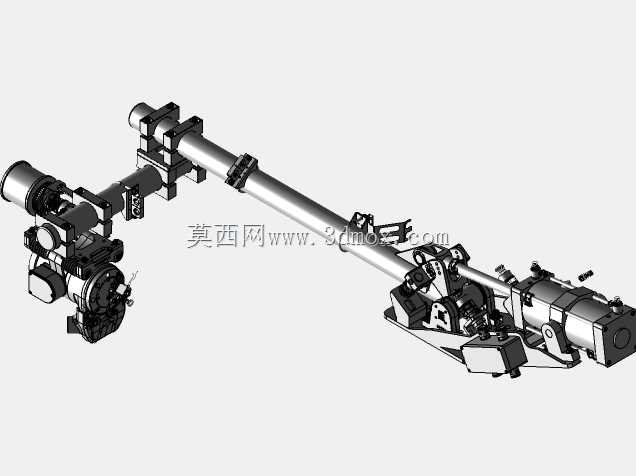

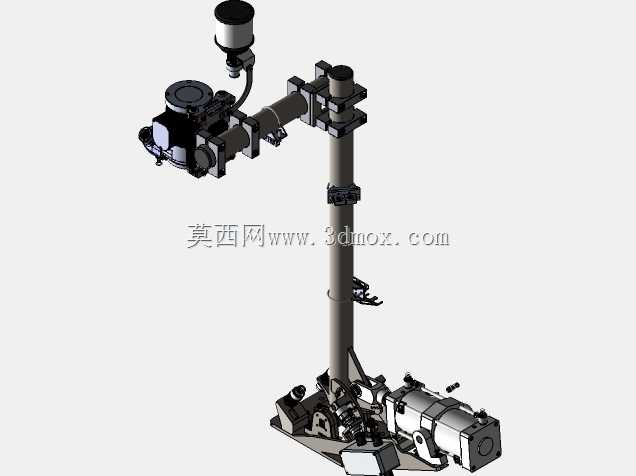

这套摆臂尖端修整装置,主要面向3C、精密零部件组装产线的6s工位末端修整工序设计,常见于手机中框打磨后毛边修整、小型注塑件浇口残留修除、通讯类小结构件装配前的飞边处理场景,替代传统人工手持修整工具的作业模式,能在固定工位范围内完成多姿态的修整动作,适配产线连续节拍作业需求。从结构布局来看,装置采用长跨距横梁作为主体承载基础,横梁两端通过立式安装座固定在工位机架上,安装座预留了腰型调节孔,可根据实际工位的跨距需求调整横梁的固定位置,单根横梁的有效安装跨距可覆盖800-1200mm的工位范围,适配多数中小型装配工位的安装边界,安装座与横梁之间采用抱紧式锁紧结构,调整到位后通过内六角螺栓锁紧,无需额外加工定位孔,现场安装调试的灵活性较强。
横梁上搭载的摆臂组件采用回转支承结构作为摆动核心,摆臂的水平摆动角度范围覆盖0-180度,可覆盖横梁下方及侧方的作业区域,摆臂末端搭载的修整执行端自带浮动补偿结构,当修整头接触工件表面时,可根据工件表面的形位误差自动补偿1-3mm的进给量,避免刚性接触导致的工件划伤或者修整头崩损,修整端的驱动采用集成式伺服动力单元,动力输出轴的转速可根据不同修整材质调整,适配硬质合金修整头、树脂砂轮修整头、羊毛抛光修整头等多种作业头的安装需求。整套装置的气路与线路均采用拖链内置布局,沿横梁侧面的拖链槽排布,避免管线外露导致的积尘、剐蹭风险,适配产线长期连续运行的工况,摆臂的回转限位采用机械硬限位加软限位双重保护,硬限位设置在摆臂摆动的两个极限位置,
采用聚氨酯缓冲块吸收冲击,软限位通过伺服驱动器的位置参数设定,双重防护避免摆臂超程碰撞周边工位设备。从设计思路上,这套装置优先考虑了工位适配的通用性,没有针对单一特定工件做专属结构设计,所有安装接口均采用标准件连接,用户可根据自身的修整作业需求更换末端执行头,也可调整摆臂的安装位置来适配不同的作业高度,横梁上的摆臂安装座采用可滑动式设计,松开锁紧螺栓即可沿横梁轴向调整摆臂的固定位置,调整范围覆盖横梁的整个有效长度,可满足同一工位上不同位置的多点修整需求。装置的底座部分采用一体式铸造支座,自身重量足以抵消摆臂高速摆动时产生的倾覆力矩,无需额外打膨胀螺栓固定地面,对于需要频繁调整工位布局的柔性产线来说,可直接通过叉车转运调整位置,
重新接电接气即可投入使用,大幅降低产线调整的施工成本。修整端的进给采用直线导轨加微型气缸的组合结构,进给行程控制在0-50mm范围内,进给速度可通过气缸上的调速阀无级调整,针对不同硬度的工件材质,可匹配对应的进给速度,避免进给过快导致的修整过量,或是进给过慢影响作业节拍。整套装置的所有转动副位置均采用密封式轴承设计,可阻挡产线常见的塑料碎屑、金属粉尘进入轴承内部,延长维护周期,日常维护仅需定期在注油嘴处加注润滑脂即可,无需拆解结构做深度保养,适合产线运维人员快速完成日常养护工作。在实际作业过程中,这套装置可搭配产线的工件定位工装使用,当工件流转到修整工位并被定位夹紧后,装置可按照预设的摆动轨迹与进给参数自动完成修整作业,修整完成后摆臂自动回到等待位置,等待下一个工件到位,整套动作逻辑可直接接入产线的PLC控制系统,无需额外配置独立的控制柜体,减少工位周边的设备占用空间。
- 上一篇:手动快速压紧式螺栓焊接定位工装
- 下一篇:多工位回转式压合组装工业设备结构
- 全部评论(0)
- 模板大小: 165.11 MB
- 售价:5金币
- 下载次数: 97
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 工装
