船舶转向系统皮带驱动液压舵机泵结构

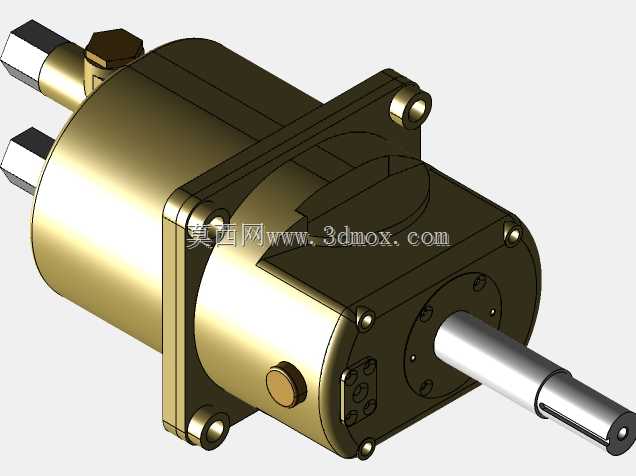

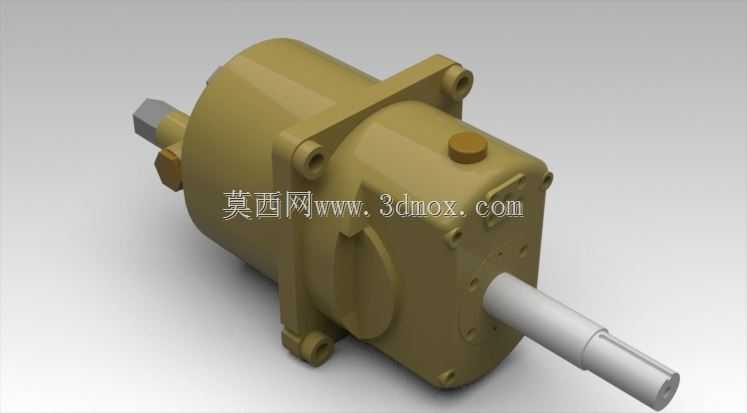

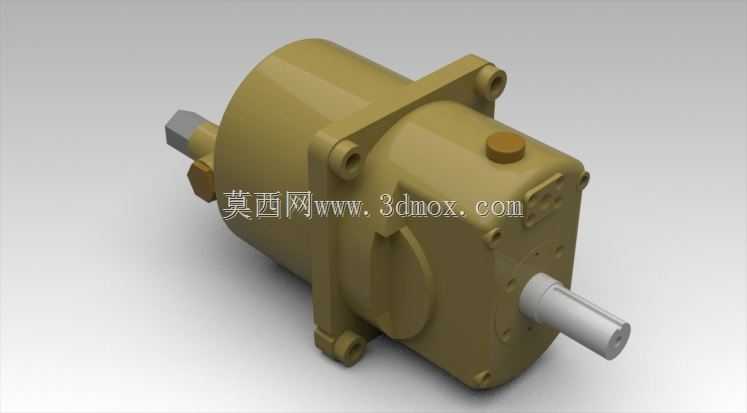

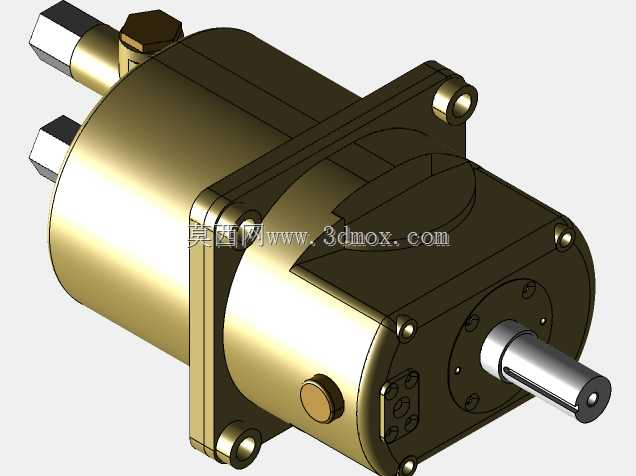

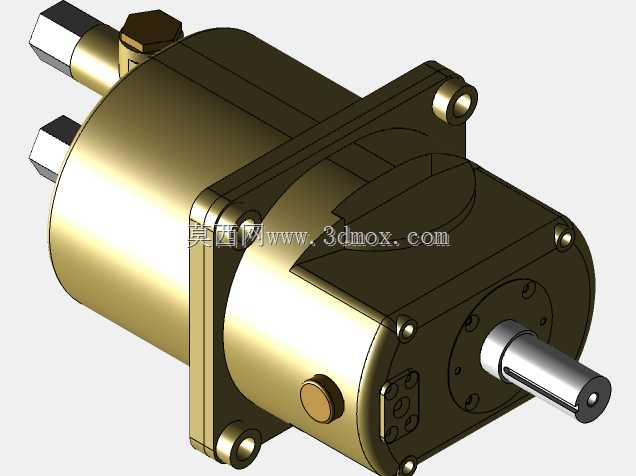

　　这款皮带驱动的液压舵机泵，核心服务于中小型船舶的液压转向系统，是舵机液压动力单元的核心供能部件，主要适配内河作业船、小型休闲游艇、近海作业渔船这类吨位在200总吨以下的船舶转向场景，区别于传统直连式舵机泵，皮带传动的结构可以灵活适配机舱内不同的动力源布置位置，不需要将泵体与柴油机输出轴严格同轴安装，给机舱内的设备排布留出了足够的调整空间，很多老旧船舶改造转向系统时，受限于原有机舱的设备布局，直连泵往往需要改动动力输出端的基座，施工量极大，这款带安装脚的分体式泵体就可以直接固定在机舱侧的预留基座上，通过皮带轮与主机前端的输出轮连接，大幅降低改造的施工难度。从结构设计上看，泵体采用了一体式铸铝壳体，

　　壳体外部的加强筋沿着内部柱塞腔的受力方向排布，既可以承受液压系统持续工作时的内部脉冲压力，也能控制整体重量，铸铝材质的散热性能优于铸铁壳体，船舶机舱内通风条件普遍较差，持续工作时液压油的温度容易攀升，壳体本身的散热能力可以分担一部分油冷器的负荷，减少油温过高导致的密封件老化速度。泵体两端伸出的轴段功能有明确区分，一端是皮带轮安装轴，轴端加工有标准的平键槽与轴端挡圈槽，适配B型三角带的皮带轮安装，轴肩位置做了圆角过渡，避免皮带轮张紧后产生的应力集中导致轴段断裂；另一端是集成的输出轴预留接口，可根据安装需求连接应急手动泵的联轴器，当主机动力中断时，可以直接通过手动驱动泵体建立液压压力，实现应急操舵，

　　符合船舶检验规范中对舵机系统双动力源的要求。安装边界方面，泵体侧面的两个带安装孔的支脚是主要的承力结构，安装孔的中心距按照船用液压泵的通用安装尺寸设计，不需要重新加工适配基座，支脚与壳体的连接位置做了加厚处理，皮带传动时会产生持续的径向拉力，加厚的连接结构可以避免长期受拉导致的支脚断裂；泵体顶部的螺塞是注油与排气口，首次加注液压油时可以通过这个口完成泵腔排气，避免气蚀导致的泵效下降，侧面的两个油口采用标准的公制液压螺纹，直接适配常规的液压油管接头，不需要额外制作转换接头。实际使用场景中，这款泵的额定工作压力匹配小型船舶舵机的常用压力区间，流量参数对应满舵时间的规范要求，操舵时的压力输出平稳，皮带传动本身具备一定的过载缓冲能力，

　　当舵叶遇到水下异物卡滞时，皮带可以产生小幅打滑，避免瞬间的冲击载荷损坏泵体内部的柱塞与配流盘结构，相比刚性直连的结构，抗冲击能力更强。设计过程中针对船用环境的高湿度、高盐雾特点，所有外露的金属轴段都做了镀硬铬处理，安装螺栓采用不锈钢材质，密封件选用耐海水腐蚀的丁腈橡胶材质，避免长期在高盐雾环境下出现锈蚀漏油的问题。泵体的整体外形紧凑，没有突出的易磕碰结构，机舱内进行设备维护时不容易被工具碰坏，侧面的凹陷结构是预留的吊装位，安装时可以通过吊环螺栓将泵体起吊到基座位置，不需要人工抬举，降低安装时的劳动强度。内部的配流结构采用端面配流设计，磨损后可以自动补偿间隙，长期使用后容积效率下降速度慢，维护时只需要更换配流盘与密封件就可以恢复性能，不需要整体更换泵体，降低船舶运营过程中的维护成本。
