带蜗壳单级离心泵结构设计方案

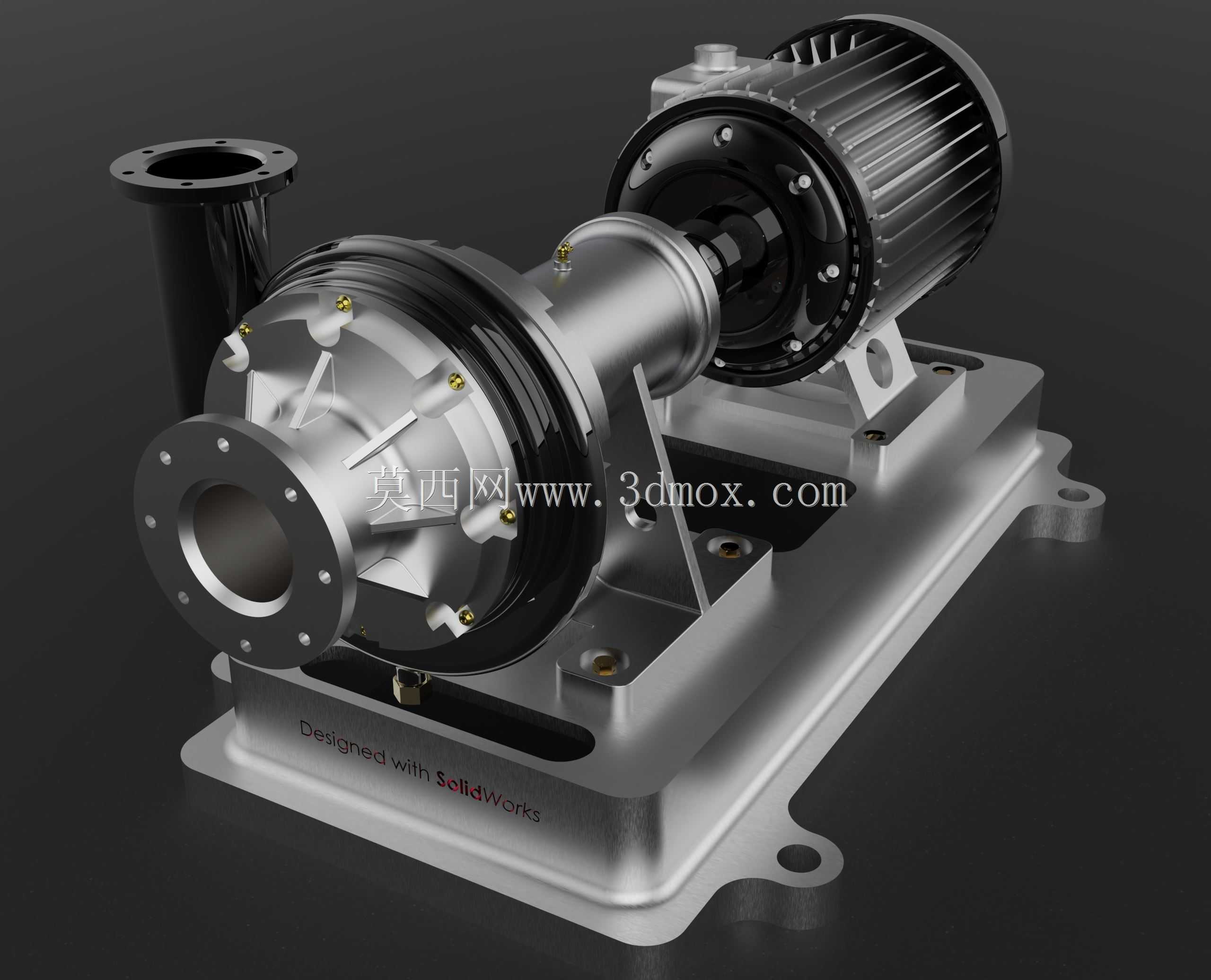

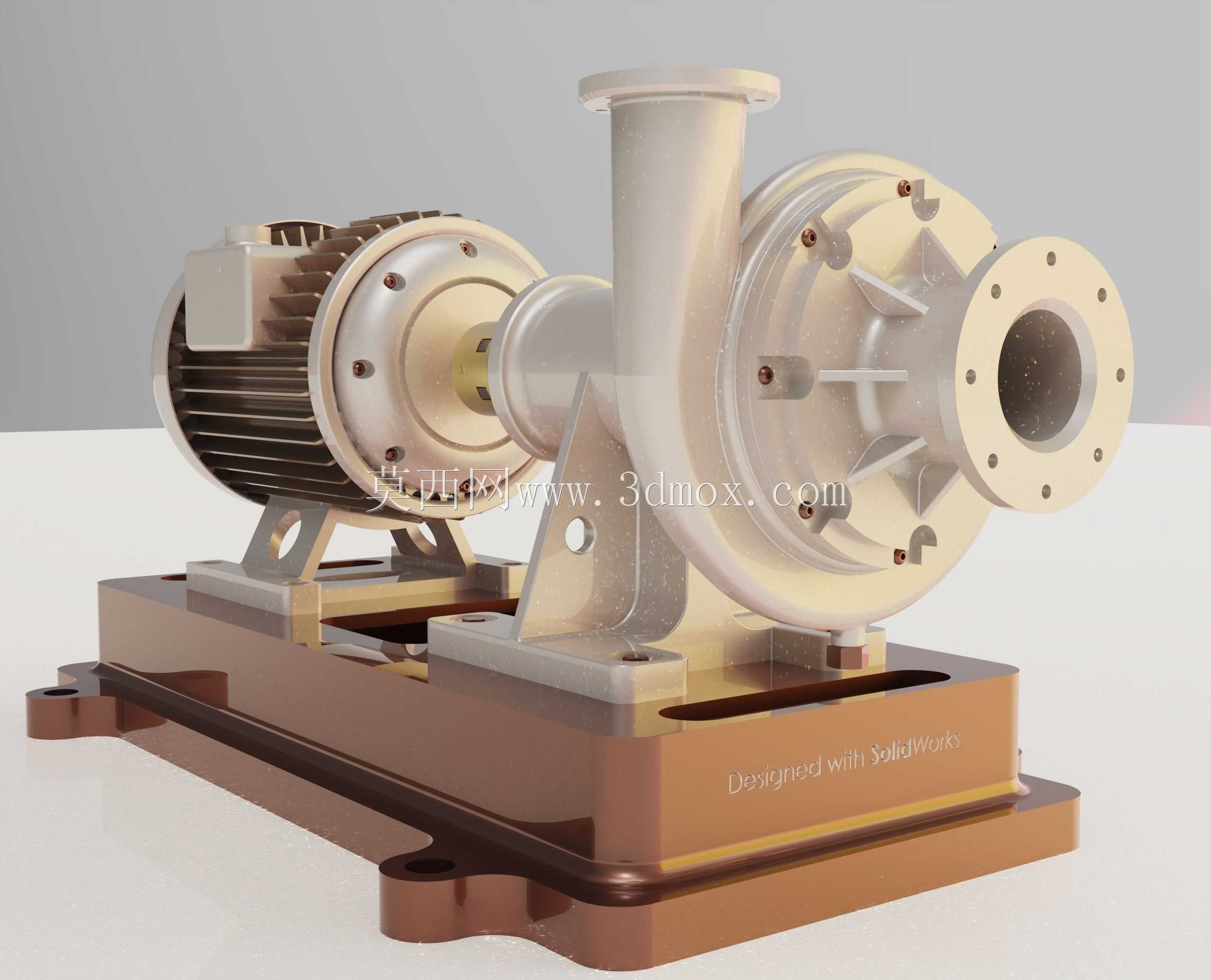

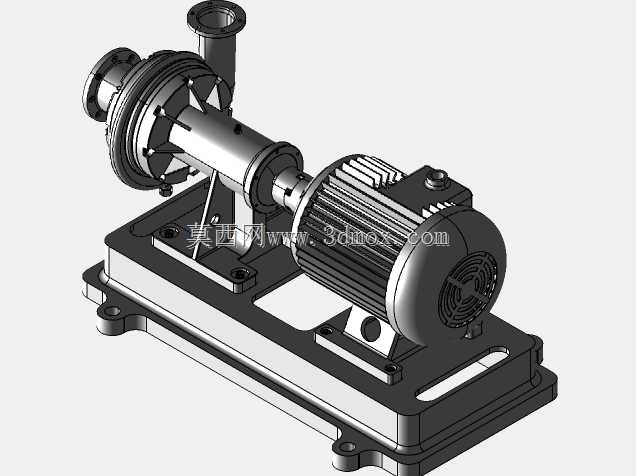

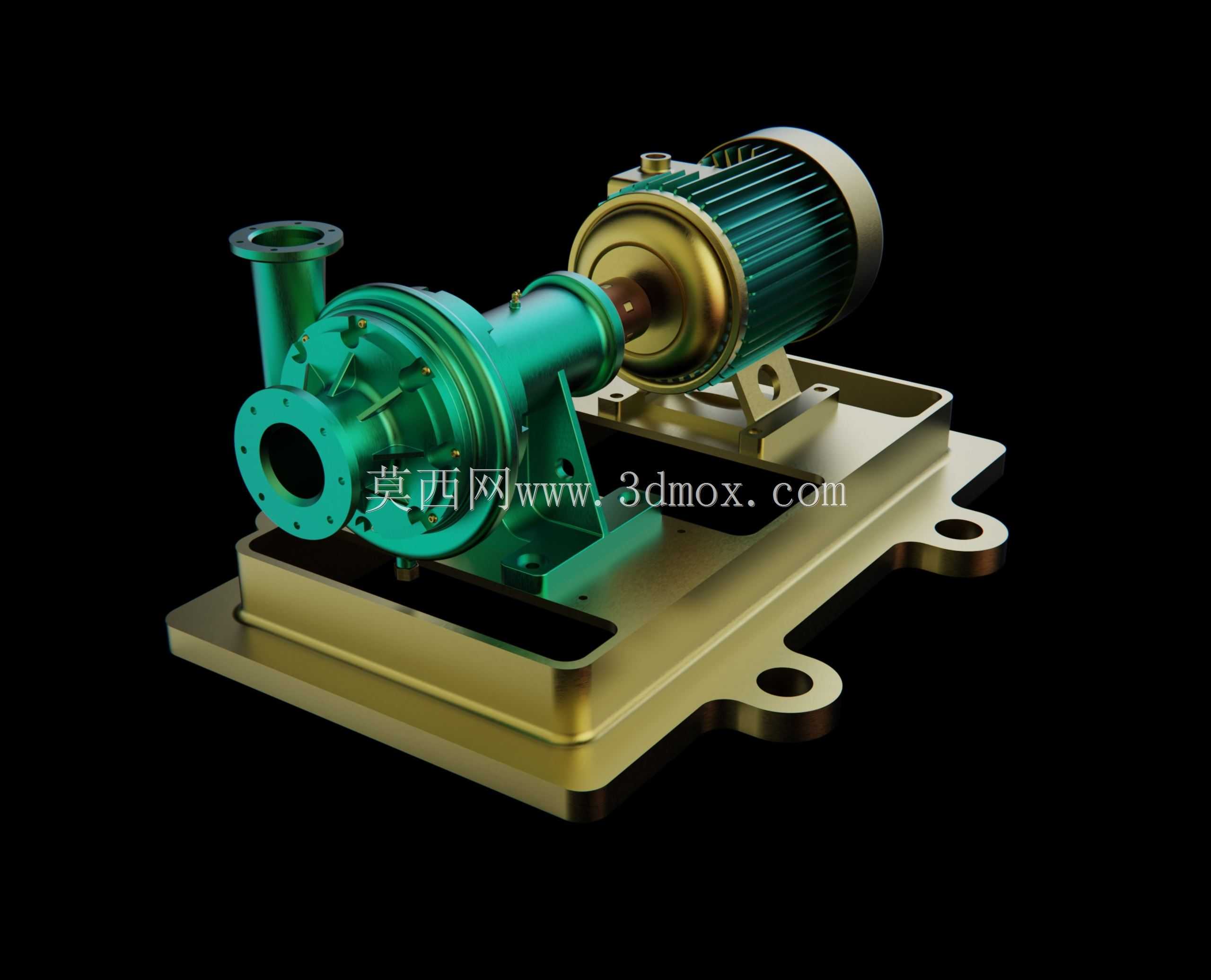

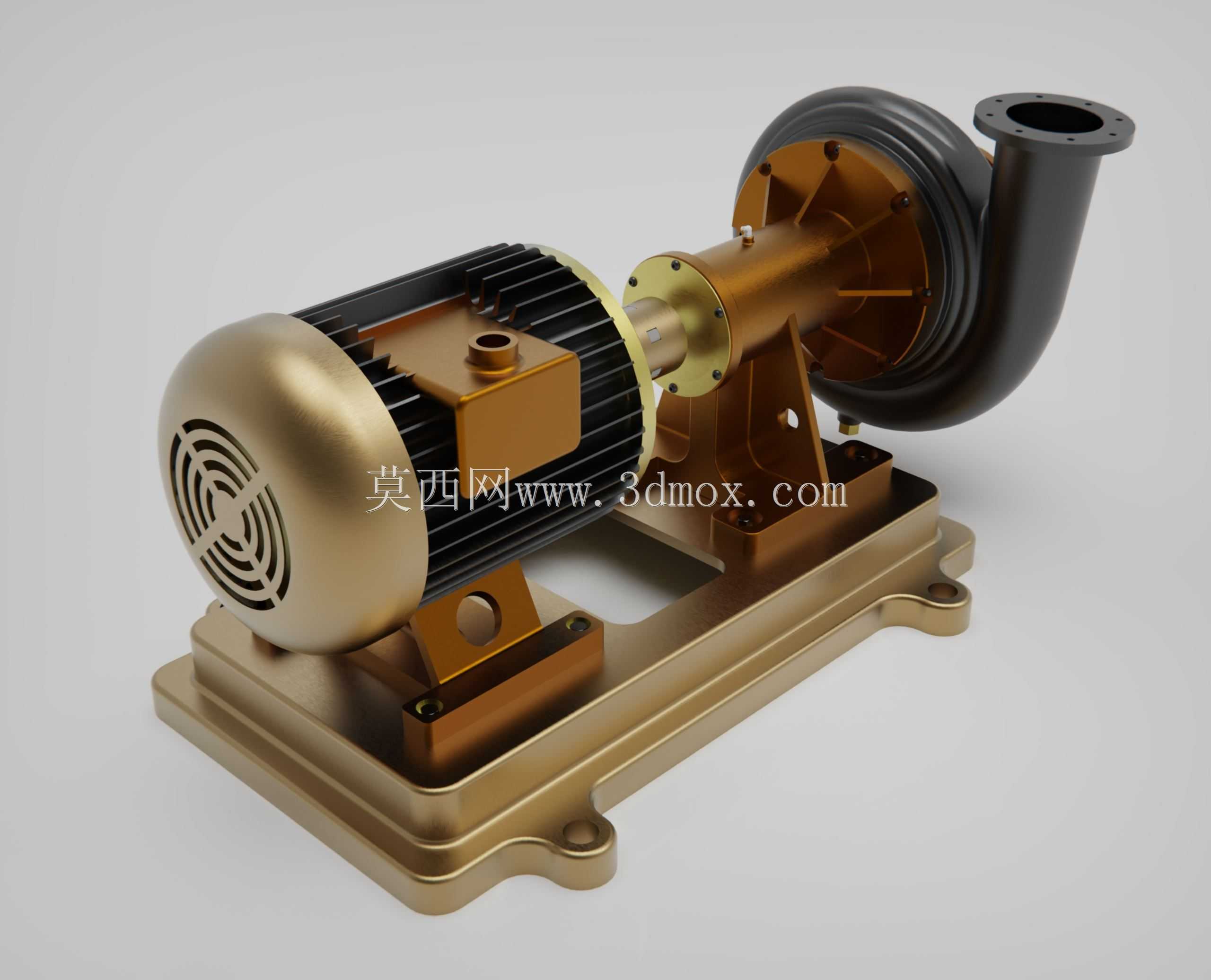

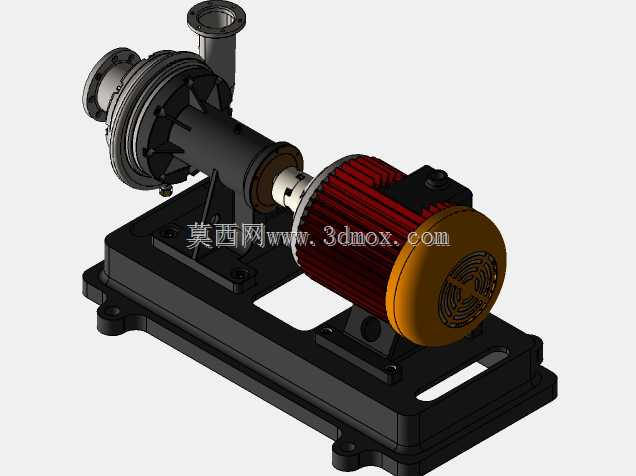

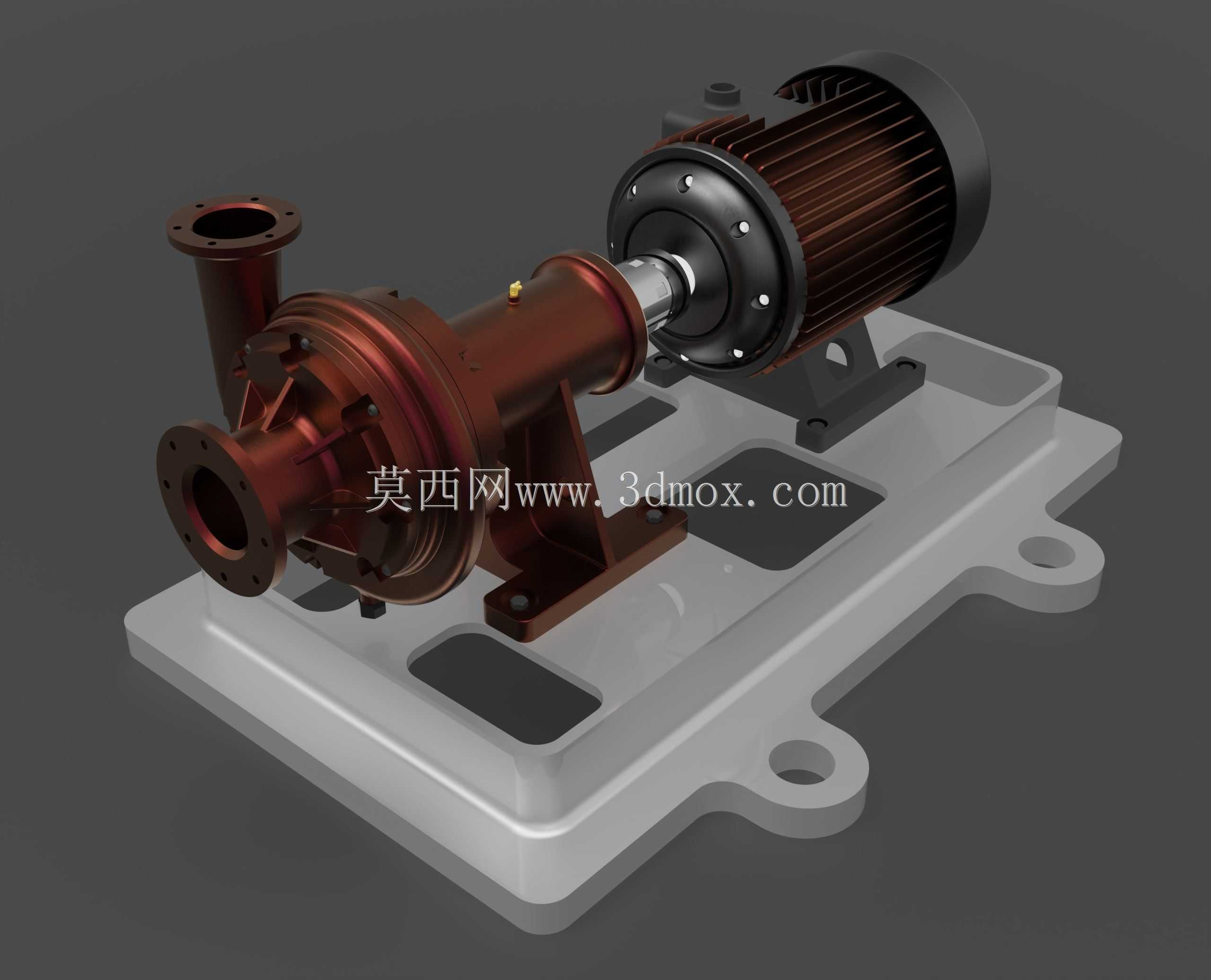

　　在民用供水、工业循环、暖通输配、农田排灌等诸多场景里，单级离心泵都是应用占比最高的流体输送设备，而带蜗壳结构的单级离心泵，更是凭借结构紧凑、效率区间宽、运维便捷的特点，成为中小流量、中低扬程输送工况的首选构型。这套三维结构完整还原了蜗壳式单级离心泵的全部核心部件，从设计逻辑上看，蜗壳作为泵体的核心过流部件，承担着收集叶轮甩出的高速流体、将流体的部分动能平稳转化为压能、消除流体周向速度脉动的核心作用，建模过程中严格遵循了蜗壳隔舌与叶轮出口的间隙匹配原则，隔舌的安放角、蜗壳断面的面积变化率都按照常规清水离心泵的水力设计规范做了还原，避免间隙过小引发的流体切割噪声、间隙过大导致的容积效率损失问题。从实际安装适配的角度看，

　　模型完整保留了泵体进出口法兰的连接尺寸边界，进出口采用同轴线水平布置的结构，能够直接适配工业管路系统中最常用的法兰对接安装形式，不需要额外做管路变向调整，泵脚的安装孔位按照常规卧式离心泵的地脚布局做了等比例还原，安装基面的平面度、孔位的同轴度都预留了现场安装调整的公差余量，不管是做整机的装配仿真，还是做管路系统的应力校核，都能直接提取对应的安装基准面做约束。叶轮作为核心做功部件，模型采用闭式叶轮的结构构型，叶片的进出口安放角、叶片包角都符合清水输送工况的水力设计要求，叶轮与泵轴的连接采用键传动加锁紧螺母的固定形式，能够有效传递电机输出的扭矩，同时避免运行过程中叶轮发生轴向窜动；泵轴的支撑结构采用两端轴承支撑的布局，

　　建模时预留了轴承安装位、机械密封的安装腔室，密封腔的尺寸匹配常用的内装式单端面机械密封，能够满足常规清水、轻度腐蚀性流体输送的密封要求，避免运行过程中出现轴端泄漏。从功能特性的角度看，这种带蜗壳的单级离心泵不需要额外配置导叶部件，整体零件数量更少，拆装维护的难度更低，日常运维时只需要拆开泵体的连接面，就能直接完成叶轮、密封件的更换，不需要拆解整个管路系统；蜗壳的流道采用螺旋渐扩的结构形式，能够让流体在从叶轮出口流向泵出口的过程中流速平稳降低，减少局部水力损失，相比导叶式的单级泵，蜗壳泵的高效工作区间更宽，在实际工况点偏离设计额定点的时候，效率下降幅度更小，对管路系统阻力波动的适应性更强。在做这套模型的结构设计还原时，特意对泵体的壁厚做了符合工程实际的设置，泵体承压壁的厚度按照1.6MPa的公称压力做了匹配，能够满足常规工业供水、循环水系统的承压要求，泵体上预留的排气孔、放水孔位置也做了准确还原，方便现场调试时排出泵腔内的空气、停机检修时排空泵内的存水，避免冬季低温环境下存水冻裂泵体。很多刚接触泵类设计的工程师容易忽略蜗壳与叶轮的轴向配合尺寸，这套模型里叶轮前后盖板与泵体、泵盖之间的密封环间隙都按照行业通用的设计值做了预留，密封环采用可更换的结构形式，长期运行磨损后只需要更换密封环就能恢复泵的容积效率，不需要整体更换叶轮或者泵体，能够有效降低设备的全生命周期运维成本。从整机的布局来看，泵轴的动力输入端采用标准的轴伸结构，

　　能够直接通过联轴器与标准Y系列三相异步电机直连，不需要额外配置减速机构，整体传动链更短，传动效率更高，整机的重心落在泵脚安装面的中心区域，运行过程中的振动更小，对安装基础的强度要求更低，不需要做特别厚重的混凝土基础就能满足平稳运行的要求。在流体输送的实际应用中，这种结构的离心泵可以输送温度不超过80摄氏度的清水或者物理化学性质与水相近的介质，广泛应用在建筑供水、中央空调循环水、工厂工艺冷却水、农田灌溉输水、市政给排水增压等场景，模型中所有的配合面都按照机械设计的公差要求做了适配，转动部件与静止部件之间没有干涉，不管是用来做结构教学演示、新产品开发的参考构型，还是做泵站布置的装配仿真，都能直接提取对应的结构特征做二次调整，不需要从零开始搭建基础结构。
