立式涡轮泵核心装配结构设计方案

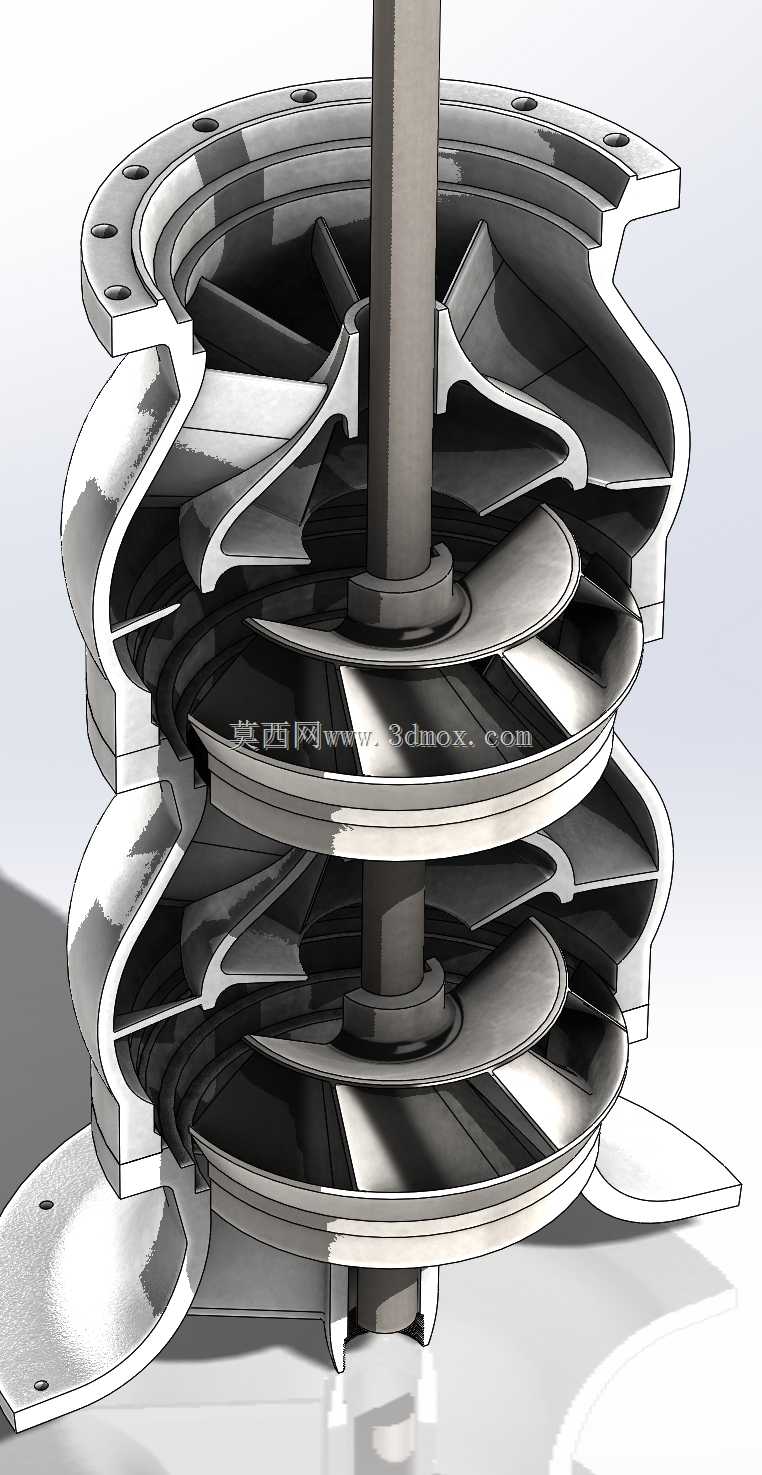

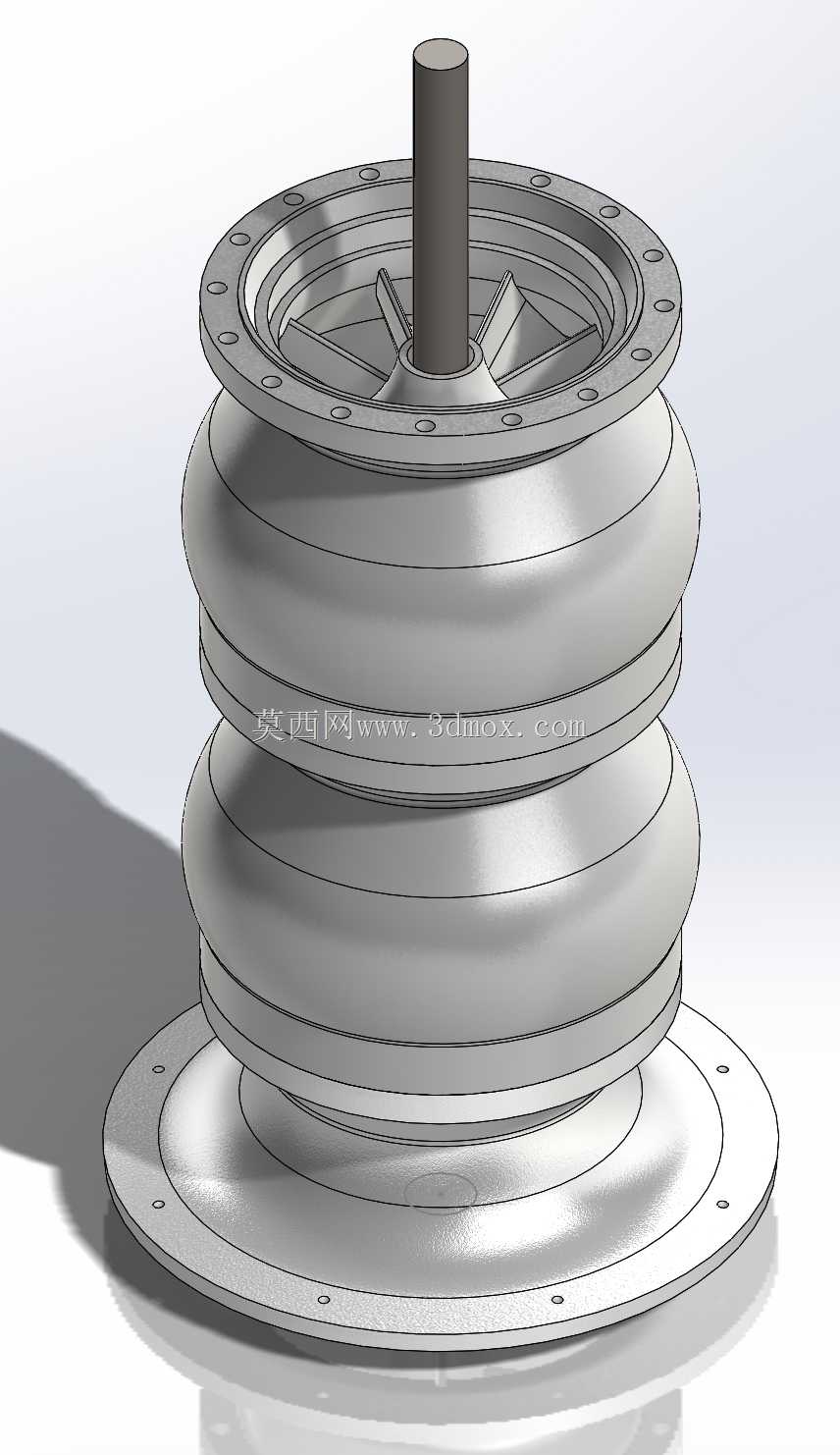

　　在流体输送系统的工程落地场景中，立式涡轮泵的结构合理性直接决定整套管路系统的运行稳定性，这类泵型常被应用在空间受限的工业流体输送工位、市政供水增压段、闭式循环冷却系统的核心动力单元，相比卧式泵组，其垂直安装的结构形式能大幅缩减水平方向占地空间，同时降低泵组长时间运行后的轴系挠度偏移风险。从实际使用需求出发，这套立式涡轮泵的结构设计优先考虑了轴向力的自平衡逻辑，上下双层蜗壳式流道的对称布局，能让叶轮高速旋转时产生的轴向水力推力在泵体内部完成大部分抵消，减少上端轴承组的轴向载荷，延长核心转动部件的维护周期。泵体的连接结构全部采用法兰对接形式，上下端的法兰盘均布螺栓安装孔，安装时可直接与管路法兰、基础安装座完成刚性对接，

　　法兰密封面预留了标准密封件的安装槽位，能适配不同压力等级的流体输送工况，避免高压工况下的介质渗漏问题。中间的泵壳采用分段式堆叠结构，每段泵壳的对接止口做了高精度的同轴度限位设计，装配时无需额外调整即可保证整段泵腔的同轴度误差控制在允许范围内，降低现场装配的调试难度，也方便后期对叶轮、密封件等易损部件进行拆解更换。伸出泵体顶部的动力输入轴做了加粗设计，轴伸端的直径匹配常规联轴器的安装尺寸，可直接与标准驱动电机的输出轴通过联轴器连接，轴与泵壳的接触位置预留了机械密封与填料密封的双安装位，可根据输送介质的腐蚀性、温度参数灵活选择密封形式，无需对泵体结构做二次修改。叶轮部分的叶片采用后弯式流道设计，叶片与轮毂的连接位置做了圆弧过渡处理，

　　既减少流体在流道内的水力损失，提升泵组的运行效率，也能避免介质中的固体杂质在叶片根部堆积造成的动平衡失效问题。从安装边界来看，泵组底部的安装法兰外径覆盖了整个泵体的最大投影尺寸，安装时只需在基础平台上对应法兰孔位预留螺栓固定孔即可完成定位，无需额外制作独立的安装支架，垂直方向的总高度可根据实际输送扬程需求调整中间泵段的堆叠数量，适配不同的工况参数要求。在结构细节处理上，泵壳外壁的环形加强筋沿圆周方向均匀分布，既提升了泵壳在高压工况下的结构强度，避免泵壳受内压作用产生形变，也能在泵组运行时辅助散发介质传递的热量，降低密封件与轴承组的工作温度。整套结构的装配逻辑遵循从下到上的堆叠顺序，底部进水端法兰先与基础管路固定，

　　随后依次安装下段蜗壳、叶轮组件、中段泵壳、上段蜗壳、密封组件、轴承座与顶部动力输入轴，所有转动部件的装配同轴度依靠各段止口的加工精度保证，装配完成后只需手动盘车确认无卡滞即可完成调试，大幅降低现场安装的技术门槛。针对不同的介质输送场景，这套结构的过流部件可根据需求更换对应材质，输送清水类介质时可采用常规铸铁材质降低成本，输送腐蚀性介质时可更换不锈钢过流部件，所有连接尺寸保持通用互换性，无需改动整体安装尺寸即可完成材质适配。在实际选型应用中，设计人员可直接基于这套装配结构调整叶轮直径、泵段数量来匹配不同的流量、扬程参数，无需重新设计整体连接结构，能大幅缩短定制化泵组的设计开发周期，也能减少后续生产过程中的模具、工装投入成本。
