NEMA23规格步进电机高精度结构设计

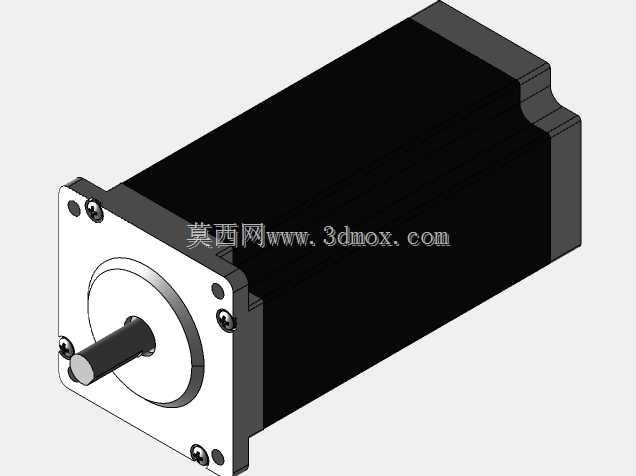

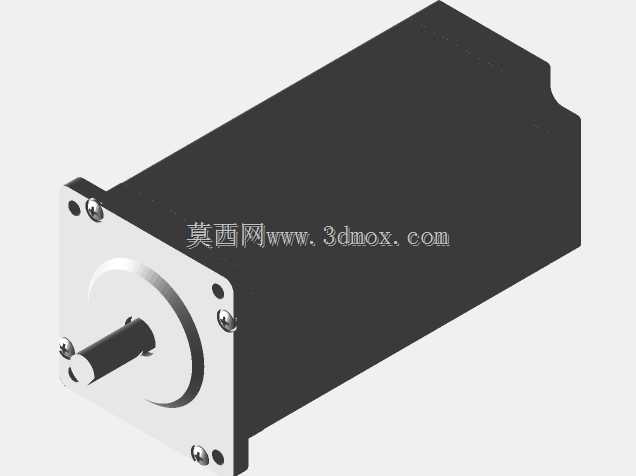

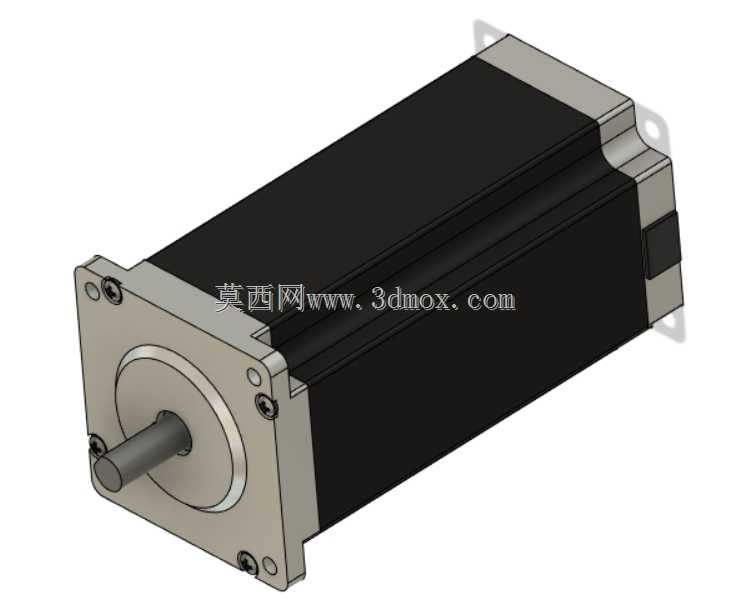

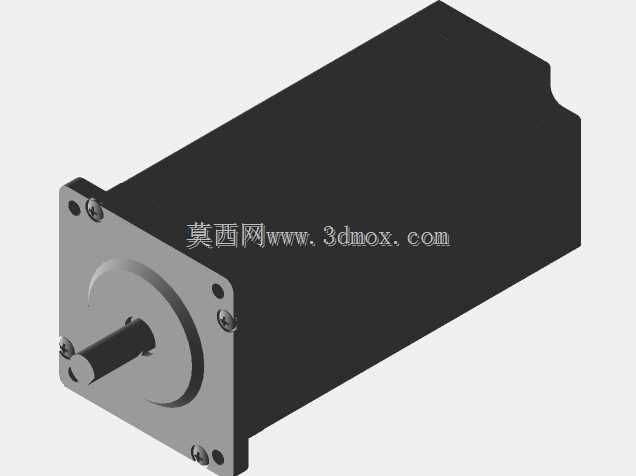

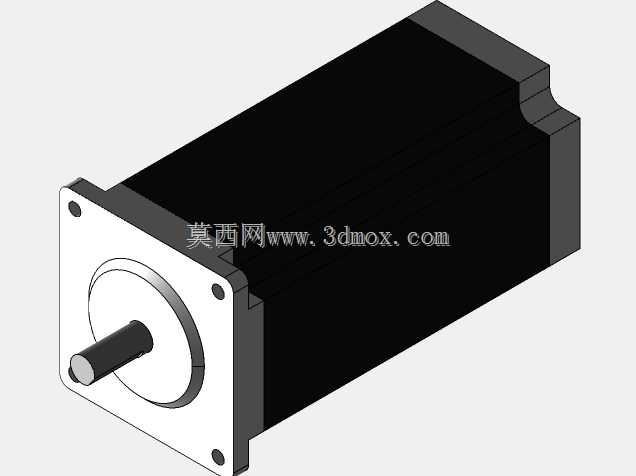

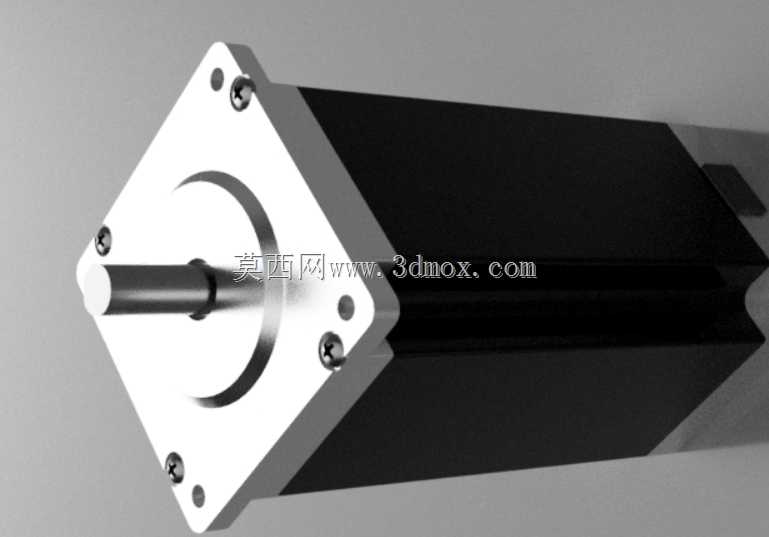

　　在非标自动化设备、小型数控加工平台、3D打印运动轴、桌面级机械臂这类对开环控制精度有稳定要求的场景里，NEMA23规格步进电机是应用覆盖率极高的动力执行元件，这类电机的安装法兰尺寸遵循统一的行业标准，能适配绝大多数通用安装支座、同步轮传动副、丝杠直连结构，不需要额外做定制转接件，大幅降低设备组装阶段的适配成本。从结构设计逻辑来看，这款步进电机采用方形法兰安装面，法兰端面上的安装孔位按照NEMA23标准的孔距排布，定位止口的尺寸公差控制在过渡配合区间，装配时能快速和设备安装板完成定位，避免电机输出轴和传动部件出现同轴度偏差，长期运行时不会因为偏心问题产生额外径向载荷，能有效延长输出端轴承的使用寿命。电机本体采用方形叠片定子结构，

　　相比圆形截面的同规格电机，方形外壳在安装时能更好地贴合设备安装面，侧面预留的固定平面也方便加装传感器、走线固定座这类附属配件，叠片定子的冲片精度直接决定电机的步距角一致性，设计时每一片硅钢片的叠压公差都控制在极小范围内，能有效降低电机运行时的铁损，减少低速运行时的振动和发热。输出轴采用单出轴D型切边结构，这种设计相比光轴结构，在装配同步轮、联轴器、齿轮这类传动件时，不需要额外打顶丝孔就能传递额定扭矩，避免长期正反转切换时出现传动件打滑的问题，轴伸长度的设计也覆盖了绝大多数常规传动件的安装宽度，不需要用户额外做轴长裁切，同时轴端的倒角处理能让装配过程更顺畅，不会刮伤联轴器的内孔壁。从安装边界来看，这款电机的法兰边长为标准57mm，

　　也就是行业内常说的57型步进电机，安装孔的中心距为47.1mm，适配M4规格的安装螺丝，输出轴直径为6.35mm，D型切边的平面到轴圆心的距离符合通用传动件的内孔尺寸标准，电机本体的长度根据扭矩等级不同有多个规格，这个三维模型还原的是常规扭矩版本的外形尺寸，能满足大部分中低负载运动轴的选型参考需求。在实际设备选型阶段，结构工程师可以直接调用这个三维模型完成设备的整体装配干涉检查，确认电机和周围走线槽、传感器、外壳结构件的安全间隙，不需要手动测绘电机外形，能大幅缩短设计阶段的建模周期。电机尾部的出线端采用标准的径向出线结构，出线位置的凸台尺寸也做了还原，设计走线时可以提前预留出线的弯曲半径，避免线材和运动部件产生剐蹭。从功能特性上来说，这类步进电机采用开环控制方式，不需要额外加装编码器就能实现精准的角度控制，搭配对应的细分驱动器时，步距角可以细分到极小的角度单位，能满足低速运动场景下的平稳运行需求，在点胶设备、激光雕刻机、小型传送带这类负载波动不大的设备上，能稳定输出额定扭矩，不会出现丢步问题。设计这款电机的三维模型时，重点还原了安装相关的所有关键尺寸，包括法兰面的止口深度、安装孔的沉头深度、输出轴的轴肩位置、本体的安装平面度，这些尺寸都是结构设计时最关注的配合尺寸，至于电机内部的绕组、磁钢这类不需要外部装配配合的结构，模型做了简化处理，既能保证装配检查的准确性，也能降低模型的文件体量，方便在大型装配体里调用。

　　很多刚接触非标设计的工程师在选型步进电机时，容易忽略电机本体的安装空间和周围结构的干涉问题，比如电机尾部的出线空间、安装螺丝的操作空间，这个模型把这些细节都做了还原，工程师在做整体布局时，可以直接模拟螺丝的安装路径，确认扳手操作的空间是否足够，避免实际加工组装时出现螺丝无法锁紧的问题。另外，电机外壳的散热筋结构也在模型上做了体现，这类方形电机的外壳本身就是散热结构，长期运行时产生的热量通过外壳和安装板传导出去，设计时如果电机和安装板之间加装绝缘垫片，需要考虑垫片对散热效率的影响，预留足够的散热空间，避免电机长时间高温运行导致扭矩衰减。在传动匹配方面，这款电机的输出轴可以适配多种传动方式，直连滚珠丝杠时可以选用梅花联轴器或者膜片联轴器，补偿少量的同轴度误差；搭配同步带传动时，可以选用对应内孔尺寸的同步轮，通过顶丝固定在D型轴上，传递扭矩时不会出现相对转动；驱动齿轮齿条结构时，也可以直接安装齿轮，不需要额外做轴转接。不同的传动方式对电机的轴伸长度要求不同，这个模型的轴伸尺寸符合行业通用标准，能适配市面上绝大多数的标准传动配件，不需要定制加工。在设备维护层面，标准化的安装尺寸也让后期的配件更换更方便，不需要修改设备的安装结构，直接替换同规格的电机就能完成维护，降低设备的停机维护时间。
