多格方形冰块成型托盘结构设计

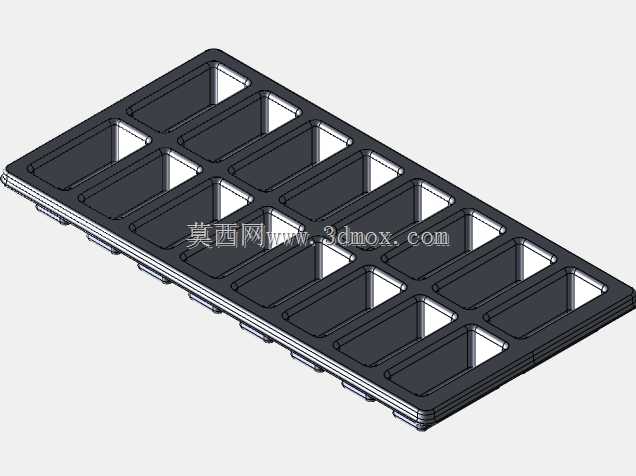

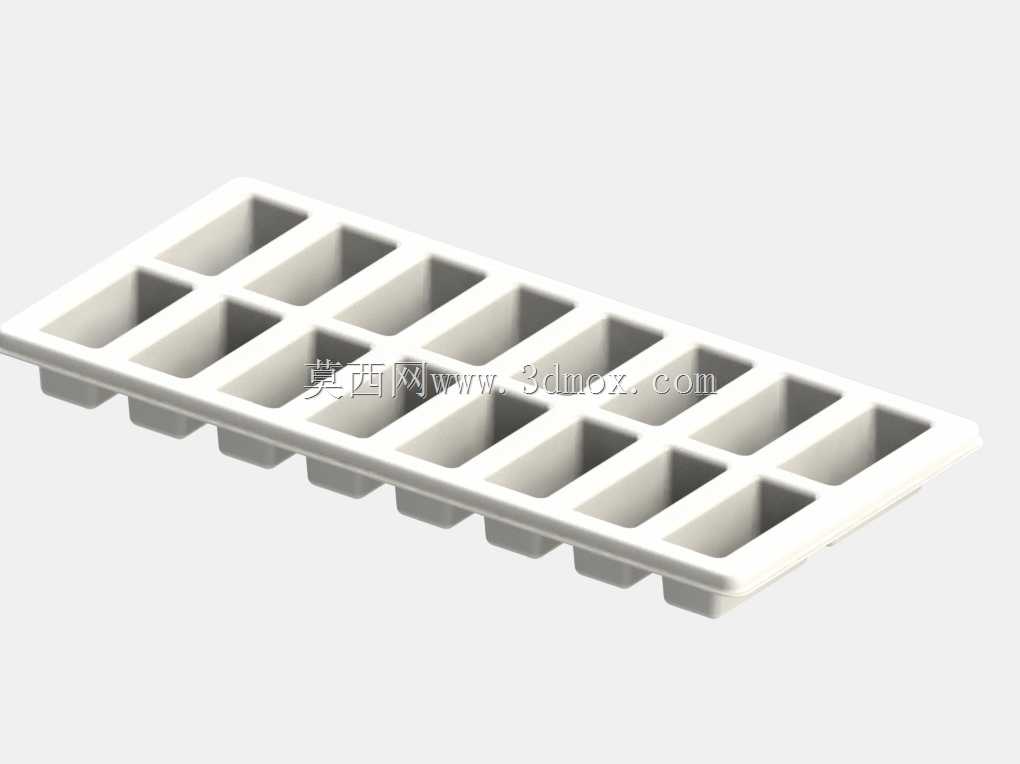

　　这款多格方形冰块托盘，核心应用场景覆盖商用餐饮后厨、饮品门店、家庭日常冷冻制冰需求，同时适配3D打印快速打样验证、小批量定制化生产的场景，区别于传统单格或异形格冰格，这款托盘采用规整的矩阵式方格排布，单格为等尺寸的方形腔体，单格腔体深度与开口边长比例经过反复验证，既保证冰块成型后具备足够的握持体积，适配常规饮品杯的投放尺寸，又能避免腔体过深导致冰块脱模困难、冷冻周期过长的问题。

　　从功能特性来看，托盘整体采用食品接触级的硬质塑料材质设计，边缘做了加厚的围边结构，一方面提升托盘整体的结构刚性，在从冰箱冷冻层取放、搬运过程中不会因为低温脆化或受力出现弯折变形，避免腔体内未完全冻结的水洒漏；另一方面加厚围边也能作为堆叠定位的边界，多个同规格托盘叠放时，上层托盘的底部加强筋可以刚好嵌入下层托盘的围边内侧，不会出现滑移错位，充分利用冷冻柜的垂直存储空间。每个冰格腔体的底部都做了微小的脱模斜度，侧壁从开口向底部逐步收窄，同时腔体之间的连接筋做了等厚度的均匀设计，在注塑生产环节可以保证塑料熔体的充模流动均匀，避免出现缺胶、缩痕等成型缺陷，同时均匀的壁厚也能保证冷冻过程中冷量传递的一致性，所有格内的水可以在相近的时间内完成冻结，不会出现部分格冰块已经完全冻实、部分格中心仍存液态水的情况。

　　设计过程中首先明确了安装与使用的边界尺寸：托盘整体的长宽尺寸适配常规家用冰箱冷冻抽屉的内部净宽，不会出现放不进常规冷冻层的问题，整体高度控制在单格冰块高度加底部加强筋、顶部围边的总厚度，既不会因为过高浪费冷冻空间，也不会因为过矮导致单格冰块体积过小，无法满足饮品降温的使用需求。托盘底部设计了交错的加强筋结构，在不增加整体壁厚、不额外提升材料用量的前提下，大幅提升托盘底面的抗形变能力，即使托盘装满水后整体放置在不太平整的冷冻层搁板上，也不会出现底面凹陷、侧倾漏水的问题。

　　考虑到实际使用中的脱模需求，每个冰格腔体的边角都做了小半径的圆角过渡，没有尖锐的直角结构，一方面避免尖锐直角位置在冷冻过程中出现应力集中，导致托盘长期使用后出现开裂，另一方面圆角结构也能让冰块在受到轻微扭转外力时，顺利与腔体壁脱离，不需要额外用力抠取就能完整取出冰块，减少使用过程中的破损概率。托盘的两侧没有额外设计突出的把手，而是将把手功能集成在两端的围边位置，做了内凹的抠手结构，既不会额外增加托盘的整体外形尺寸，又能方便使用者带着隔热手套从低温环境中取出托盘，避免手部直接接触低温材质造成冻伤。

　　在3D打印适配性上，这款托盘的所有结构都做了无悬空的优化设计，打印过程中不需要添加额外的支撑结构，采用常规的PLA或食品级PETG材料就可以完成打印，打印完成后只需要简单去除毛边就可以直接使用，非常适合小批量定制或者个人自制使用。如果用于量产注塑，这款产品的分型面设置在托盘顶部的围边平面，模具结构简单，没有复杂的抽芯结构，生产效率高，成型后的飞边容易去除，后续的批量化生产成本可控。

　　实际使用过程中，这款托盘除了制作纯水冰块之外，也可以用来冷冻分装辅食、制作手工皂小切块、冷冻分装草本冰块等拓展用途，规整的方格尺寸可以让制作出来的成品尺寸统一，方便后续的定量取用与存储。腔体之间的连接筋宽度经过优化，既保证了相邻腔体之间的结构连接强度，又不会因为筋位过宽导致整体托盘的重量过大，拿取费力。托盘整体的表面做了哑光的细磨砂纹理设计，不会因为表面过于光滑导致沾水后与冷冻层搁板粘连，同时哑光表面也不容易残留水渍和指纹，日常清洁打理更加方便，用常规的海绵加洗洁精就可以清洗干净，不会在纹理缝隙中残留污垢。
