中远球流线型曲面造型结构设计

　　做通讯终端配套结构设计快十二年，经手的异形曲面壳体没有一百也有八十，这次的中远球造型，最初是配合户外便携通讯信号中继配件做的外观承载结构，拿到需求的时候，甲方明确提了三个硬指标：手持握持时不能有硌手的棱角，跌落时曲面结构要能均匀分散冲击力，内部要预留出信号模块、供电单元的安装腔体，不能出现信号屏蔽的结构死角。

　　一开始做草绘的时候，我先推翻了之前常规的圆角矩形壳体方案，那种结构虽然开模简单，但是握持时的贴合度很差，尤其是户外作业人员戴防滑手套操作的时候，边角的棱线很容易卡手套缝线，长时间持握会有明显的压痕。后来我从球面的应力分散特性找思路，纯整球的结构虽然受力均匀，但是放置的时候容易滚动，没法在倾斜的作业面稳定放置，所以我在球面的侧下方做了一个内收的弧面切角，这个切角的曲率我前后调了七版，先是用曲率梳检查曲面的G2连续性，确保整个外表面没有曲率突变的棱线，避免后期注塑的时候出现应力痕，同时这个切角形成的近似平面的支撑区，能让整个结构在30度以内的倾斜硬质平面上保持稳定，不会出现滑移滚落的情况。

　　尺寸边界这块我是先从内部元器件的堆叠开始反推的，内部核心的信号处理模块尺寸是42mm38mm12mm，供电的圆柱电芯直径18mm长度45mm，我把这两个核心部件的安装位做了错位排布，电芯沿着球面的径向布置，信号模块放在靠近切角支撑区的位置，这样整个结构的重心刚好落在切角支撑区的投影范围内，不管是手持还是放置的时候，重心都不会偏出支撑边界，不会出现头重脚轻的情况。最终确定的整体最大外轮廓直径是78mm，切角支撑区的平面宽度是22mm，壳体的壁厚我统一设为1.8mm，这个厚度是兼顾ABS注塑成型的流动性和结构强度的最优值，太薄的话跌落时容易出现开裂，太厚的话表面容易出现缩痕，还会不必要地增加整体重量。

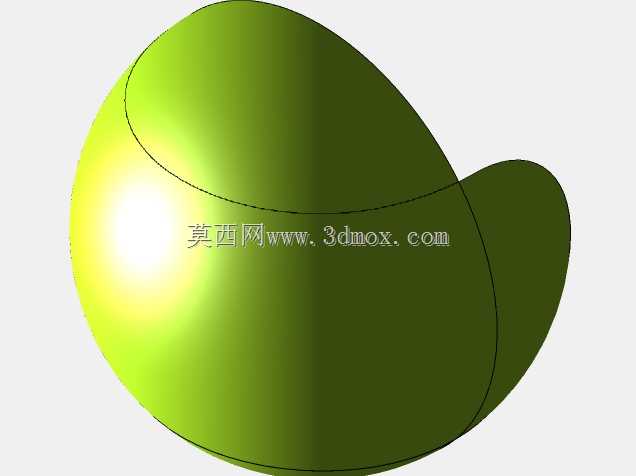

　　曲面建模的时候我没有用简单的旋转加切除的方式，那样做出来的曲面在切角和主球面的衔接处很容易出现收敛褶皱，我是先搭了三条主控制线：一条是绕主轴线的整圆轮廓线，一条是切角处的闭合弧边线，还有一条是连接两个轮廓的空间过渡样条线，然后用边界混合命令生成主曲面，生成之后我逐段检查了曲面的高斯曲率分布，确保过渡区域的曲率变化是均匀过渡的，没有出现曲率反转的区域，不然后期做曲面加厚的时候很容易出现几何错误，也会给后续的模具加工带来麻烦，毕竟模具的电极加工需要曲面的法向一致，要是有曲率反转的区域，精加工的时候很容易出现弹刀的问题。

　　实际应用场景里，这个结构除了作为通讯中继配件的承载壳体，因为曲面的流线型特性，还可以适配户外便携照明、小型环境监测传感器的外壳，整个外表面没有突出的结构件，放在作业服的口袋里不会勾挂布料，曲面的造型在手持的时候，手掌的贴合面积比常规的方形壳体大30%左右，长时间持握的疲劳感会低很多。我在做结构拆分的时候，把上下壳的分型线设在了球面最大轮廓线往切角方向偏移2mm的位置，这个位置的分型线刚好在手持时手掌不会接触到的区域，不会因为合模线的毛刺影响握持手感，同时卡扣的位置我均匀布置了6处，每处卡扣的扣合量设为0.8mm，既保证了上下壳的结合强度，又不会因为扣合量太大导致拆卸维护的时候撬坏壳体。

　　安装边界这块，内部的安装柱我都是顺着曲面的法向做的，每个安装柱的根部都做了R2的圆角过渡，避免注塑的时候出现应力集中，安装柱的高度比内部元器件的安装面高0.2mm，这样装配的时候螺丝锁紧之后，不会出现元器件被顶起的情况，同时在信号模块对应的壳体区域，我特意没有加任何的加强筋结构，避免金属螺丝或者加强筋的位置对信号造成遮挡，影响信号的收发效率。之前做类似的球形壳体的时候，曾经遇到过加强筋布置不合理导致信号衰减20%的问题，这次在建模阶段我就提前把信号覆盖区域的结构做了避让，所有的加强筋都布置在靠近切角支撑区和电芯安装位的周边，既保证了壳体的整体刚性，又不会对信号传输造成干扰。

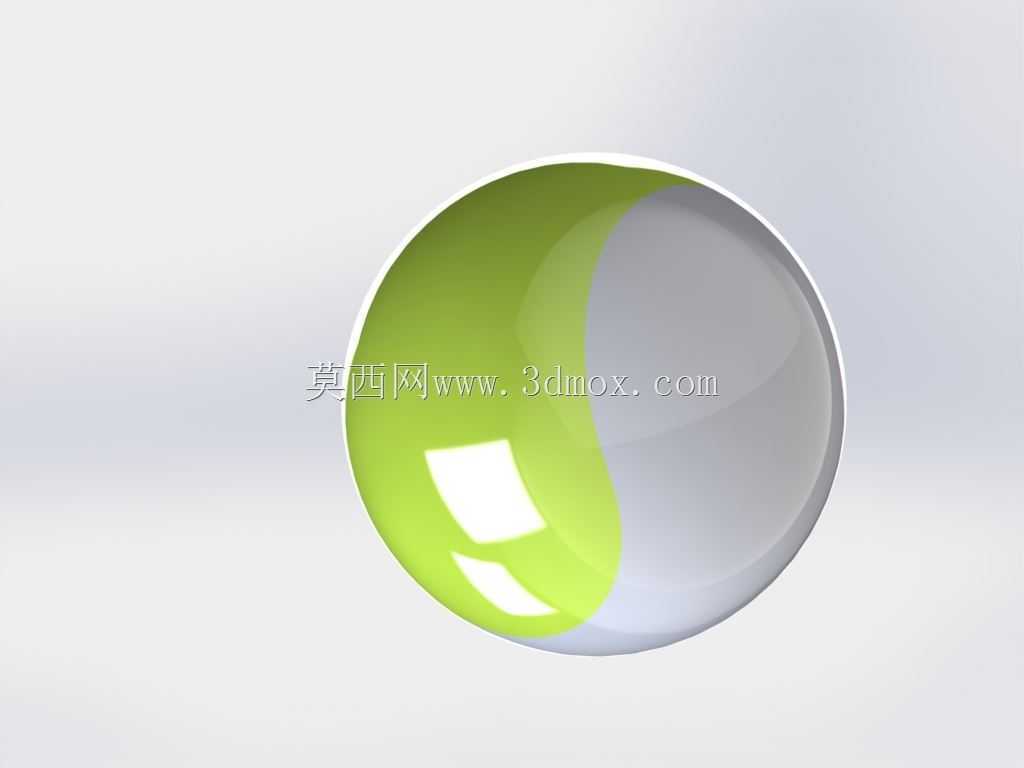

　　做曲面的外观细节的时候，我没有加多余的装饰槽或者纹理，整个外表面是光滑的曲面，后期做表面处理的时候可以直接做哑光晒纹，既不容易留下指纹，也能提升手持时的摩擦力，避免沾水之后打滑。之前有过类似的产品因为表面做了高亮抛光，户外使用的时候沾了手汗很容易滑手跌落，光滑曲面加细晒纹的处理，刚好平衡了外观质感和实用防滑的需求。整个结构的建模过程中，我反复做了多次干涉检查，确保内部的所有元器件安装位都没有和壳体结构出现干涉，同时预留了0.3mm的装配间隙，考虑到注塑件的成型公差，这个间隙量既能保证装配的时候不会出现卡滞，又不会因为间隙太大导致元器件在壳体内部出现晃动。
