工业用锥形超声换能器结构设计

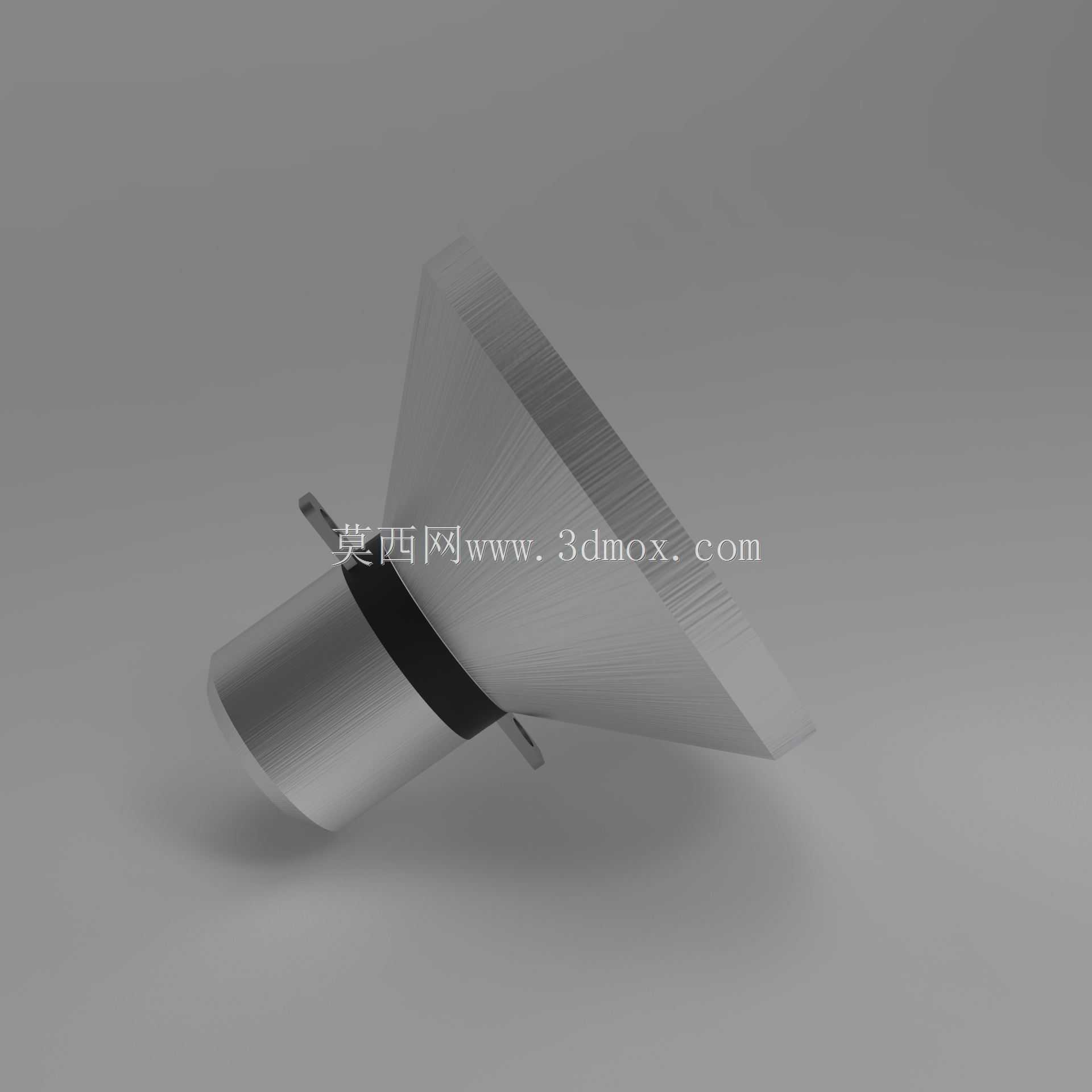

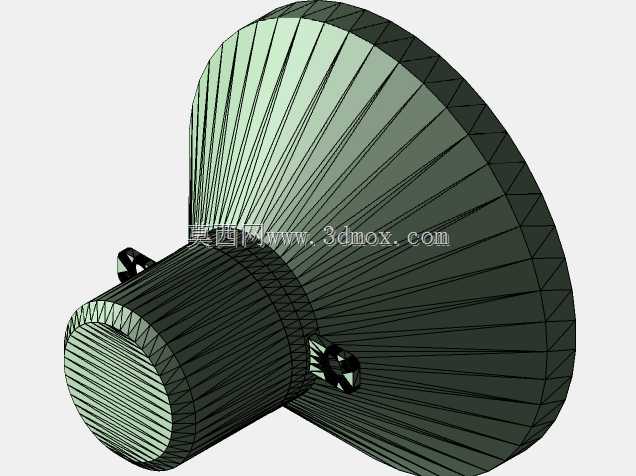

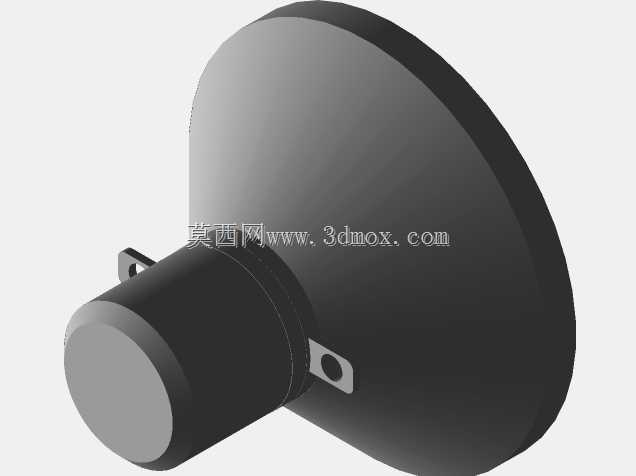

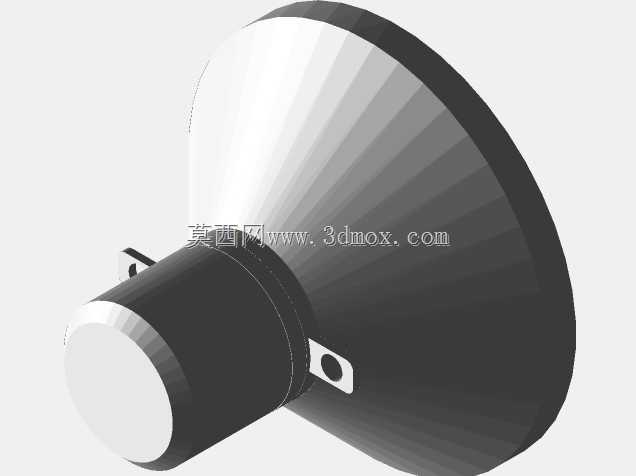

　　这款锥形结构的超声换能器，是超声清洁、超声加工类设备里的核心声学换能部件，日常在工业小型清洗槽、桌面级超声清洁设备、实验室超声分散装置里都能见到同结构产品的应用，核心作用是将输入的高频电信号转换为同频率的机械振动，通过端面的振幅放大结构把振动传递到耦合介质中，实现空化清洁、物料分散、超声焊接辅助等实际功能。从结构设计逻辑来看，这款换能器采用了后柱体前锥面的经典变幅结构，后端圆柱段是压电陶瓷堆叠的安装位，设计时预留了陶瓷片、电极片、预应力螺栓的装配空间，通过中心螺栓给压电陶瓷堆施加恒定预紧力，避免陶瓷片在高频往复振动中受拉应力出现碎裂，这也是功率超声换能器最核心的结构可靠性设计要点。前端的锥形变幅段承担振幅放大的作用，

　　锥面的锥度设计直接决定了振幅放大系数，小端的输出端面直接和清洁槽的槽底、或者工具头连接，设计时需要保证锥面的过渡平滑，不存在应力集中的直角台阶，避免高频振动下在结构突变位置产生疲劳裂纹。安装边界方面，圆柱段和锥段衔接位置设计了一圈带安装孔的法兰凸缘，这是换能器的固定安装位，实际装配时法兰面和设备安装板之间会加装阻尼减震垫片，避免换能器的振动传递到设备壳体上造成不必要的能量损耗，同时也能降低设备运行的整体噪音，法兰上的安装孔位采用对称分布设计，适配常规的M6紧固螺栓安装，安装孔的中心距按照行业通用的换能器安装尺寸设计，能够直接替换同功率等级的常规换能器产品，不需要额外修改设备的安装板结构。从实际使用场景的适配性来看，

　　这款换能器的输出端锥面设计，能够让振动能量更集中地向输出端面传递，相比平面结构的换能器，在同等输入功率下，输出端面的振幅均匀性更好，适合用在对清洁均匀度要求较高的场景，比如小型精密零件清洁、牙科器械清洁、实验室样品分散处理等场景。结构设计上，后端圆柱段的直径匹配常规的压电陶瓷片外径，不需要额外定制异形陶瓷元件，能够直接采购标准规格的压电陶瓷配件进行装配，降低了生产加工的成本，同时圆柱段的尾部做了倒角处理，方便装配时快速套入陶瓷片和电极片，提升装配效率。在振动节点的设计上，法兰凸缘的位置刚好设置在换能器轴向振动的节点位置，这个位置的轴向振动振幅趋近于零，在这个位置做固定安装，能够最大程度减少振动能量通过安装结构向外泄露，

　　提升换能器的电声转换效率，这也是功率超声换能器结构设计中必须遵循的设计原则，如果法兰位置偏离振动节点，不仅会造成能量损耗，还会导致固定螺栓在高频振动下出现松动，长期运行甚至会出现螺栓断裂、换能器脱落的故障。另外，输出端面的平面度设计要求较高，实际加工时需要保证输出端面和换能器轴线的垂直度，这样在和槽体或者工具头粘接、螺接的时候，能够保证振动垂直传递，避免出现横向的振动分量，横向振动不仅会损耗能量，还会造成换能器自身的发热加剧，缩短使用寿命。这款换能器的整体结构没有多余的复杂异形特征，所有回转面都可以通过普通数控车床一次装夹加工完成，加工工艺性好，适合批量生产，金属部件采用常用的航空铝合金或者钛合金材质即可满足使用要求，铝合金材质成本更低，适合民用清洁类设备使用，钛合金材质的疲劳强度更高，适合长时间连续运行的工业级设备使用。在装配公差设计上，陶瓷片安装位的圆柱直径公差控制在较小范围内，保证陶瓷片能够顺利套入，同时不会出现过大的间隙，避免预应力施加不均匀导致陶瓷片受力碎裂，中心螺栓的安装孔和外圆柱面保证同轴度，避免螺栓倾斜导致预紧力偏载。
