M8螺杆橡胶支撑调平机脚结构

　　在各类工业生产设备、检测台架、小型输送线体的底部安装环节，这类带M8外螺纹螺杆的橡胶底座支撑件是极为常用的调平减震部件，区别于全金属的硬支撑脚，橡胶材质的底座本体可以在设备运行过程中吸收电机、传动机构产生的微幅振动，避免振动直接传导至地面引发共振噪音，同时也能防止设备硬底脚刮花环氧地坪、瓷砖地面的面层，在电子组装生产线、实验室检测仪器、小型包装设备的安装场景中应用占比极高。从结构设计逻辑来看，该部件采用金属螺杆与橡胶底座嵌合硫化的连接方式，螺杆选用标准M8外螺纹规格，螺纹段长度适配常规1.5-4mm厚度的设备底板安装孔，安装时无需额外焊接固定，只需在设备底板预设φ8.5的光孔，将螺杆从底板下方穿入后，

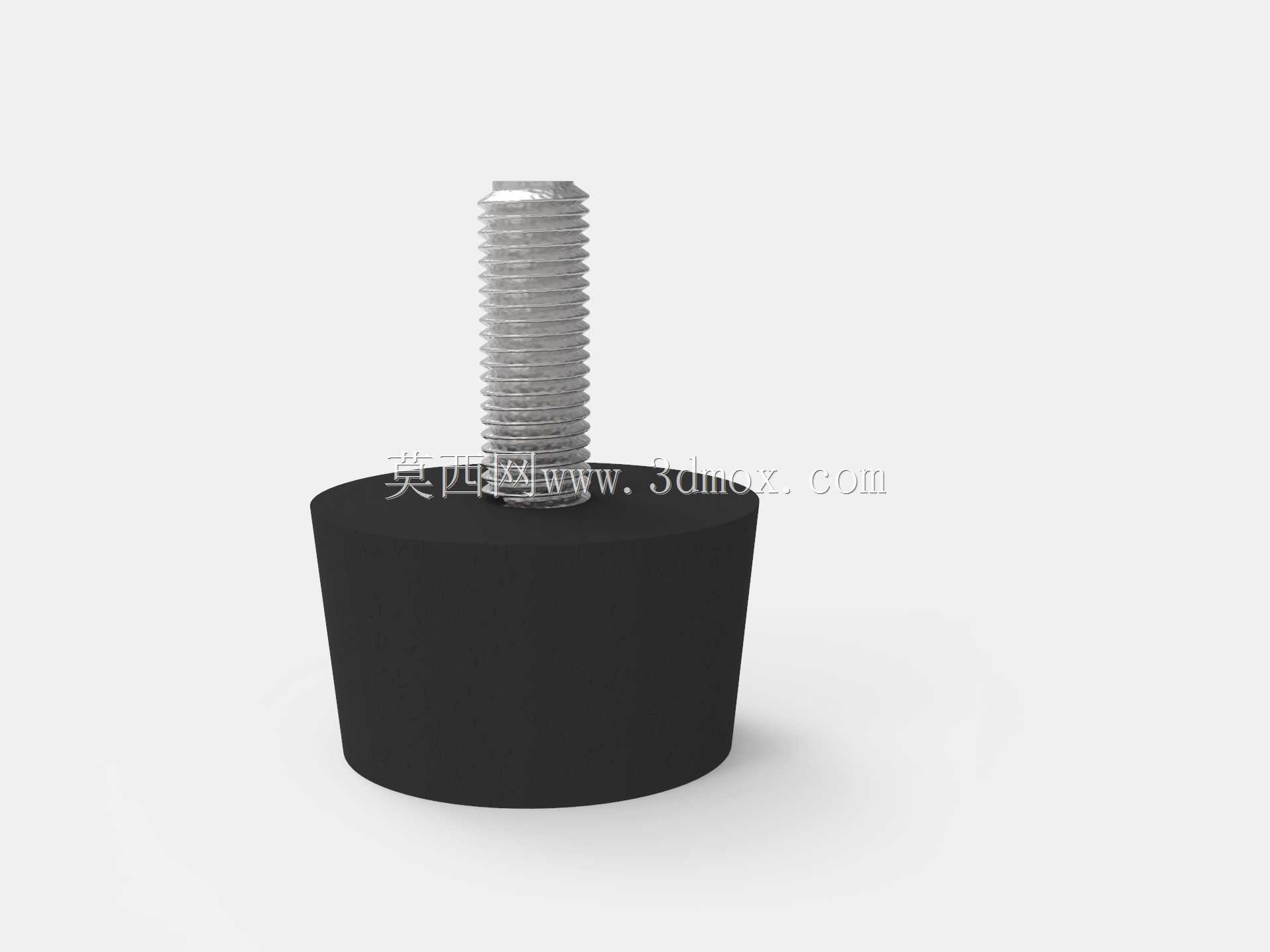

　　配合六角螺母与防松垫圈即可完成固定，单脚可通过旋转橡胶底座调整螺杆伸出长度，实现单点位的高度微调，四个同规格机脚配合使用时，可快速将设备台面调整至水平状态，抵消地面不平整带来的设备倾斜问题，避免设备内部的精密传动部件因倾斜出现偏磨、运行卡滞的问题。底座部分采用上窄下宽的锥台形橡胶结构，底部直径大于上部与螺杆衔接的直径，这种结构一方面可以增大与地面的接触面积，降低单位面积的对地压力，在较软的地面材质上也不会出现压痕，另一方面锥台的斜面结构可以让橡胶在承受垂直压力时产生均匀的弹性形变，不会出现局部应力集中导致橡胶开裂的问题，橡胶材质选用邵氏硬度65-70度的丁腈橡胶，兼顾支撑刚性与减震性能，

　　既不会因为橡胶过软导致设备承重后下沉量过大影响水平精度，也不会因为硬度过高失去减震缓冲的作用。从安装边界尺寸来看，该款机脚总高度为30mm，其中橡胶底座自身高度22mm，M8螺杆伸出橡胶底座的长度为8mm，安装时设备底板底部到地面的最小预留高度为22mm，螺母锁紧后螺杆露出螺母的长度建议控制在2-3个螺距，避免螺纹啮合长度不足导致承重后滑牙，单脚额定静承重可达80kg，四个一组使用时可满足总重300kg以内的中小型设备支撑需求，在实际选型过程中，若设备运行时存在较大的持续振动，可在橡胶底座底部额外增加一层1mm厚的丁基橡胶防滑垫，进一步提升抓地力，避免设备运行过程中出现位置滑移。在三维建模过程中，

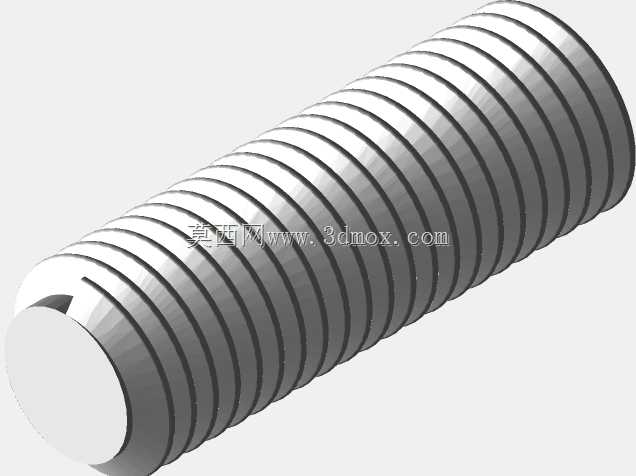

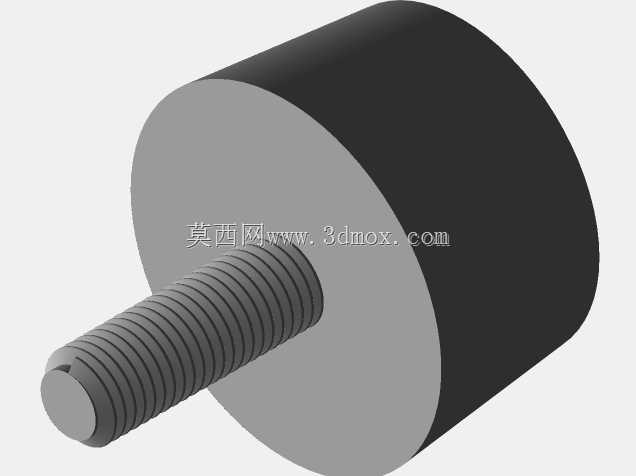

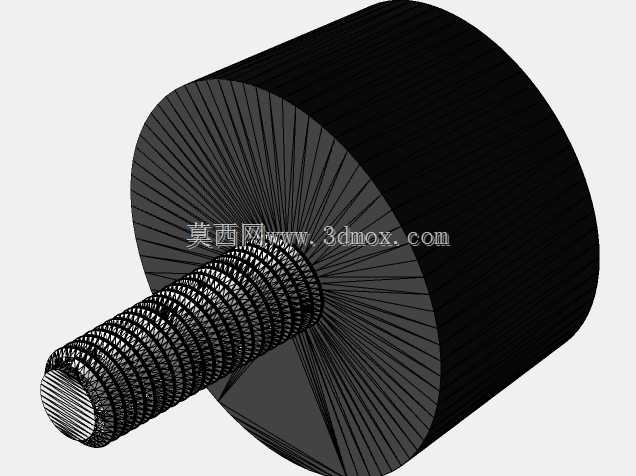

　　需要重点还原螺杆与橡胶底座的嵌合结构，螺杆部分按照GB/T 5783的M8外螺纹标准建模，螺纹牙型精度控制在6g级，橡胶底座的锥度控制在1:10，底部边缘做R1的圆角过渡，避免直角边缘在受压时出现开裂，建模时需要注意橡胶与金属嵌件的结合面不能出现缝隙，还原硫化粘接的工艺特征，在装配场景中使用该模型时，可直接将螺杆部分与设备底板的安装孔添加同轴配合，底座底面添加与地面的重合配合，即可快速完成设备底部支撑的装配布局，无需额外调整配合关系。这类支撑脚相比带防滑盘的全金属调节脚，成本更低，减震效果更优，同时橡胶材质本身具备一定的绝缘性能，在低压电器设备、小型电子检测设备的安装中，还可以起到辅助绝缘的作用，避免设备漏电时电流直接传导至地面引发安全隐患，在日常维护过程中，若橡胶底座出现老化开裂，只需拧下固定螺母即可快速更换，无需对设备主体进行拆解，维护成本极低。在生产线布局调整时，这类机脚的调平范围可以覆盖±5mm的地面高度差，大部分普通工业厂房的地坪平整度误差都可以通过该机脚的调节量抵消，无需额外垫塞金属薄片调整水平，大幅缩短设备移位安装的调试时间，在一些需要频繁移动位置的小型设备上，该类机脚的橡胶底座还能降低移动过程中与地面的摩擦阻力，相比硬底脚拖动时更省力，也不会在拖动过程中刮伤地面。
