欧姆龙sx-674槽型光电限位检测光开关

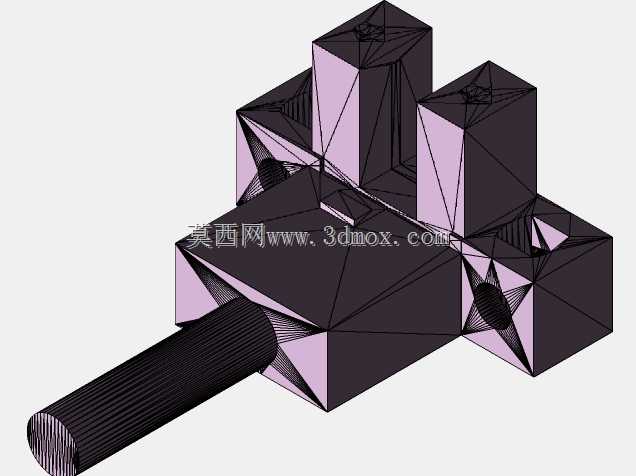

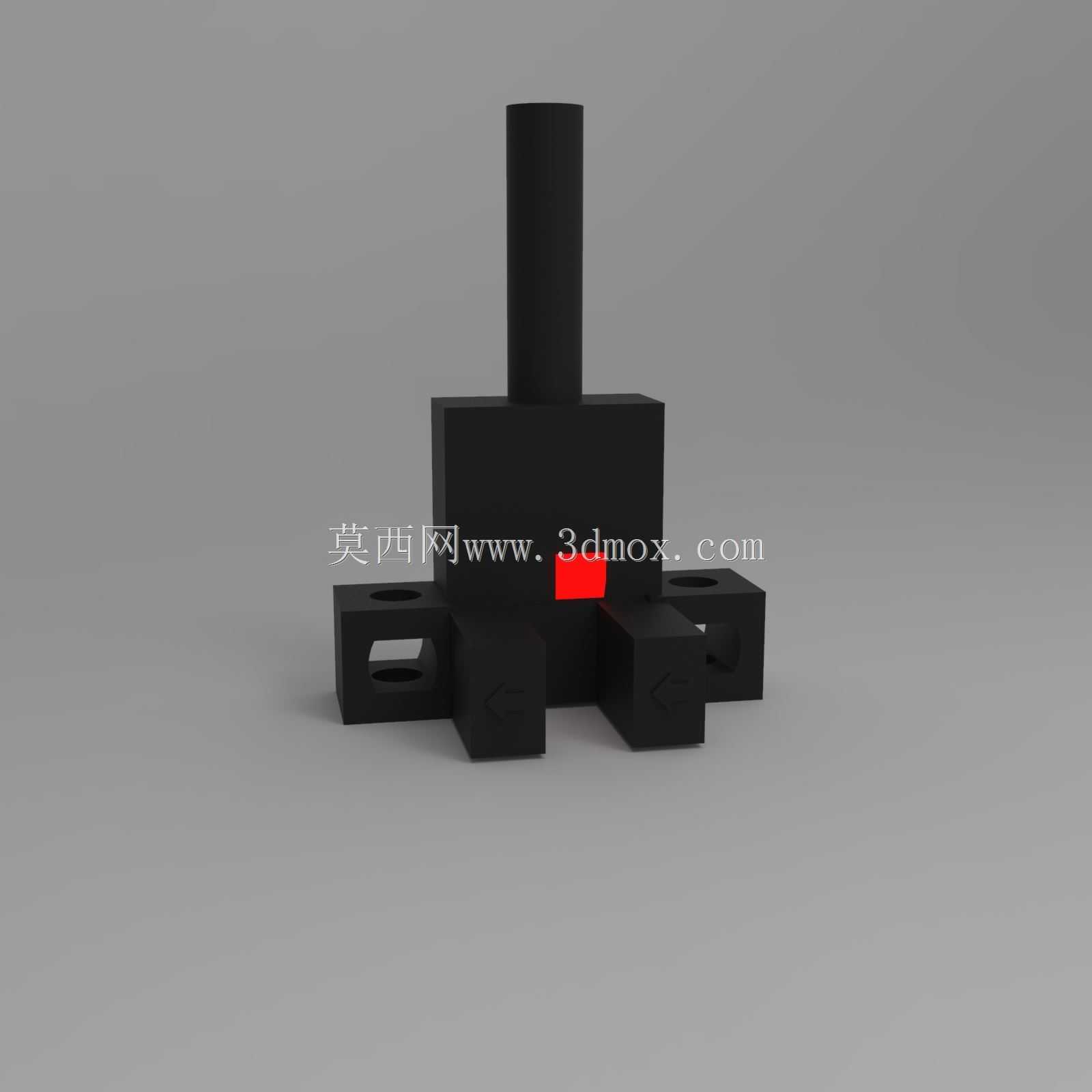

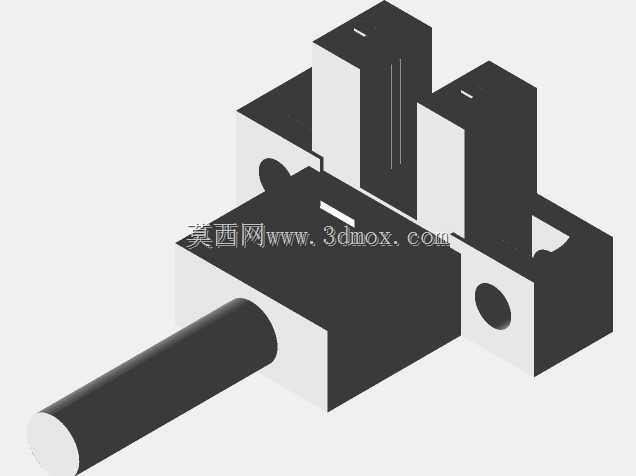

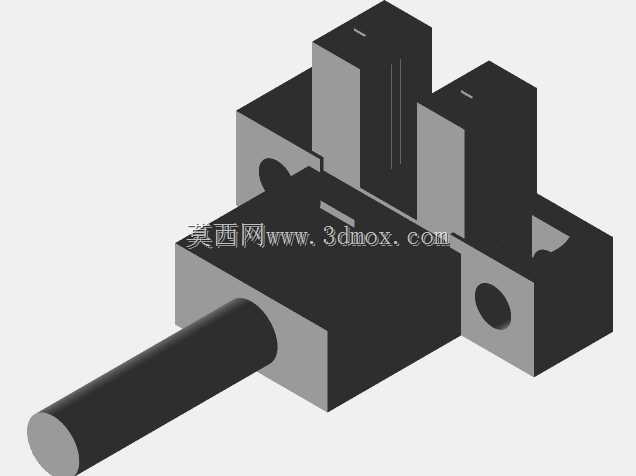

　　这款槽型光电检测元件，是自动化产线、小型设备点位检测场景里应用极广的一类传感部件，日常在3C电子组装线的工位到位检测、小型输送线的物料过料计数、非标设备的机构原点复位、滑台行程限位防护等场景中，都能见到同结构产品的身影。它依靠槽口内的红外光通断来输出检测信号，属于非接触式检测元件，相比机械接触式限位开关，没有机械触点的磨损问题，响应速度更快，触发位置重复精度更高，长期运行的稳定性更优，不会因为触点氧化、机械结构疲劳出现触发失灵的问题，适合高频往复动作的设备点位使用。从结构设计来看，主体采用方正的黑色工程塑料壳体，顶部伸出的圆柱段是出线端的防护结构，用来保护内部引出的信号线缆，避免线缆在设备布线弯折时，根部出现断线问题，

　　壳体两侧对称伸出带安装孔的固定耳，安装孔为长圆形设计，安装时可以在小范围内调整前后位置，方便对齐检测点位，降低安装时的对位精度要求，现场装配调试的容错率更高。中间的检测槽口是核心功能区，槽口一侧内置红外发射端，另一侧内置接收端，当有不透明的检测挡片从槽口中间穿过时，红外光束被遮挡，元件就会输出对应的电平信号，给设备的控制系统传递到位信号，触发后续的动作逻辑，比如滑台到达原点位置后停止运行、物料经过检测点后计数加一、机构移动到极限位置后切断动力输出防止硬碰撞。设计时的安装边界需要重点关注，首先是槽口的中心高度要和配套的检测挡片运动轨迹对齐，挡片插入槽口的深度要覆盖整个光束发射接收区域，不能太浅导致漏检，也不能太深碰到槽体内壁造成磨损；

　　两侧固定耳的安装面要保持平整，锁紧螺丝时要对角逐步拧紧，避免壳体受挤压出现形变，影响内部光学元件的对位精度，导致检测灵敏度下降。顶部出线端的线缆要预留足够的弯曲半径，不能在出线根部直接直角弯折，布线时要避开设备上的运动部件，防止线缆被拉扯、剐蹭造成破损。这类光电开关的检测响应延迟在微秒级别，完全能满足中低速自动化设备的点位检测需求，相比漫反射式光电开关，它的检测距离固定，不受被测物体表面颜色、反光率的影响，检测可靠性更高，只要挡片能正常遮挡光束就能稳定触发，不需要针对不同材质的被测物调整灵敏度参数，现场调试的工作量更小。在结构建模的时候，要准确还原固定耳的安装孔位尺寸、槽口的宽度与深度、顶部出线柱的直径与高度，

　　这些尺寸直接影响后续装配时的适配性，如果安装孔位偏差超过0.5mm，现场安装时就会出现螺丝无法穿入的问题；槽口尺寸如果建模偏差过大，会导致实际使用时挡片无法正常插入，或者间隙过大出现检测误判。壳体的边角都做了小圆弧过渡处理，没有尖锐的棱角，既可以避免装配时划伤操作人员，也能减少壳体应力集中的问题，提升注塑生产时的成品率，降低长期使用中受外力冲击出现开裂的概率。日常选型搭配时，要根据设备的运动速度选择对应的响应频率型号，根据控制系统的接口类型选择对应的输出方式，安装时要尽量远离强电磁干扰源，比如大功率伺服电机、变频器的动力线旁，避免信号传输受到干扰出现误触发，信号线缆尽量和动力线分开布线，保持足够的安全间距，如果无法避开要使用屏蔽线缆，并且将屏蔽层可靠接地。
