Nextion4.3英寸嵌入式串口显示屏结构

　　做嵌入式人机交互界面选型的时候，这类4.3英寸的串口屏是很多工控、小型智能设备项目里绕不开的部件，这次拆解还原的这款Nextion基础款显示屏，在实际项目里的适配场景非常广，从小型环境监测终端、充电桩操作面板，到小型自动化设备的参数设置界面、家用智能设备的触控交互端，都能看到同规格产品的应用。

　　从实际使用的角度说，这类显示屏的核心作用是替代传统的数码管、按键组合的交互方案，把参数显示、触控输入、状态反馈整合在一块面板上，不需要额外搭建复杂的显示驱动电路，只需要通过串口和主控板通讯，就能完成界面元素的调用、触控指令的回传，能大幅降低下位机的程序开发工作量，很多做小型智能设备的团队都会优先选这类成熟的串口屏方案，缩短项目的开发周期。

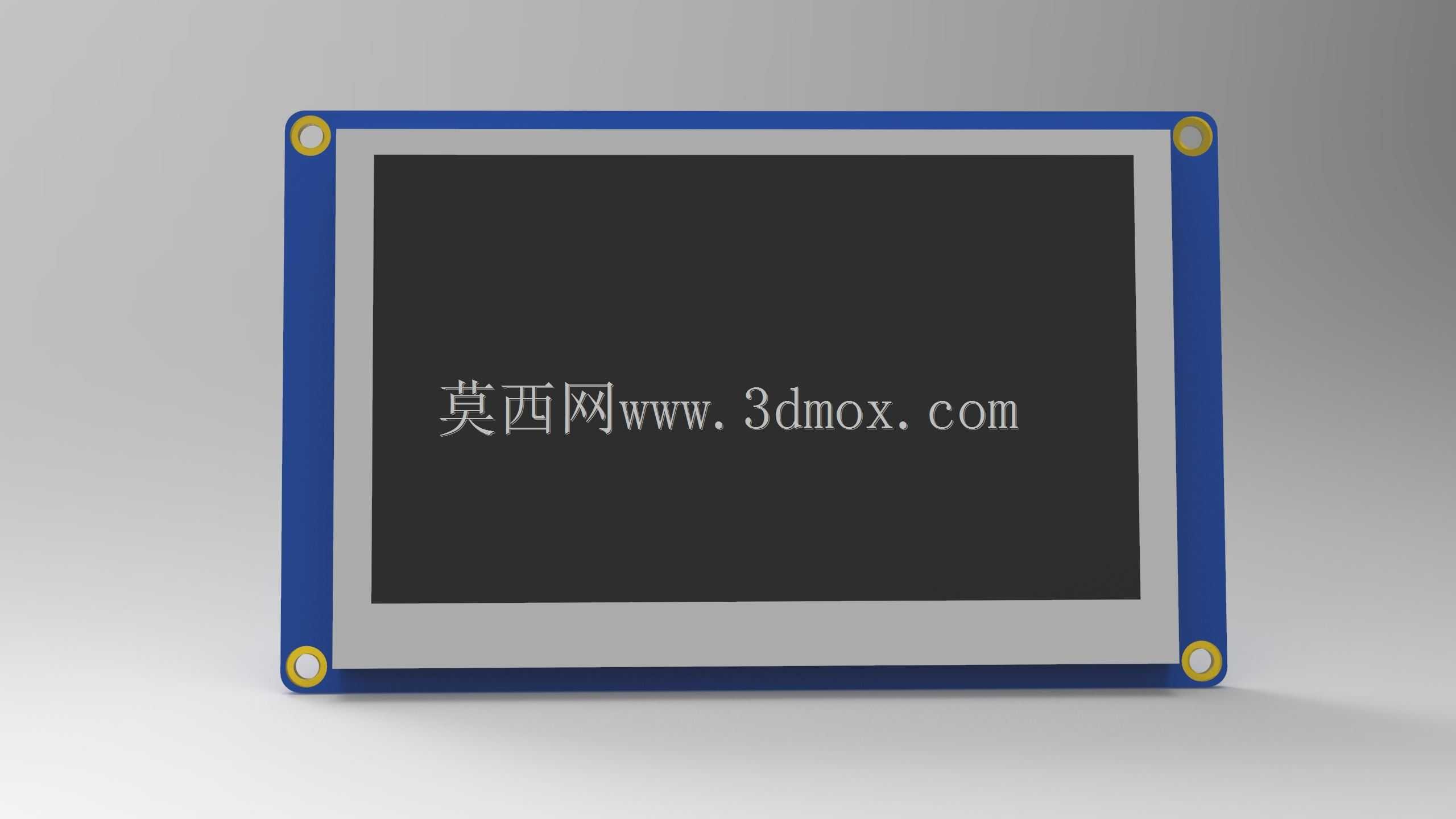

　　看这款产品的结构设计，整体采用蓝板边框加金属固定孔的布局，四个角的安装孔是嵌入式安装的核心定位点，孔位内嵌金属衬圈，避免反复拆装的时候把PCB板的基材拧裂，安装孔的位置刚好避开了屏幕的有效显示区域，安装时可以直接用M3的铜柱或者螺丝把屏固定在设备外壳的内部卡槽里，屏幕正面和外壳面板之间只需要留0.2到0.5mm的间隙贴装泡棉胶条，就能起到防尘防溅的作用，适配IP54左右的前面板防护等级，满足多数工业现场、民用设备的使用环境要求。

　　屏幕的有效显示区域是标准4.3英寸TFT屏，分辨率为480272，属于工业串口屏里的通用规格，显示区域外围的边框宽度控制在8mm左右，既给PCB走线、驱动芯片预留了足够的排布空间，也不会让整体屏体尺寸过大，算上外围的PCB板，整体外形尺寸大概在120mm75mm左右，厚度控制在12mm以内，不管是嵌入到薄型的壁挂式设备里，还是集成到手持终端的外壳中，都不会占用过多的内部安装空间。

　　设计这款屏的三维结构的时候，首先要确认的是安装孔的位置公差，四个孔的相对位置公差要控制在±0.1mm以内，不然批量装配的时候会出现孔位对不上的问题，其次是屏幕表面和PCB板的高度差，要和外壳面板的沉台深度匹配，避免装完之后屏幕凸出于面板或者凹陷过深影响触控操作。另外屏体背面的排针接口位置也要在建模的时候预留足够的插拔空间，排针是标准的2.54mm间距，接线的时候要给排线留出10mm以上的弯曲半径，避免排线折损影响通讯稳定性。

　　从功能特性上看，这款基础款显示屏支持电阻式触控，戴薄手套也能完成操作，适合工业现场的使用场景，屏幕的背光亮度可以通过指令调节，在光线较强的户外场景下可以调高亮度保证显示清晰，夜间使用的时候调低亮度避免刺眼。驱动部分集成在屏体自带的PCB上，不需要外部额外加驱动电路，供电只需要5V直流电源，工作电流在200mA左右，普通的单片机主控板就能直接供电驱动，不需要额外做电源转换电路。

　　实际做设备结构设计的时候，还要考虑屏体的散热问题，虽然这类小尺寸串口屏的发热量不大，但是如果是封闭外壳的设备，最好在屏体背面的PCB位置预留2mm以上的空气对流间隙，避免长时间工作的时候热量堆积，影响屏幕的显示寿命。另外屏幕的正面是玻璃材质，建模的时候要标注玻璃的边缘倒角，避免装配的时候玻璃边缘和外壳硬接触导致崩边，固定螺丝的锁紧扭矩要控制在0.3N·m左右，扭矩过大容易把PCB板压弯，导致屏幕显示出现水波纹。

　　很多刚接触嵌入式设备结构设计的工程师，容易忽略屏体和外壳之间的EMI屏蔽处理，其实这类带驱动电路的显示屏，工作的时候会产生一定的电磁辐射，如果设备对EMC有要求，可以在屏体的外围贴装导电泡棉，和设备的金属外壳连接，起到屏蔽作用，避免屏体的辐射影响设备内部其他敏感元件的正常工作。另外屏幕的FPC排线连接位置，建模的时候要预留排线固定的胶位，避免设备运输过程中排线晃动导致接触不良。

　　从安装边界的角度说，这款屏的嵌入式安装开孔尺寸大概在110mm*65mm左右，开孔的四个角要做R3的圆角，避免应力集中导致外壳开裂，开孔边缘的毛刺要清理干净，避免刮伤屏幕表面的偏光片。如果是外挂式安装，也可以利用四个安装孔加装塑料外框，直接固定在设备的外表面，不需要在外壳上开大尺寸的开孔，适合后期设备改装的场景。

　　这类串口屏之所以在小设备领域应用广泛，核心就是它的集成度高，不需要开发者自己去写底层的显示驱动，只需要在上位机软件里做好界面设计，把对应的界面文件下载到屏里，就能通过简单的串口指令完成交互，对于结构工程师来说，这种标准化尺寸的屏体也能减少定制结构件的工作量，只需要按照通用的安装尺寸设计外壳卡槽，就能适配同规格不同品牌的串口屏，提升产品的物料替代灵活性，降低供应链风险。
