60mm规格不锈钢风机防护风板结构

　　在小功率轴流散热风机的配套防护结构设计中，60mm规格的风机风板是应用覆盖范围极广的一类零部件，这类风板主要适配外形边长为60mm的标准轴流风机，常见于工控机箱散热、小型电子设备通风、机柜局部散热、小型新风模块进风口防护等场景，核心作用是在不阻碍气流流通的前提下，阻隔外部异物接触风机高速旋转的叶轮，避免叶轮卡滞、异物卷入造成的设备故障，同时也能避免运维过程中人员误触转动部件引发的安全隐患。

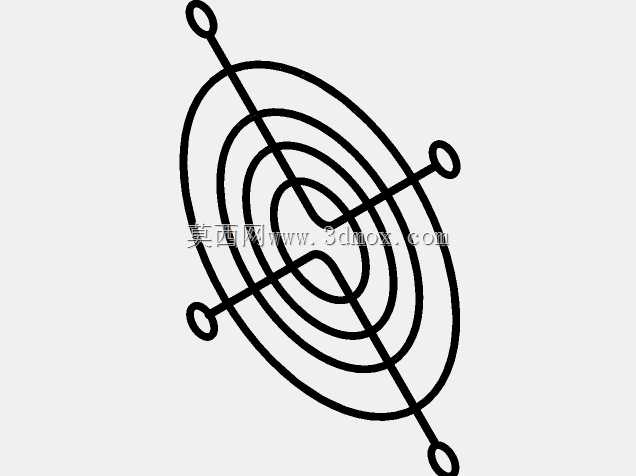

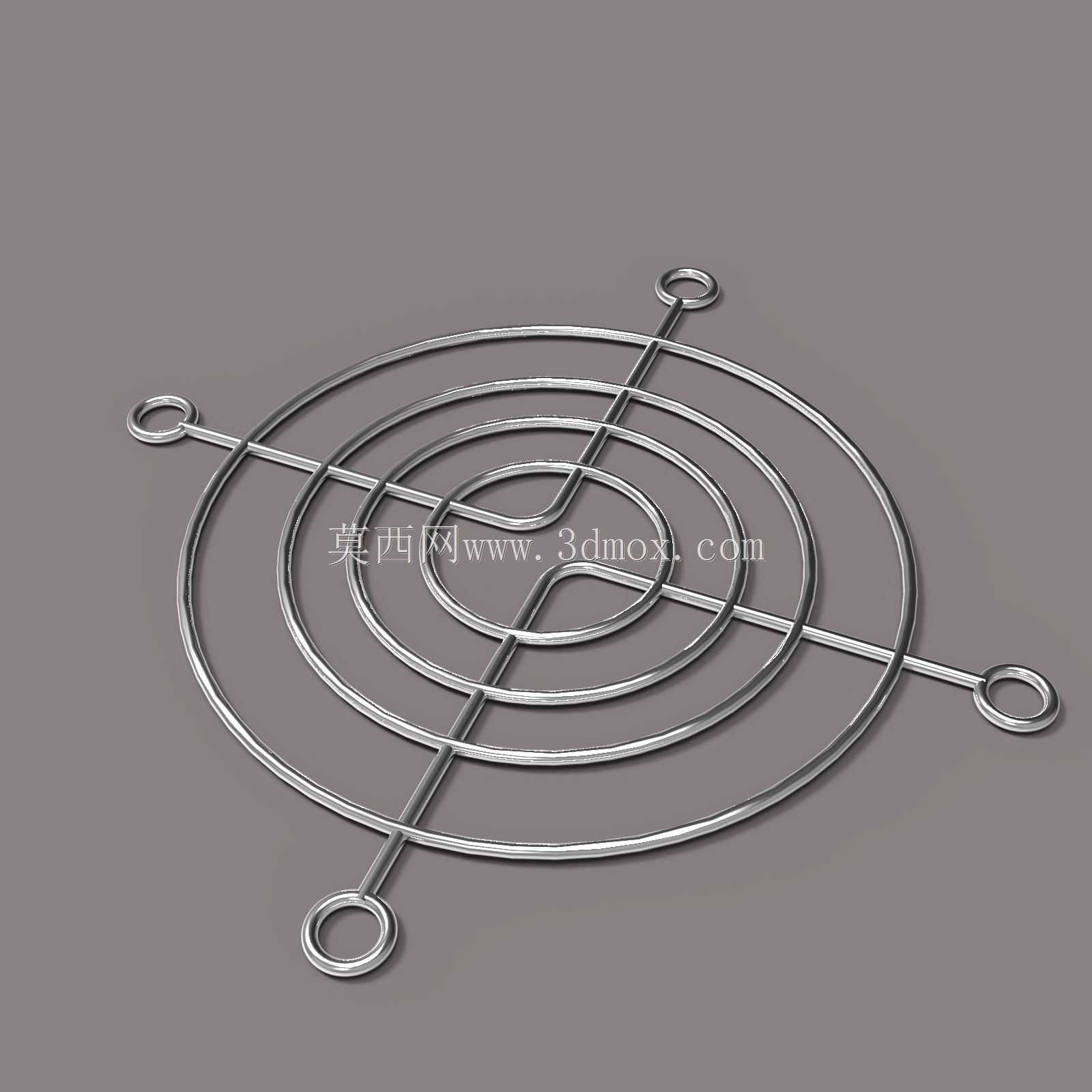

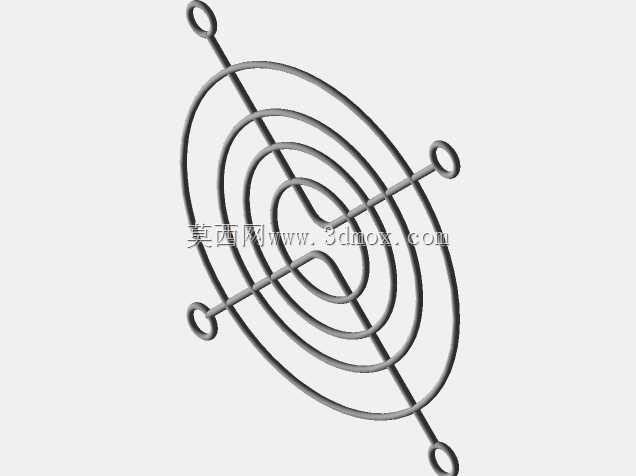

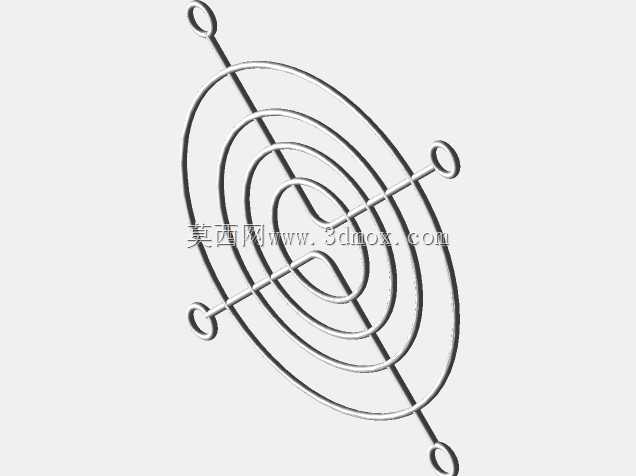

　　这款风板采用同心圆金属丝搭配十字交叉支撑筋的结构形式，整体材质选用不锈钢线材加工成型，相比传统的塑料防护网，不锈钢材质的风板具备更好的耐高温性能与抗老化能力，在风机长期运行产生的持续温升环境下不会出现材质脆化、变形问题，同时金属材质的抗冲击性能更强，在设备运输、安装、运维过程中受到外力磕碰时不易出现碎裂、断裂的情况，能够长期保持结构完整性。从结构布局来看，同心圆的筋条排布完全匹配风机的气流流向，环形筋条之间的间距经过合理测算，既能够阻挡直径超过安全阈值的异物进入风机区域，又不会对气流造成过多的遮挡与扰流，尽可能降低风阻带来的风量损失，保证风机的散热效率维持在设计区间内。十字交叉的主支撑筋从中心区域向外延伸至风板最外圈，将多道环形筋条连接为一个整体，有效提升了整个风板的结构刚性，避免风板在气流长期吹动下出现共振、变形异响的问题。

　　在安装边界设计上，风板的四个延伸支脚对应60mm风机的标准安装孔位，每个支脚末端都设置了环形安装孔，安装时可以直接与风机本体的安装螺柱对齐，通过螺丝即可完成风板与风机的固定，不需要额外设计定制安装支架，能够直接适配市面上绝大多数同规格的标准轴流风机，大幅降低了设备组装时的配件适配成本。风板的整体厚度控制在合理区间，安装后不会额外占用过多的轴向空间，对于内部安装空间紧凑的小型电子设备、工控模组来说，这种薄型化的结构设计能够更好地适配狭窄的装配空间，不会因为加装防护风板而影响设备内部其他元器件的布局。

　　从设计思路层面来看，这类风板的结构完全围绕风机的实际运行需求展开，没有多余的冗余结构，所有筋条的排布都兼顾了防护性能与通风效率，不锈钢材质的选择也充分考虑了工业场景下的长期使用可靠性，相比表面做喷塑处理的铁质风板，不锈钢材质不需要额外做表面防腐处理，在潮湿、多尘的工业使用环境下也不会出现锈蚀掉屑的问题，不会因为锈蚀产生的碎屑掉落到设备内部电路板上引发短路风险，更适合应用在对设备运行稳定性要求较高的工控、通讯类设备散热场景中。在实际选型过程中，这类风板的尺寸完全匹配60mm风机的外轮廓尺寸，安装后风板外圈与风机外框基本对齐，不会出现突出风机外框的情况，能够很好地嵌入到设备的通风开口位置，保证设备外观的平整性。同时金属线材的焊接位置都做了平滑处理，没有突出的焊渣与尖锐边角，安装过程中不会划伤操作人员的手部，也不会刮伤设备内部的连接线材，细节处理完全符合工业零部件的装配要求。

　　在不同的应用场景下，这类风板的结构强度能够满足常规的使用需求，比如在桌面型电子设备中，风板可以阻挡日常使用时的细小杂物、线材端头接触风机叶轮；在户外小型通讯设备机箱内，不锈钢风板可以阻挡爬虫、较大的灰尘颗粒进入风机区域，减少风机叶轮积灰失衡的问题，延长风机的维护周期；在小型工业控制模组中，金属风板还具备一定的电磁屏蔽辅助作用，能够减少风机转动产生的电磁干扰向外扩散，提升设备的电磁兼容性能。整个风板的结构建模过程中，每一道环形筋条的直径都严格按照等间距排布，保证视觉上的规整性，同时十字支撑筋的线径与环形筋条保持一致，整体结构受力均匀，在受到垂直方向的外力按压时，受力能够通过十字筋条均匀分散到四个安装支脚位置，避免局部受力过大出现筋条变形的问题。
