多孔弯折U型金属线缆承托固定支架

　　日常做设备布线、机柜内部理线、小型通讯设备走线布局时，经常会遇到线缆需要跨接悬空段、避开设备内部发热元件或者运动部件的场景，这类场景下硬靠扎带悬空捆扎很容易出现线缆下垂剐蹭、长期受力外皮磨损的问题，尤其是多股细信号线并行排布时，没有刚性承托件的话，后期设备运维拆接线缆很容易扯动相邻线路，埋下信号干扰甚至接线松脱的隐患。这次做的这个弯折U型承托件，就是针对这类小跨度线缆承托需求设计的，整体采用钣金弯折工艺加工，主体做了圆弧过渡的U型弯折结构，两端伸出的平直安装边可以直接通过螺丝固定在设备内壁、机柜立柱或者安装板上，不需要额外做焊接或者复杂的转接固定，安装时只需要在对应安装面打两个适配螺丝的过孔，就能快速完成固定，安装边界预留的平直段长度足够覆盖常规M3到M4规格螺丝的固定位，不会出现固定边过短导致螺丝打滑、固定不稳的问题。

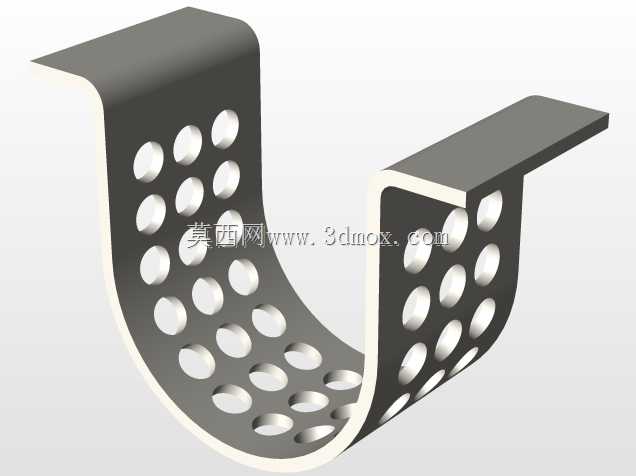

　　结构上最明显的就是整个承托面和两侧立边都做了均匀排布的通孔设计，这些孔位不是单纯做减重处理，一方面是在设备内部密闭空间里，多孔结构可以提升空气流通效率，避免线缆长期被封闭在金属槽内积热，尤其是走电源线的时候，散热条件好能有效降低线缆老化速度；另一方面这些孔位可以直接穿扎带，把排布在支架上的线缆分段捆扎固定，不需要额外在支架上焊接扎带座，布线的时候可以根据线缆实际走向灵活选择捆扎位置，适配不同线径、不同数量的走线需求，哪怕是后期调整线路走向，也不用重新加工支架，只需要调整扎带的固定孔位就行。

　　设计的时候特意把U型弯折的转角处做了大圆弧过渡，没有做直角弯折，一方面是钣金加工时大圆弧弯折的应力集中更小，长期承重不会出现转角处开裂的问题，另一方面圆弧内壁不会有尖锐的直角棱边，布线的时候线缆贴在支架内壁不会被硬棱割伤外皮，哪怕是线缆在支架内有小幅度的拉扯位移，圆弧面也能起到顺滑的导向作用，不会剐蹭损伤线缆绝缘层。整个支架的宽度尺寸是按照常规多股信号线并行排布的宽度设计的，一次可以容纳8到12根直径3mm左右的细信号线，或者3到4根常规电源线，承托的跨度控制在小跨距范围内，日常承托常规布线的线缆重量完全不会出现下弯变形，钣金厚度选用的是常规五金支架常用的厚度，兼顾刚性和轻量化要求，不会因为用料过厚导致安装后占用过多设备内部空间，也不会因为用料过薄出现承托时翘曲变形的问题。

　　实际使用的时候，这类支架除了设备内部走线，也可以用在小型通讯终端的内部布线、桌面工控设备的走线整理、甚至是小型电气试验台的明线承托，两端的安装边是水平向外伸出的，不管是贴装在平面安装板上，还是固定在型材的槽面上，都能保证支架的承托面保持水平，线缆排布上去不会出现向一侧滑移的问题。和常规的封闭线槽比起来，这种开放式多孔支架的布线灵活性更高，不需要把线缆穿入槽内，直接把线缆摆放在承托面上捆扎就行，后期检修的时候可以直接看到每一根线缆的走向，不用拆槽盖就能排查线路问题，对于经常需要调整线路的试验类设备、小批量定制的通讯设备来说，这种结构的适配性比标准化线槽更好，不需要根据安装位置裁切线槽长度，只要选对应跨度的支架直接固定就能用。

　　建模的时候特意把所有孔位的边缘都做了微小的倒角处理，避免钣金切割后的毛刺残留，实际加工的时候只需要常规激光切割下料，然后一次弯折成型，不需要后续多道机加工工序，加工成本很低，适合批量配套设备使用。安装的时候不需要额外的配套配件，只用常规的沉头螺丝或者盘头螺丝就能完成固定，安装面的贴合度很好，固定后不会出现晃动异响，哪怕是设备有轻微的运行振动，支架和线缆也不会出现共振松动的问题。
