M5规格卡装式方形自锁螺母结构

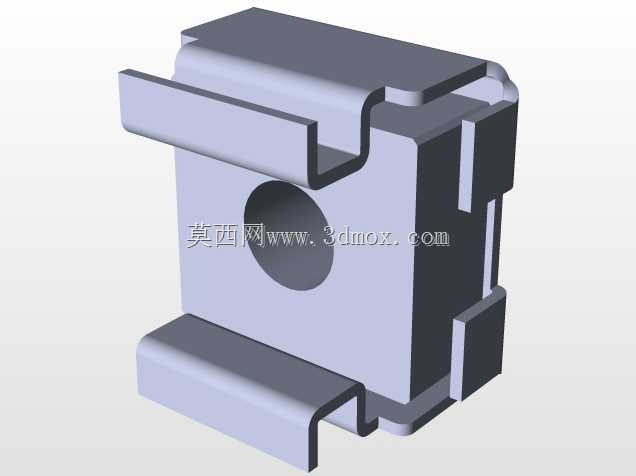

　　在通讯机柜、电子设备机箱这类需要频繁拆装维护的钣金结构里，传统的焊接螺母一旦出现滑牙就只能破坏性返修，压铆螺母对板材厚度有硬性要求，薄板场景下容易出现压接不牢、转动打滑的问题，这种卡装式的M5规格锁紧螺母，就是针对这类薄板安装场景开发的紧固件方案。它不需要在板材上做攻丝处理，也不需要专用压铆设备，只要在对应安装位开出匹配尺寸的方孔，直接把组件卡入孔位就能完成固定，上下两个外翻的弹性卡爪会牢牢卡在钣金背面，安装过程不需要额外工具，单人就能快速完成装配，在通讯设备批量组装的产线上，能大幅降低紧固件安装的工时消耗。从结构设计来看，整个组件采用分体组合式结构，主体是带M5内螺纹的方形基座，上下两个弹性卡爪采用弯折成型的弹性钢片结构，

　　卡爪的外翻边做了导向斜角，推入安装孔的时候，斜角会顺着孔壁挤压弹性片产生形变，待整个基座完全穿过安装孔后，弹性片回弹，外翻边卡在钣金背面，和基座正面的限位台阶一起把整个组件夹在板材上，不管后续拧入螺丝的时候施加多大的扭矩，整个螺母组件都不会跟着转动，也不会从安装孔里脱出。中间的螺纹孔做了同轴度公差控制，和上下卡爪的对称中心偏差控制在0.1mm以内，保证螺丝拧入的时候不会出现偏斜，避免螺纹咬合异常导致的锁紧力不足。安装边界方面，适配的钣金板材厚度范围在0.8mm到2mm之间，对应的安装方孔尺寸公差控制在H12级别，孔位边缘不能有大于0.2mm的毛刺，不然会影响卡爪的卡合深度，导致安装后出现松动。组件整体的外形尺寸控制在12mm见方，

　　卡爪完全张开后的总宽度比安装孔大1.2mm，保证足够的卡接余量，安装完成后，基座突出板材正面的高度不到3mm，不会占用过多的设备内部空间，适合在空间紧凑的通讯设备内部使用。和传统的紧固件相比，这种卡装螺母还有一个很实用的特性，就是可拆卸重复使用，如果后续需要调整安装位，只要用薄一字起把背面的两个卡爪向内压，就能把整个螺母组件从孔位里推出来，不会在板材上留下不可逆的损伤，对于需要经常改款、迭代的通讯类产品来说，能减少样机制作阶段的板材浪费，也方便后期运维的时候更换损坏的螺纹组件。在实际选型的时候要注意，这种螺母的额定锁紧力适配M5螺丝的标准扭矩，也就是最大4.5N·m的拧紧力矩，超过这个力矩的话，可能会导致卡爪变形或者螺纹滑牙，

　　不适合用在需要大扭矩锁紧的承重结构上，更适合机箱盖板、内部走线支架、小型模块安装这类低载荷的连接场景。建模的时候要注意弹性卡爪的弯折圆角，不能做的太小，不然实际生产的时候弯折处容易出现应力集中，反复拆装几次就会断裂，圆角半径控制在0.3mm左右，既能保证弹性形变的寿命，也不会影响卡爪的贴合度。螺纹部分要按照标准M5粗牙螺纹建模，牙型角60度，螺距0.8mm，保证和标准螺丝的互换性，不需要做特殊的定制螺纹，降低后续的采购成本。整个组件的所有棱角都做了0.2mm的倒钝处理，避免安装的时候划伤操作人员的手，也不会刮伤设备内部的线材绝缘层，这一点在通讯设备内部布线的时候尤其重要，很多设备内部的线材都离安装位很近，如果紧固件有尖锐棱角，长时间震动摩擦可能会磨破线材绝缘层，引发短路故障。
