微型可焊实验原型电路板结构设计

　　在电子原型开发、小型通讯模块调试、嵌入式系统前期验证场景中，这类微型可焊实验板是硬件工程师手边常用的快速验证载体，区别于通用面包板的免焊接触结构，可焊设计能避免接触不良带来的信号干扰问题，尤其适合高频信号、小电流回路的前期功能验证，在穿戴式设备、微型传感节点、小型通讯终端的原型开发阶段，这类板件能大幅缩短前期打样的验证周期，无需一开始就投入成本制作全功能PCB，可先通过这类原型板完成核心回路的焊接验证，确认电路逻辑、信号走向、元件排布合理性后再推进正式板的开模制作。

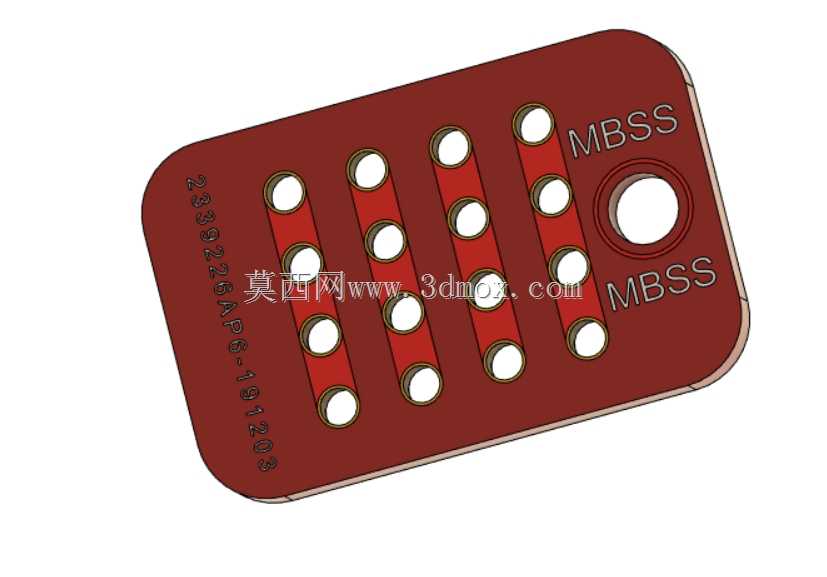

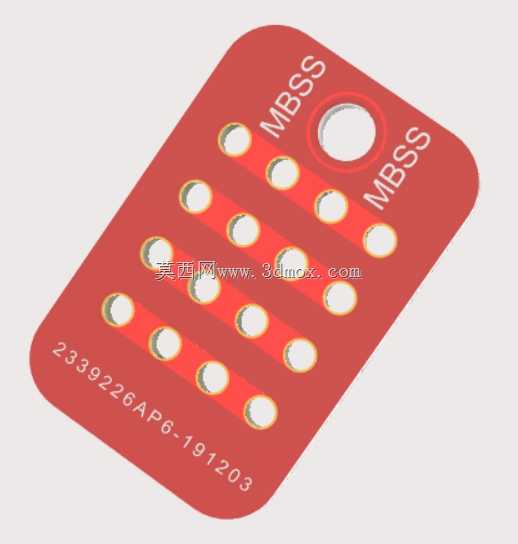

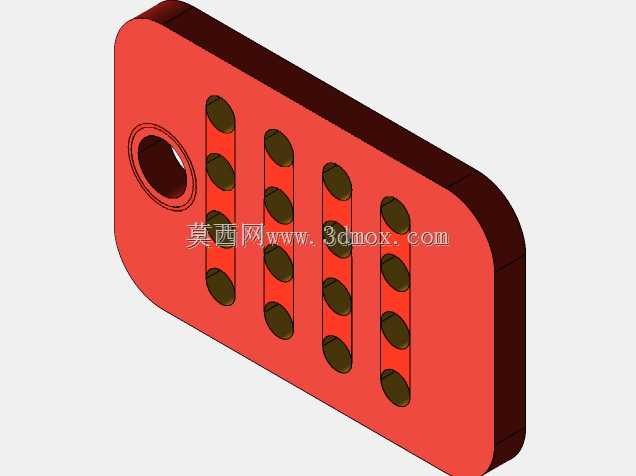

　　从结构设计层面看，这款板件采用圆角矩形的外形设计，整体轮廓做了R角处理，避免尖锐边角在拿取、安装过程中划伤操作人员或是周边线材，板身顶部预留的圆形安装孔是核心安装定位结构，可配合M2规格的螺丝或是尼龙铆钉完成板件在小型设备壳体内的固定，也可穿过绝缘扎带将板件绑定在原型支架上，适配实验阶段的灵活固定需求。板身的焊盘排布采用三列平行布局，每列焊盘等距分布，焊盘孔径统一，适配常规直插元件的引脚直径，也可配合0.5mm间距的贴片元件完成飞线焊接，焊盘之间的走线预留空间充足，能避免焊接过程中焊锡粘连导致的短路问题，板身表面印刻的标识字符清晰标注了板件规格与编号，方便实验过程中快速区分不同功能的原型板，避免多块板件混放导致的接线错误。

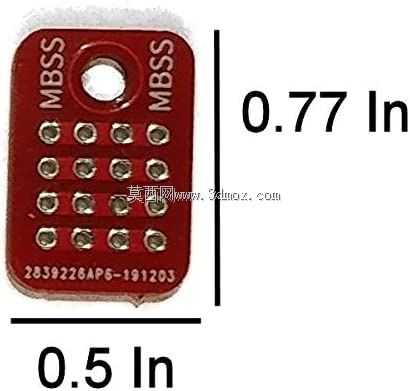

　　尺寸设计上，这款板件严格控制了整体边界，宽度12.7毫米、长度19.6毫米、厚度1.6毫米，这个尺寸刚好适配多数微型穿戴设备、小型通讯模块的内部安装空间，可直接嵌入到15毫米宽度的壳体槽位内，厚度匹配常规PCB的标准厚度，可直接使用通用SMT贴片钢网完成元件焊接，无需定制特殊厚度的钢网，降低实验阶段的加工成本。板件材质符合RoHS标准，基材采用常规FR-4玻纤板，耐焊接温度可达260摄氏度，可承受多次回流焊、手工补焊的温度冲击，不会出现基板变形、焊盘脱落的问题，满足实验阶段反复修改、拆焊元件的使用需求。

　　实际使用过程中，这类原型板可完成MBSS Pico模块的引脚扩展焊接，将模块的密间距引脚转换为标准2.54mm间距的焊盘，方便连接杜邦线、逻辑分析仪、示波器等测试设备，完成信号采集、电源调试、通讯协议验证等工作，焊盘的载流能力经过设计校核，单焊盘可通过最大2A的持续电流，满足多数小型通讯模块、传感单元的供电需求，板身的绝缘性能符合常规电子设备的安规要求，表面阻焊层均匀覆盖非焊盘区域，避免焊接过程中出现连锡、短路问题，同时阻焊层的红色标识也能在多块实验板堆叠调试时快速识别，提升实验操作的效率。

　　从设计思路来看，这款板件没有冗余的结构设计，所有特征都服务于快速原型验证的核心需求，没有多余的安装位、非必要的走线，最大化压缩板件体积的同时保留了足够的焊接操作空间，焊盘之间的间距经过反复优化，既保证了元件排布的密度，又给手工焊接预留了足够的烙铁操作空间，新手工程师也能快速完成元件焊接，不会因为焊盘间距过小导致焊接难度提升。板身的安装孔位置经过重心校核，固定后板件不会出现倾斜、晃动的问题，在振动测试场景下也能保持固定稳定，适合搭载在移动原型设备上完成户外功能测试，不会因为设备晃动导致板件移位、接线松脱。
