射频同轴N型公母对接连接器结构设计

　　在射频通讯链路搭建、测试设备互连、基站射频单元布线这类场景里，同轴连接接头的阻抗匹配精度、机械连接可靠性直接决定了整条链路的信号传输质量，N型接头作为中功率射频场景里应用极广的连接器件，其公母对接结构的设计合理性，会直接影响现场安装效率、长期使用的接触稳定性以及高频段下的信号驻波表现。这款接头的结构设计完全围绕射频传输的核心需求展开，内导体采用插针与插孔配合的接触形式，公端内导体为伸出的圆柱形插针，母端对应设置弹性接触插孔，插合后接触电阻控制在毫欧级，避免信号传输过程中出现局部发热或者信号反射的问题；介质支撑部分采用低介电常数的绝缘材料，精准固定内导体与外导体的同轴度，保证50Ω标准阻抗的连续性，

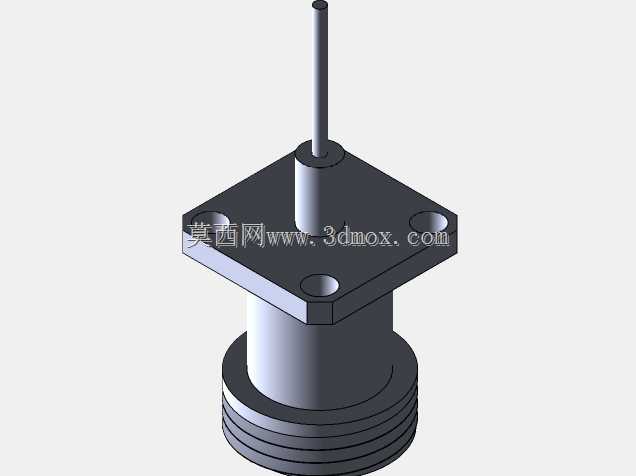

　　从结构根源上减少信号传输过程中的回波损耗。外导体部分采用法兰安装结构，方形法兰盘上设置四个对称分布的安装孔，安装时可以通过螺丝直接固定在设备面板、腔体壁板上，法兰与安装面贴合后能够形成连续的屏蔽层，有效隔绝外界电磁干扰，同时避免内部射频信号向外泄漏，满足电磁兼容的相关要求。外导体的连接端采用标准螺纹结构，公母接头对接时通过螺纹旋合实现轴向压紧，配合端面的密封结构可以在户外场景下阻挡水汽、粉尘进入接触界面，保证长期户外使用时的接触可靠性，不会因为环境侵蚀出现接触不良的问题。从安装边界来看，法兰盘的方形轮廓尺寸适配常规通讯设备的面板开孔标准，四个安装孔的孔位间距符合通用射频接头的安装规范，

　　不需要对现有设备面板做额外改孔就可以直接替换安装；接头尾部的外导体设置有多层防滑螺纹结构，既可以在旋合对接时提供足够的摩擦力矩，也能够适配配套的线缆压接结构，方便现场施工时快速完成线缆端接。内导体的伸出长度经过精准计算，公母接头完全旋合时，内导体插针刚好插入母端插孔的有效接触深度，既不会因为插合过浅导致接触面积不足，也不会因为插合过深顶弯内导体造成结构损坏。在实际工程应用中，这类N型公母接头常被用在0-11GHz频段的射频信号传输场景，比如基站天线与射频拉远单元的连接、实验室射频测试仪器的互连、广播电视发射设备的信号链路搭建，相比小型的SMA接头，N型接头的结构强度更高，功率容量更大，能够承受更高的射频功率传输，

　　同时机械连接的抗振动性能更好，在车载、机载这类存在振动冲击的使用场景下也能保持稳定的连接状态。设计过程中需要重点控制几个关键尺寸公差：首先是内导体与外导体的同轴度，公差需要控制在0.02mm以内，否则会导致阻抗不连续，高频段下信号驻波比会明显升高；其次是法兰安装面与接头轴线的垂直度，公差控制在0.03mm以内，保证安装后接头不会出现偏斜，对接时螺纹能够顺畅旋合，不会出现卡滞或者螺纹错牙的问题；另外内导体插针的直径公差需要与母端插孔的弹性收口尺寸匹配，保证插合后接触压力处于合理区间，既能够保证接触可靠，也不会因为插拔力过大导致现场安装困难。外导体的螺纹精度采用标准普通螺纹的中等公差等级，保证不同厂家生产的同规格N型接头都能够实现兼容对接，不需要做额外的适配加工。接头整体的外形结构做了棱角倒钝处理，避免安装过程中划伤施工人员或者线缆外皮，法兰盘上的安装孔采用沉孔设计，螺丝安装后头部不会突出法兰表面，保证法兰与安装面能够完全贴合，不会出现缝隙影响屏蔽效果。在三维建模过程中，所有配合面都按照实际装配关系设置了合理的间隙与公差，介质支撑与内外导体之间采用过盈配合的尺寸设计，保证装配后介质支撑不会出现轴向窜动，内导体在介质支撑内不会出现晃动，从结构上保证长期使用过程中阻抗的稳定性。
