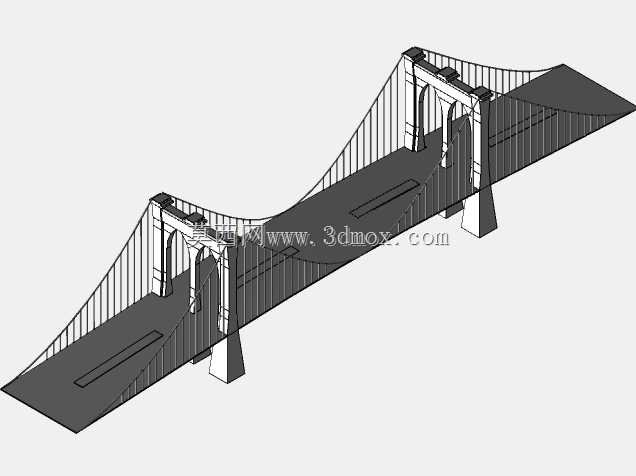

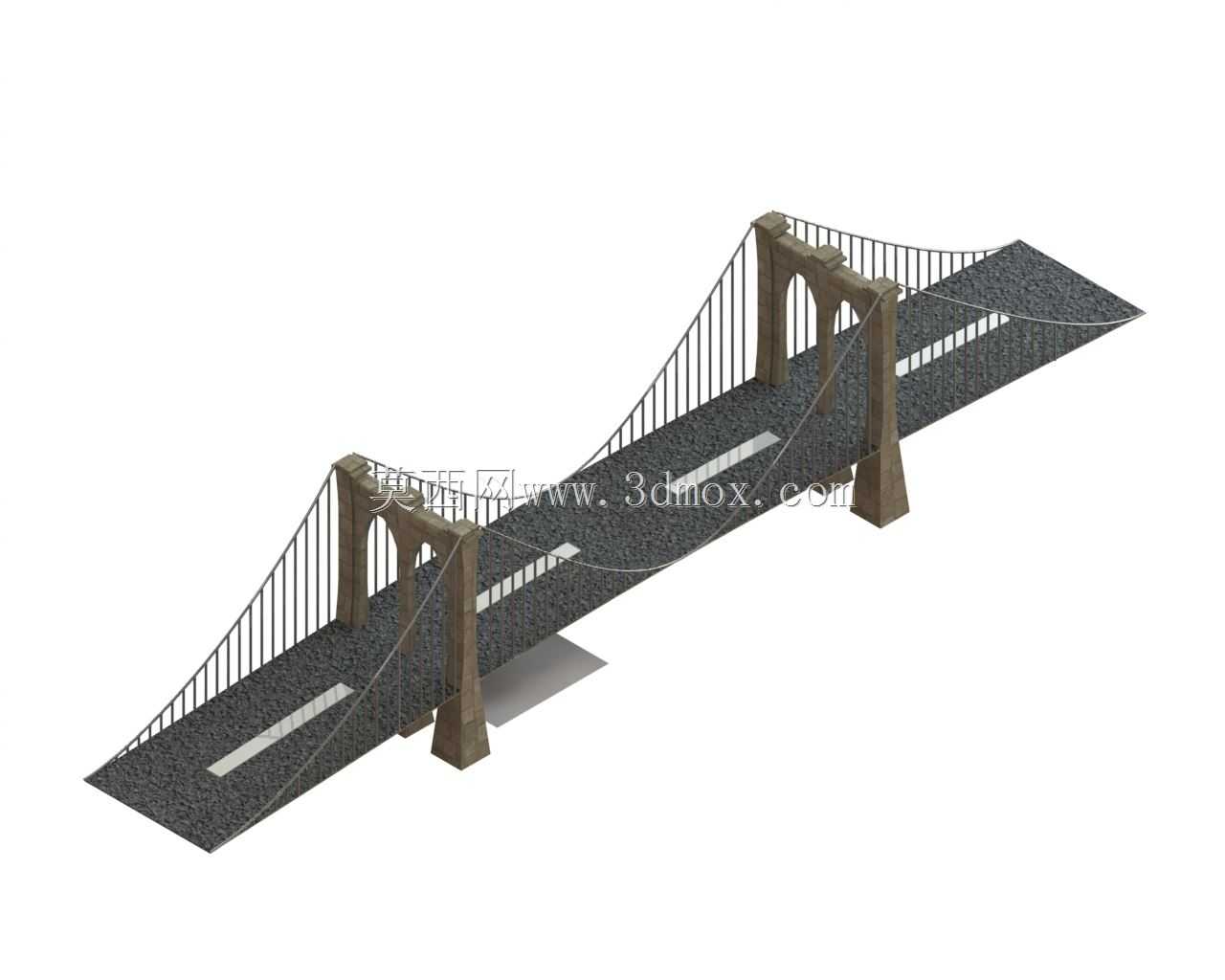

布鲁克林悬索桥结构三维设计模型

　　该悬索桥三维结构模型完整还原了大跨度跨水桥梁的核心受力体系，建模过程中严格遵循悬索桥的受力传递逻辑，从桥塔的石砌质感造型到主缆的悬链线形态，再到垂直吊索的等距排布、加劲梁的桥面结构，每一处结构都对应实际工程中的受力需求。在实际交通工程领域，这类悬索桥主要承担跨江、跨海峡的长距离通行功能，相比梁式桥、拱桥，悬索结构可以在不设置中间桥墩的前提下实现数百米甚至上千米的跨度，能够适配深水、峡谷等无法设置中间支撑的复杂地形，大幅降低水下基础施工的难度与风险。

　　从结构功能特性来看，模型完整呈现了悬索桥的四大核心受力构件：桥塔作为主要竖向承重结构，承担主缆传递的全部竖向荷载并将其传导至底部桥墩基础，建模时还原了桥塔的拱形门洞造型，既兼顾了视觉上的复古质感，也符合砖石结构桥塔的受力开孔逻辑，避免实心塔柱带来的材料冗余与应力集中问题；主缆采用抛物线形悬链线拟合，完全匹配恒载作用下的主缆自然受力形态，主缆两端通过锚碇结构固定于两岸地基，将桥面荷载转化为主缆的拉力，这也是悬索桥能够实现大跨度的核心设计逻辑；垂直吊索按照等间距排布，将加劲梁承受的车辆、人群等活载均匀传递至主缆，避免局部荷载过大导致主缆形变异常；加劲梁部分采用了钢桁架与桥面铺装结合的结构形式，既保证了桥面的平整度满足通行需求，也通过桁架结构提升了梁体的抗扭、抗风性能，避免大跨度桥梁在强风环境下出现颤振、涡振等安全隐患。

　　在设计思路的还原上，该模型没有做过度的简化处理，桥塔顶部的主缆索鞍结构、吊索与主缆、加劲梁的连接节点、桥墩与桥塔的衔接过渡都做了精细化建模，能够直观展示各构件之间的装配关系。对于结构设计从业者而言，这类模型可以作为悬索桥受力分析的基础参照，通过调整主缆的垂跨比、吊索间距、加劲梁截面参数，能够直观观察不同参数下桥梁整体形变与应力分布的变化，为实际桥梁方案设计提供可视化的参考。

　　从安装边界与尺寸逻辑来看，模型按照等比例缩放的原则还原了布鲁克林大桥的结构比例，桥塔高度与主跨跨度的比值控制在合理区间，既保证了主缆的受力角度处于最优范围，也避免桥塔过高带来的施工难度与风阻问题。两岸锚碇的位置预留了足够的地基连接界面，能够直观展示主缆拉力如何通过锚碇分散到两岸地基岩土中，桥墩底部的扩大基础结构也做了呈现，明确了桥塔竖向荷载的传导路径。在实际工程应用中，这类大跨度悬索桥的设计需要充分考虑通航净空要求，模型中加劲梁底部到水面的预留高度符合内河或海峡通航的标准要求，不会对桥下船舶通行造成阻碍。

　　此外，模型中加劲梁的桥面部分预留了车道与人行道的结构分界，能够直观展示桥梁的通行功能分区，桥塔的造型细节还原了古典悬索桥的建筑美学特征，兼顾了工程结构合理性与景观性，这类设计思路在城市地标性桥梁的设计中经常被借鉴，即在满足结构受力与通行功能的前提下，通过桥塔、栏杆等构件的造型设计，让桥梁成为城市景观的组成部分。对于三维建模从业者而言，该模型的建模逻辑具备很强的参考价值，主缆的曲线建模、吊索的阵列排布、桥塔的对称结构建模、加劲梁的桁架结构处理，都是机械与土木结构建模中常用的技巧，能够帮助建模人员掌握大跨度空间结构的建模思路，避免出现构件干涉、受力结构错位等常见建模问题。
