台式陶瓷釉面烧结处理炉结构设计

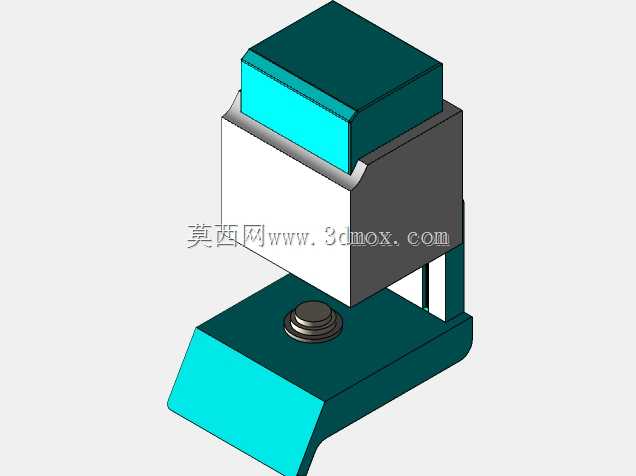

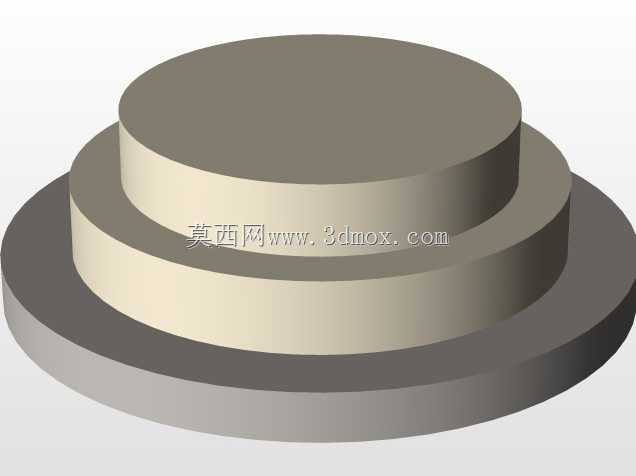

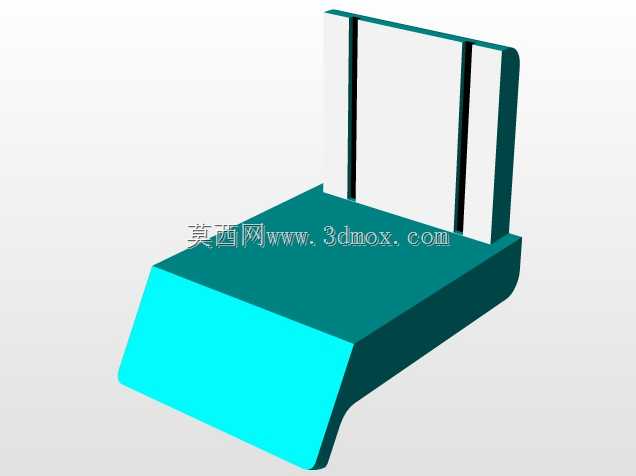

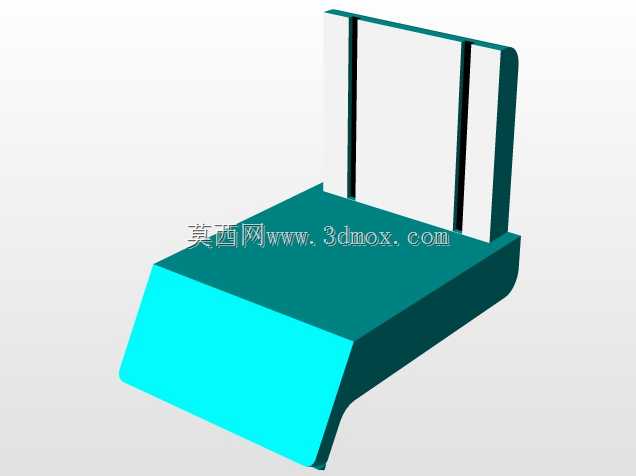

　　这款台式陶瓷釉面处理炉的三维结构设计，核心面向齿科技工加工、小型陶瓷工艺品试制、实验室釉料配方验证这类小批量精密烧结场景，区别于大型工业窑炉的大容积批量化设计，整体采用立式紧凑布局，将加热腔体、控制单元、承载底座做垂直堆叠整合，大幅压缩设备横向占地空间，适配桌面式安装的使用需求。从结构分层来看，设备最下方为一体化注塑成型的承载底座，内部预留控制电路、触控交互模块、电源接线端的安装腔室，底座前侧倾斜布置触控操作面板，操作视角符合人体站立或坐姿操作的视线高度，无需俯身即可完成参数设置、运行状态查看操作；底座上方为承托平台，用于放置待烧结的陶瓷工件，平台表面采用耐高温微晶玻璃材质，既可以耐受烧结过程的热辐射传导，

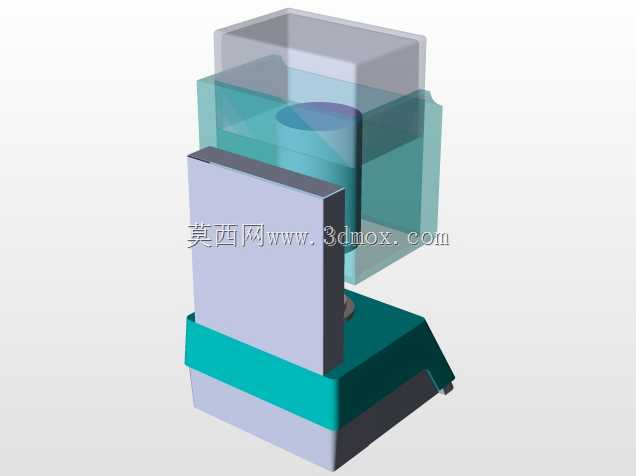

　　也能避免釉料熔融滴落造成的台面腐蚀，平台与上方加热腔体的配合间隙控制在2mm以内，减少烧结过程的热量外泄，提升腔体内部温场均匀性。加热腔体采用双层结构设计，内层为高铝耐火材料浇筑的保温炉膛，外侧包裹透明PC防护外罩，既可以通过透明罩实时观察内部工件的釉面熔融状态，也能形成物理防护屏障，避免操作人员误触高温炉膛造成烫伤；炉膛内部环绕布置硅碳棒加热元件，采用多段分区控温布局，可根据釉料的烧结曲线设置不同阶段的升温速率、保温时长与降温速率，最高工作温度可覆盖常规陶瓷釉料的熔融烧结区间，满足低温釉、中温釉的加工需求。设备顶部设置排气导流结构，可将烧结过程中釉料析出的挥发气体定向导出，避免挥发物在炉膛内壁或透明外罩上凝结，

　　影响观察视野与炉膛清洁度。从安装边界来看，设备整体横向尺寸控制在300mm级，纵向高度不超过500mm，底座底部设置四个可调式橡胶支脚，可根据放置台面的平整度调节支脚高度，保证设备放置水平，避免运行过程中出现晃动；设备后侧预留电源接口与排气接口，安装时仅需预留后侧100mm的接线与接管空间即可，无需额外的固定安装工序，放置在稳固的耐热工作台面上即可投入使用。设计过程中针对小型釉炉常见的温场不均问题做了结构优化，将加热元件沿炉膛周向等距布置，同时在炉膛顶部设置热反射板，将向上散失的热量反射回工件区域，让炉膛内部有效工作区内的温度偏差控制在±5℃以内，避免釉面出现局部过烧、生烧的缺陷，保证釉面烧成后的光泽度与平整度。

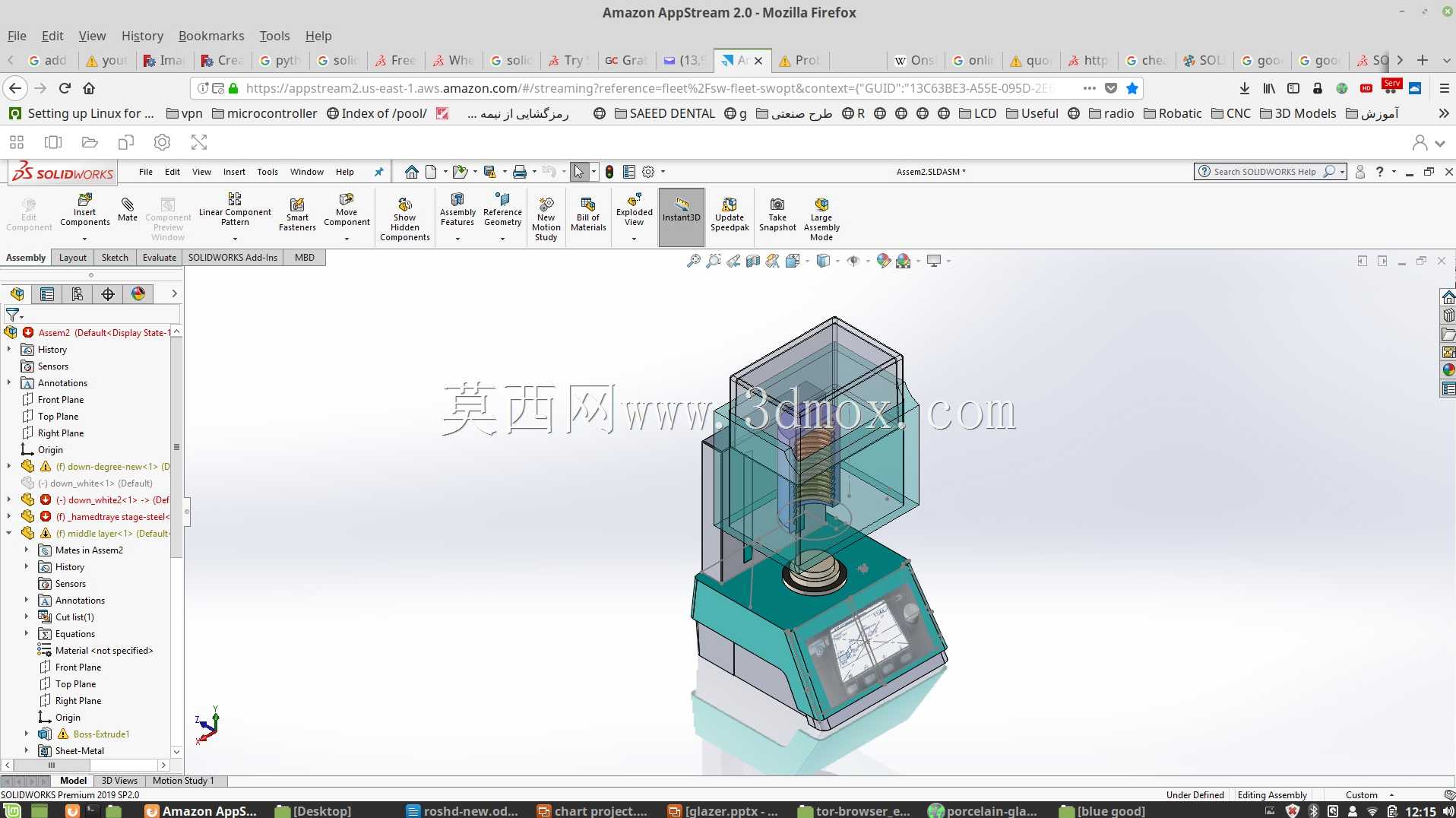

　　控制模块集成在底座内部，与上方高温炉膛之间设置隔热石棉垫层，阻断热量向控制区传导，保证电路板、触控屏等电子元件长期工作在允许的温度范围内，提升设备运行稳定性。透明外罩采用快拆式结构设计，无需专用工具即可向上提起取下，方便日常对炉膛内部、外罩内壁进行清洁维护，清理烧结残留的釉渣与挥发物凝结层；炉膛底部的承托平台也采用可抽拉设计，待烧结工件可先放置在平台上再推入炉膛，避免取放工件时触碰高温炉膛内壁。这款设备的结构设计充分考虑了小型加工场景的使用痛点，在保证烧结工艺性能的前提下，尽可能压缩设备体积、简化操作与维护流程，既可以作为齿科诊所加工义齿釉面的专用设备，也可用于陶瓷手作工作室、材料实验室的小批量釉料烧结测试，三维建模过程中所有配合结构、安装位都按照实际加工装配公差做了预留，可直接用于结构验证、样机试制的参考依据。
