CATIA设计电吉他实体造型结构

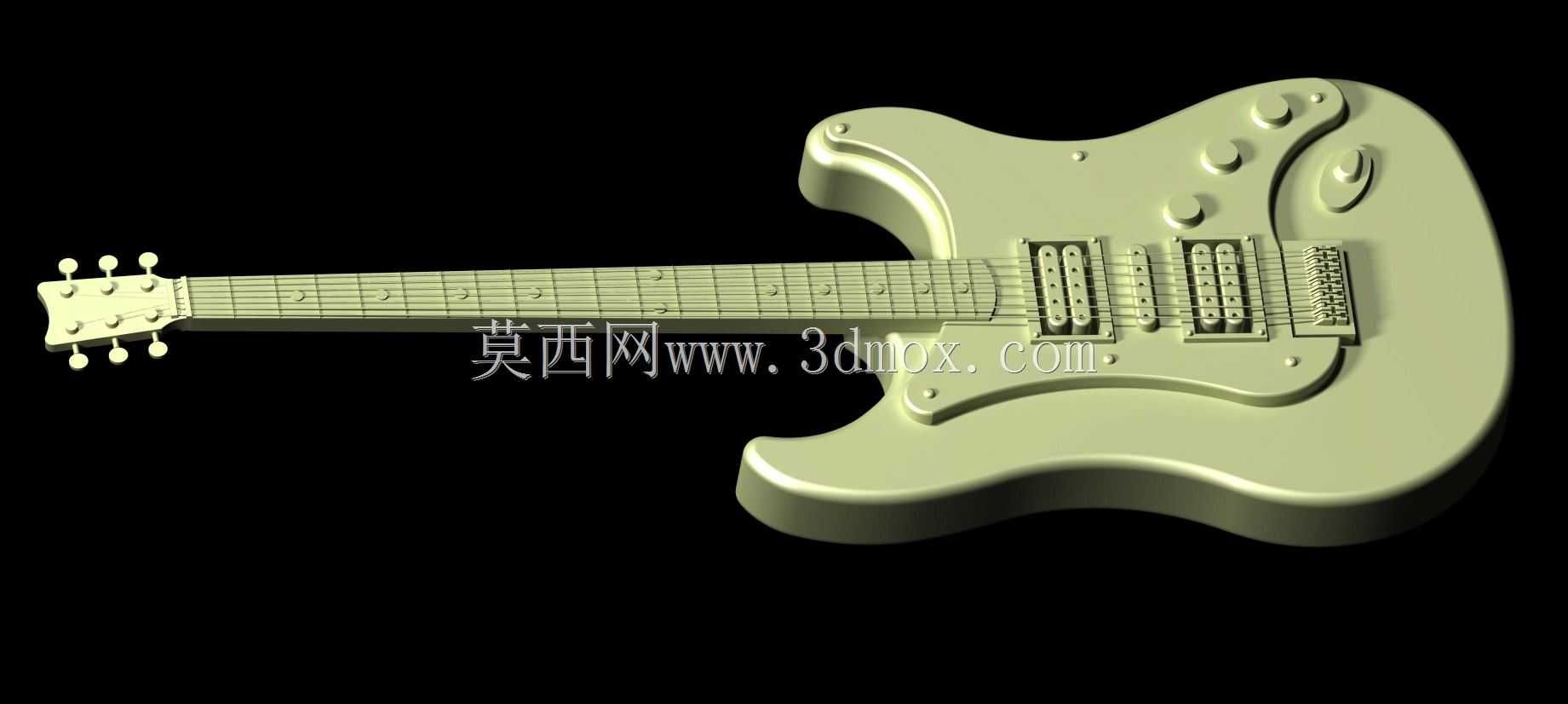

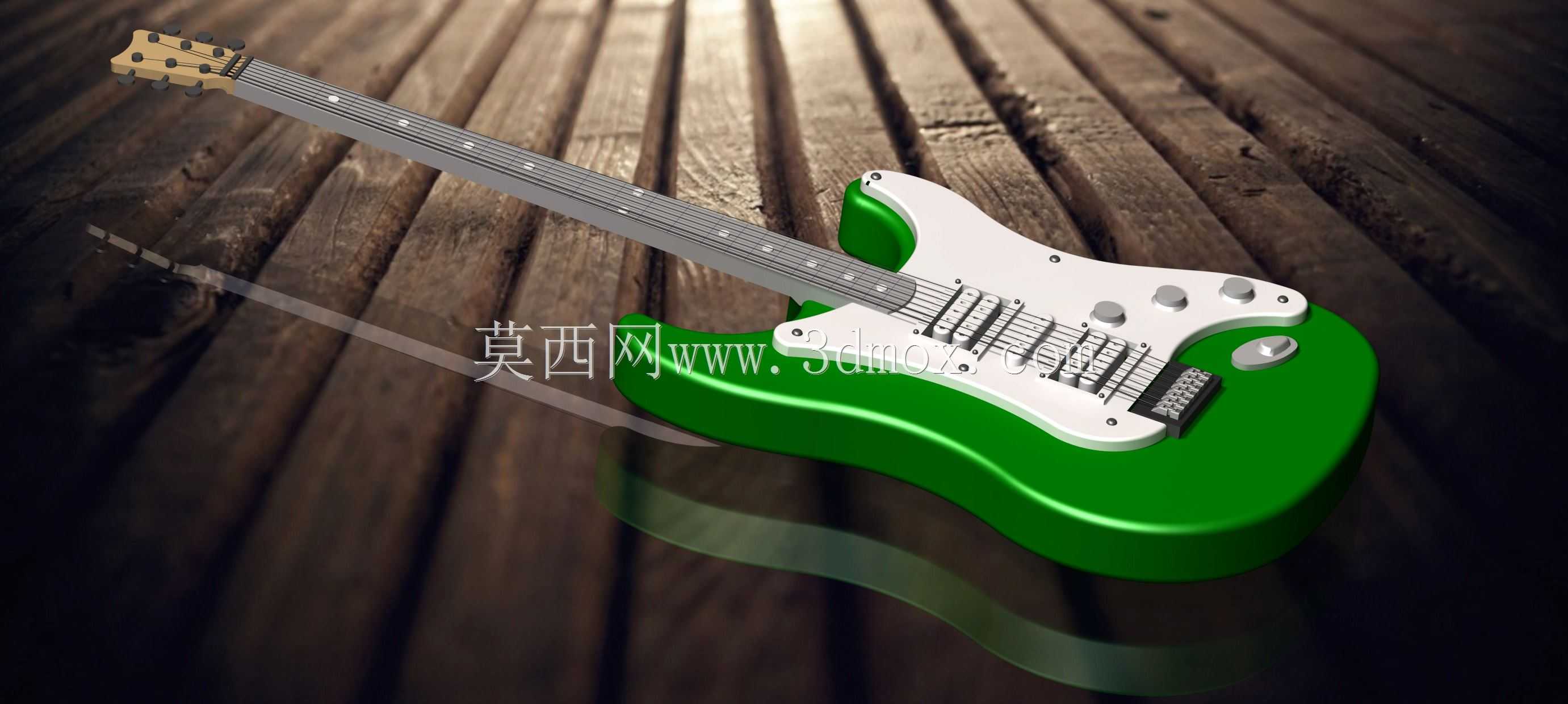

　　本次完成的电吉他三维造型，核心围绕实体演奏功能需求搭建整体结构，首先从琴身握持的人机边界切入，琴身主体采用流线型曲面过渡，边缘做了符合人体工学的圆角处理，避免长时间持握时的硌手感，琴身厚度控制在常规电吉他的合理区间，既保证内部拾音器、电路仓的安装空间，也平衡了整体配重，避免头重脚轻的持握失衡问题。琴颈部分采用与琴身嵌入式的连接结构，指板位置做了对应品丝的安装槽位预留，每一处品丝的间距都按照标准十二平均律的弦长比例排布，保证音准的结构基础，琴头位置的弦钮安装孔位做了同轴度约束，六个弦钮的排布角度匹配琴弦的拉伸走向，减少琴弦在琴枕位置的摩擦阻力，提升调弦后的稳定性。拾音器部分采用双单双的配置布局，

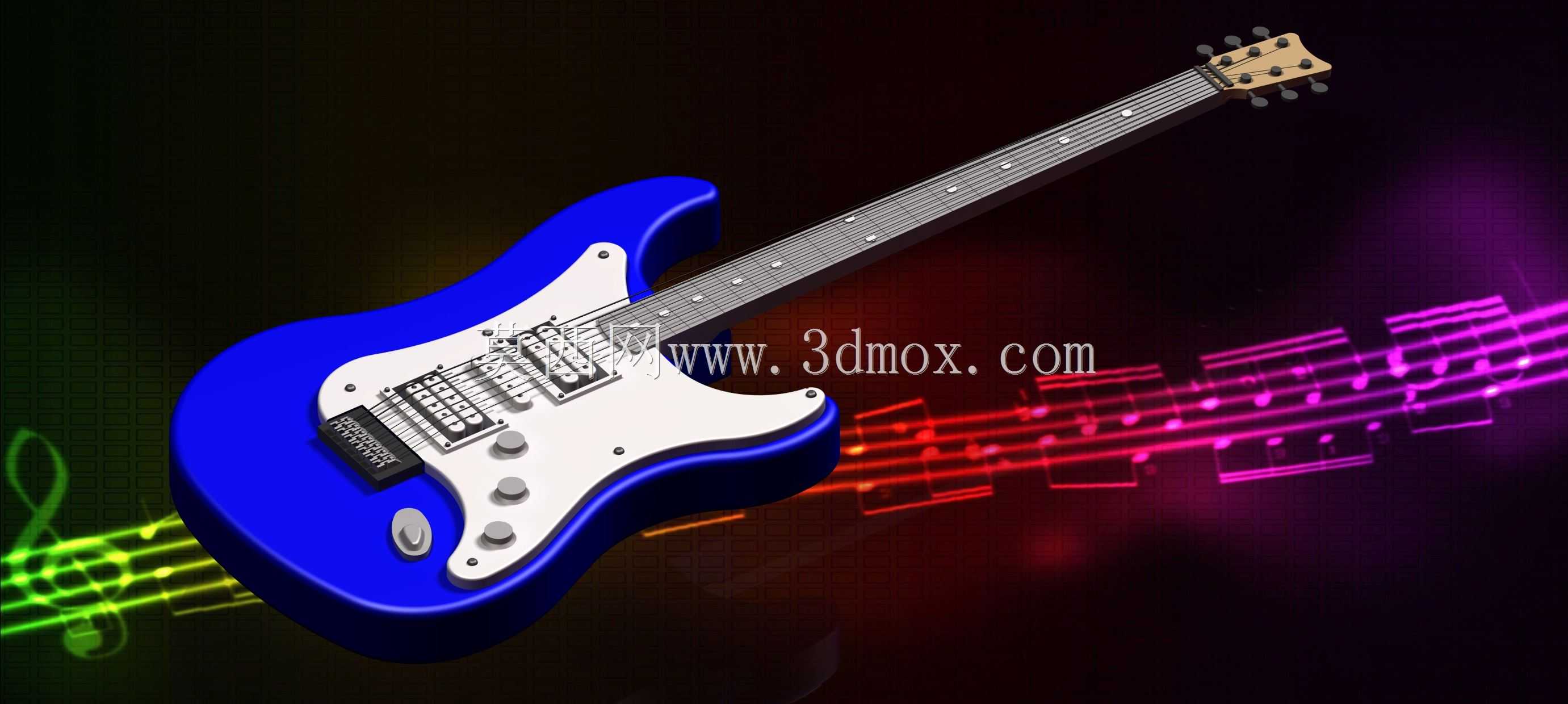

　　每个拾音器的安装槽都做了深度与长宽的精准限位，槽位边缘预留了线路走线的凹槽，电路仓位置在琴身背部做了可开启的仓盖安装位，仓体内部的空间足够容纳电位器、档位开关与接线结构，仓盖的固定螺丝孔位做了沉头处理，保证装配后表面平整无凸起。琴桥位置的安装座做了加强筋结构，因为琴弦拉紧后会对琴桥产生持续的拉力，加强筋的排布顺着拉力的传导方向延伸到琴身内部的支撑结构上，避免长期使用后琴桥位置出现形变导致的音准偏移。琴弦的排布从琴桥到琴头弦钮保持合理的倾斜角度，每根琴弦对应的琴枕槽位做了圆弧过渡，避免琴弦与槽位硬接触出现断弦问题。外观曲面的构建上，琴身的蓝色漆面部分做了曲面的连续性约束，保证光影过渡自然，护板的轮廓完全贴合琴身表面的曲面弧度，

　　护板上的旋钮、拨档开关的安装孔位都与下方的电路元件位置一一对应，旋钮的高度做了限位，保证旋转操作时不会与护板产生摩擦。从实际应用场景来看，这个模型既可以作为乐器设计环节的结构验证载体，也可以用于文创展示、教学演示场景，在结构设计过程中，所有的装配边界都做了干涉检查，比如琴颈与琴身的连接面完全贴合，没有错位间隙，拾音器安装后表面与护板的高度差控制在合理范围，不会影响拨弦操作，输出接口的位置在琴身侧下方，接口的安装深度做了预留，保证插头插入后不会与内部电路产生挤压。整个造型没有冗余的结构特征，每一处曲面、每一个凸台、凹槽都对应实际的装配或者使用需求，比如琴身的背带钉安装位做了内嵌的金属衬套预留孔，避免背带长期拉扯导致琴身木材开裂，

　　控制旋钮的滚花部分做了防滑的纹理结构，提升操作时的阻尼感，档位开关的拨杆长度控制在合理范围，避免演奏时误触。在尺寸边界的把控上，整体弦长采用标准电吉他的有效弦长参数，琴身的最宽处、琴颈的厚度、琴头的仰角都参考了量产电吉他的成熟参数，同时在曲面过渡上做了优化，让整体造型更具视觉张力的同时，完全满足实际生产装配的尺寸要求，不存在无法开模或者无法装配的结构死角，所有的内凹结构都做了脱模斜度的预留，金属件的安装位都考虑了装配公差的补偿空间，比如拾音器槽位的长宽尺寸预留了0.2mm的装配间隙，方便安装时的微调，保证拾音器与琴弦的间距可以根据演奏需求调整。
