曲面结构轿车车门外观设计方案

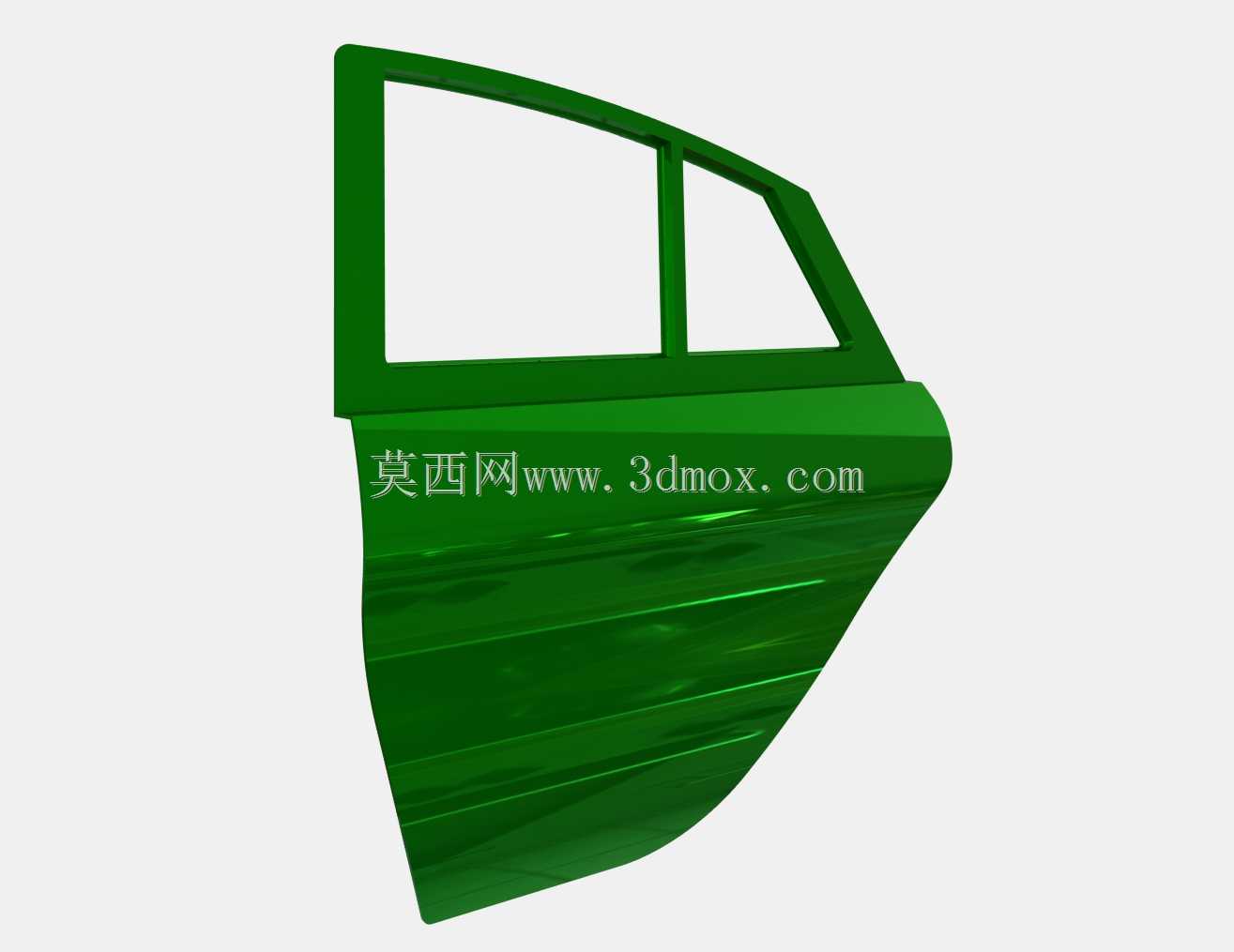

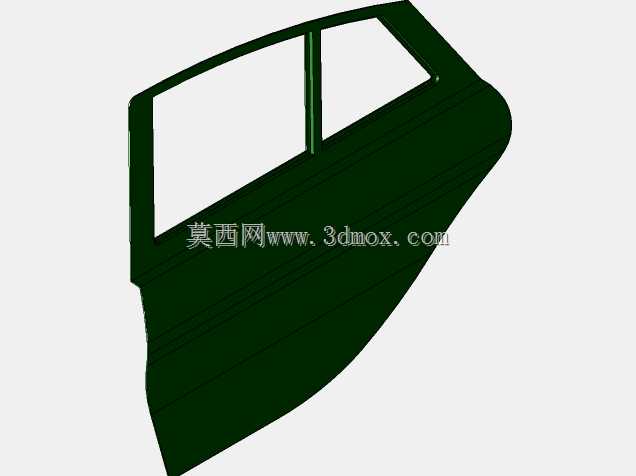

　　在乘用车车身结构开发流程中，车门作为覆盖乘员舱侧面的核心外覆盖件，既要承担碰撞过程中的侧方防护职能，也要兼顾整车空气动力学表现、外观造型协调性以及日常使用的人机交互合理性，本次完成的曲面车门结构设计，重点围绕家用轿车后排侧门的实际使用场景展开，从安装边界、曲面光顺性、功能预留三个维度完成整体结构搭建。从实际装车场景来看，该车门适配常规三厢家用轿车的后排乘员进出通道，安装时需要匹配车身侧围的铰链安装位、门锁扣定位点以及车门密封条的压合边界，整体外轮廓完全贴合车身侧面的腰线走势，上沿窗框区域按照车身侧窗的整体倾斜角度做了收窄处理，能够保证后排乘员的侧方视野范围，同时窗框的分隔筋位置参考常规后排车窗的升降行程做了位置优化，

　　既可以满足小尺寸三角窗的固定安装需求，也能给主升降玻璃留出足够的上下运行空间。设计过程中优先采用曲面建模思路完成整体外表面构建，首先根据车身侧面的型面趋势勾勒出门板的外轮廓边界，从车门前端靠近B柱的铰链安装面到后端靠近C柱的锁止安装面，整体曲面保持连续的G2光顺度，避免出现曲面棱线造成的风阻激增问题，门板下部的内收弧度完全匹配整车侧面的流体走向，在车辆高速行驶时能够引导侧方气流顺畅流过车身侧面，减少乱流带来的风噪影响。从功能特性层面来看，该门板结构预留了完整的功能安装空间，外板内侧的加强筋布局位置参考侧碰防护的受力路径做了排布，能够在侧方碰撞发生时将冲击力分散传递到车身B柱、门槛梁以及车顶侧梁结构上，减少乘员舱的侵入量；

　　门板内侧的安装位同时预留了玻璃升降器、门锁机构、内饰板以及防水膜的安装空间，所有安装孔位的位置都按照常规家用轿车的通用安装尺寸做了定位，不需要额外做结构修改就能适配多数同级别车型的通用配件。在安装边界的尺寸控制上，该车门的整体厚度参考常规乘用车车门的通用厚度范围设定，外板与内板的包边位置预留了足够的密封条安装槽，能够保证车门关闭后的密封性能，减少行车过程中的风噪、雨水渗入问题；车门与侧围之间的间隙按照整车装配的公差要求做了均匀预留，避免开关门过程中出现干涉摩擦问题，同时铰链安装面的平面度控制在合理公差范围内，能够保证车门安装后的开合顺畅度，长期使用不会出现下沉错位的问题。不同于常规的实体结构车门设计，

　　本次曲面建模过程中重点验证了复杂曲面的可制造性，外板的曲面拉延深度控制在冲压工艺允许的范围内，不会出现冲压过程中开裂、起皱的工艺问题，曲面的分模线位置沿着门板的边缘自然排布，能够降低冲压模具的加工难度，减少后期量产过程中的工艺修正成本。从实际使用的角度出发，门板外表面的曲面弧度同时考虑了日常使用中的剐蹭风险，突出的腰线位置做了小圆弧过渡，轻微剐蹭不会造成大面积的漆面损伤，同时门板下部的内收设计也能减少上下车过程中裤腿蹭到车门下沿造成脏污的概率。在结构细节处理上，窗框位置的曲面过渡完全匹配玻璃的运行弧度，玻璃升降过程中能够始终与密封条保持均匀的压紧力，不会出现升降卡顿或者密封不严漏风的问题，车门前端与B柱贴合的位置预留了足够的线束穿入空间，能够方便车门内部的玻璃升降电机、门锁、音响线束的排布，避免线束在车门开合过程中出现弯折磨损的问题。
