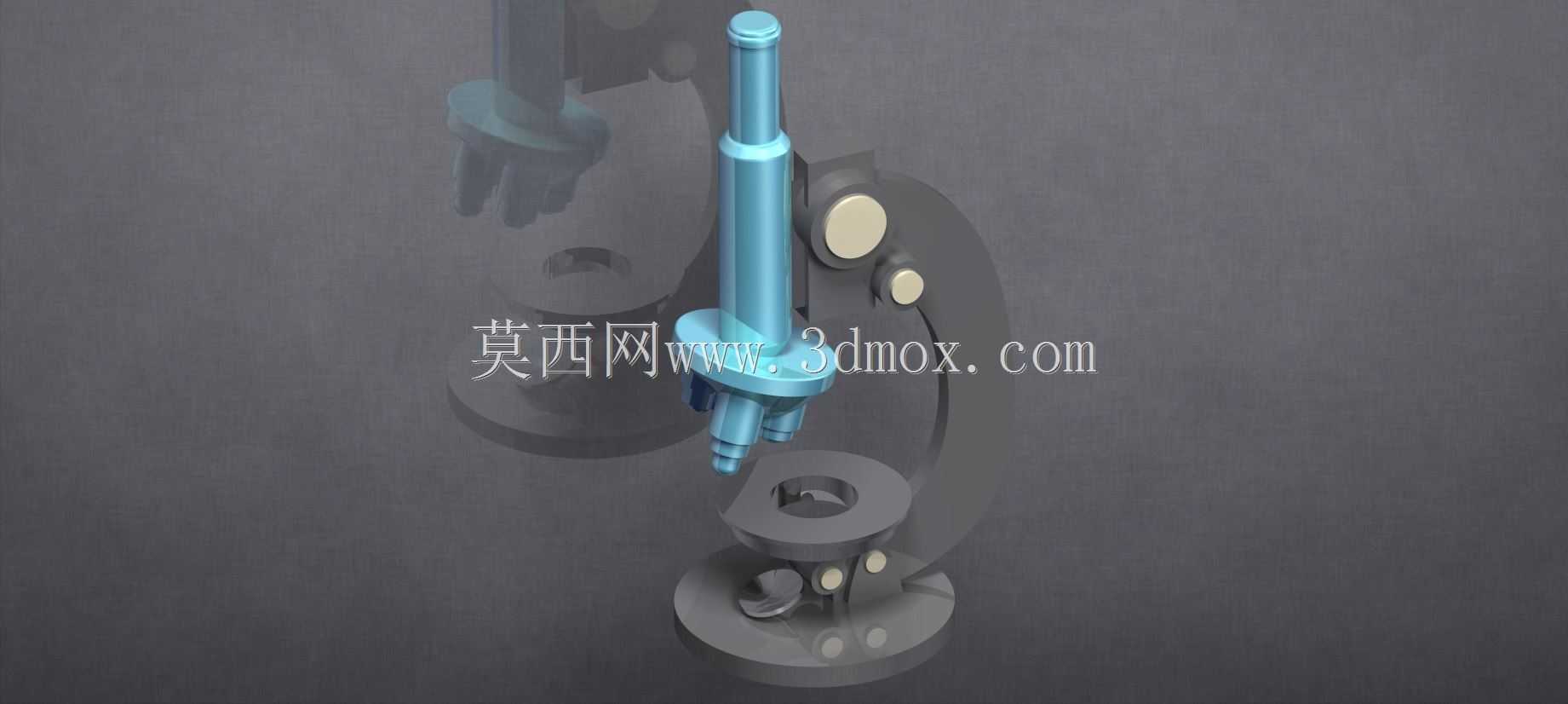

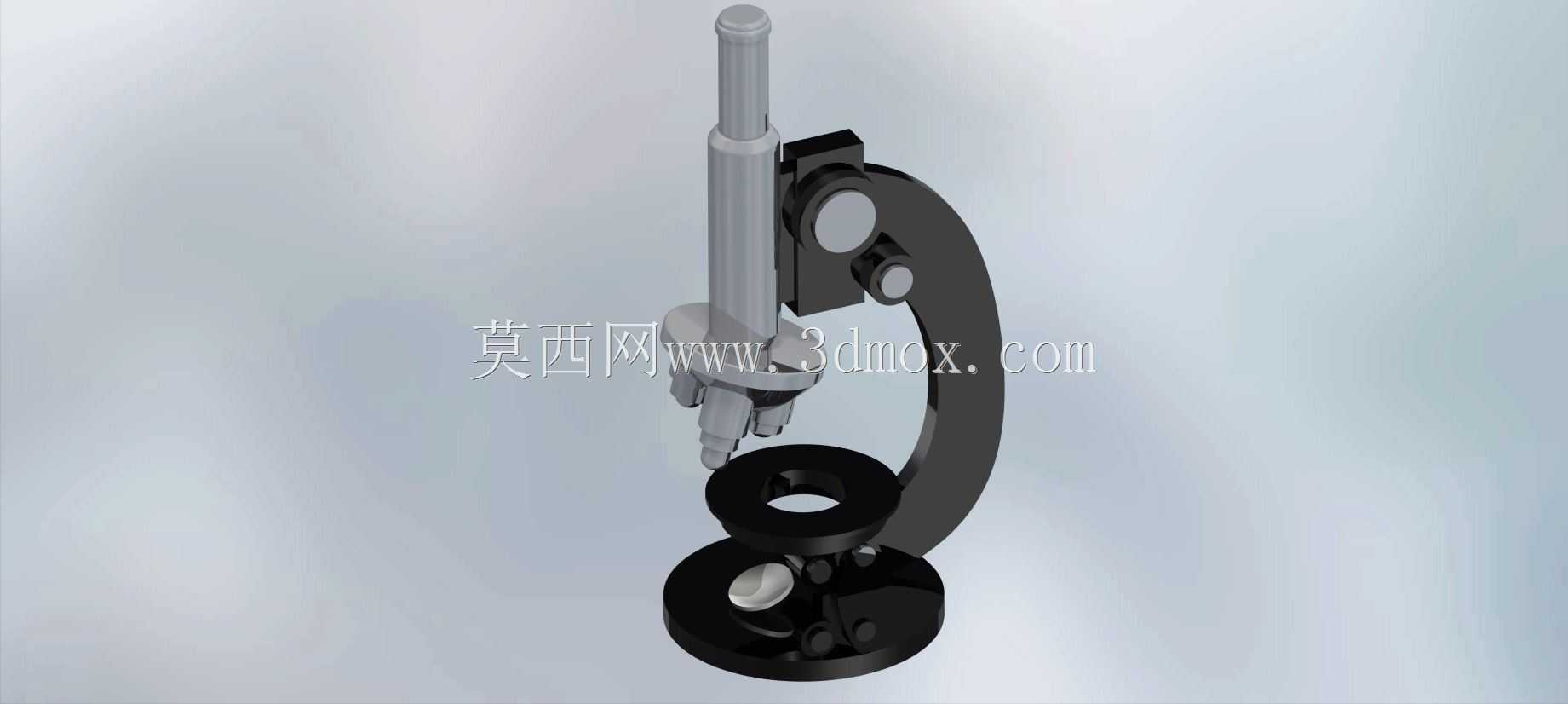

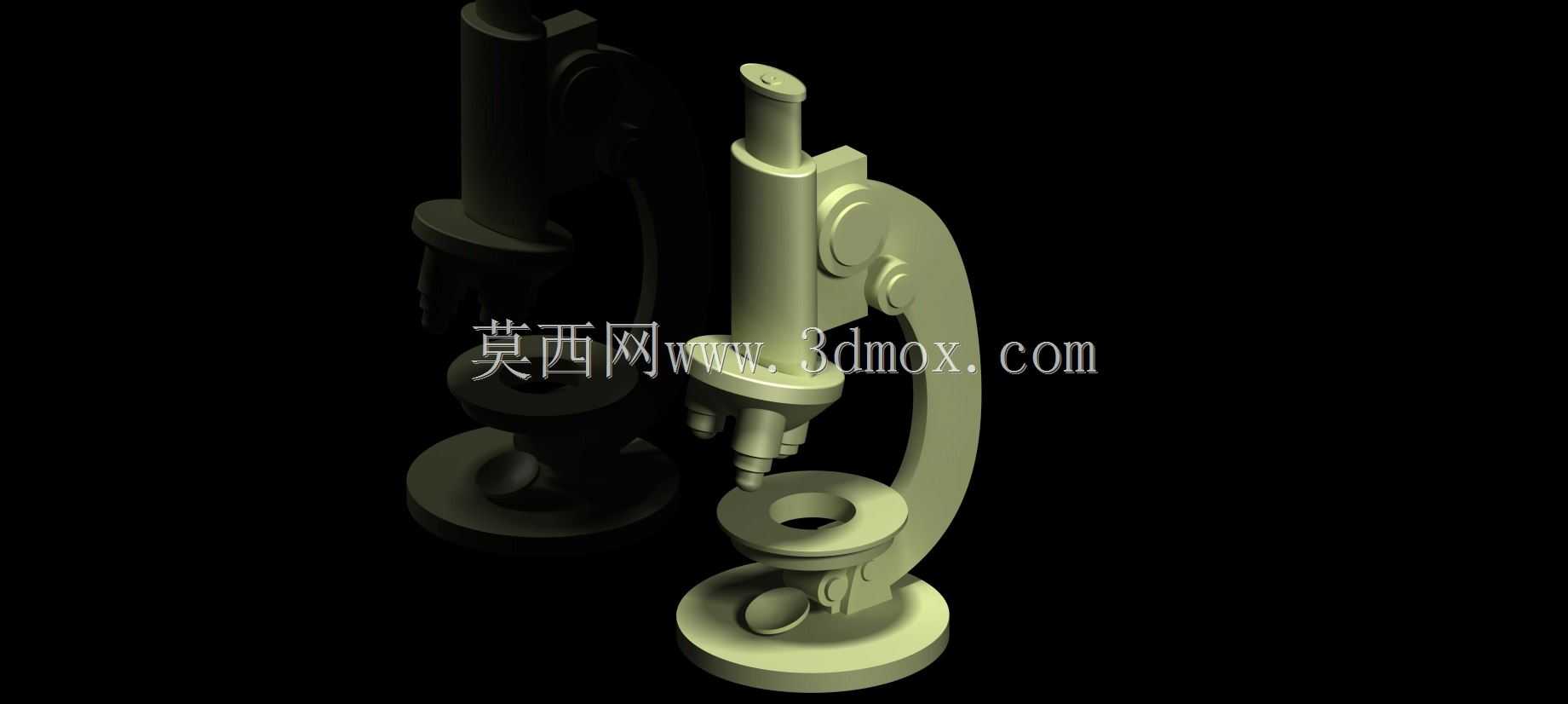

实验室光学显微镜结构三维设计

　　在常规理化检测、生物样本观察、材料金相分析等实验场景中，光学显微镜是获取微观形貌信息的核心基础设备，其结构设计的合理性直接影响操作手感、观测稳定性与成像精度。这套显微镜结构设计围绕日常实验操作的实际需求展开，整体采用立式C型镜臂作为核心承载框架，镜臂下段连接厚重的方形底座，底座内置配重结构，可将整机重心控制在底座投影范围内，避免操作调焦或更换样本时出现设备倾覆风险，底座上表面预留的防滑安装位可直接固定在实验台面上，适配常规实验室800mm高度的标准操作台操作空间。镜臂上部的镜筒安装位采用同轴导向结构，镜筒沿垂直方向的滑动行程覆盖40mm范围，可兼容160mm标准机械筒长的各类物镜，镜筒下端的物镜转换器采用三孔位旋转定位结构，

　　旋转到位后有明确的档位阻尼反馈，可保证不同倍率物镜切换后光轴的同轴度偏差控制在0.02mm以内，避免切换倍率后出现大幅视野偏移。调焦机构分为粗调和微调两组同轴旋钮，分别布置在镜臂两侧的操作舒适区，粗调旋钮的转动阻尼经过匹配设计，单圈转动可带动镜筒升降20mm，可快速完成物镜与样本的初步对焦，微调旋钮的螺距经过精密匹配，单圈转动对应镜筒0.1mm的升降量，刻度分度值为0.002mm，可满足高倍物镜下的精细对焦需求，调焦机构内部设置有限位挡块，可避免物镜下行过度压碎载玻片，同时保护物镜镜片不受磕碰。载物台采用方形平板结构，表面做硬质阳极氧化处理，耐磨性能可满足长期放置载玻片的使用需求，台面上设置有两个弹性样本夹，可固定标准尺寸的载玻片，

　　载物台下方预留的聚光镜安装位可匹配不同数值孔径的聚光镜组件，聚光镜的升降调节行程为10mm，可根据不同倍率物镜的通光需求调整聚光镜位置，获得均匀的视场照明。镜臂与底座的连接位置设置有倾斜铰接结构，可在0到45度范围内调整镜身倾斜角度，适配不同身高操作人员的观察姿势，降低长时间观测的颈部疲劳。整套结构的零件拆分充分考虑加工与装配工艺，镜臂、底座等结构件采用压铸成型工艺，加工余量控制在1.5mm以内，可减少后续机加工的工作量，各转动配合位置均预留了标准轴承的安装位，可保证长期使用后的转动精度不出现明显衰减，外露的操作旋钮表面做滚花处理，即使操作人员佩戴乳胶手套也能稳定转动调节，不会出现打滑问题。从安装边界来看，

　　整机在水平工作台上的投影尺寸为180mm*220mm，直立状态下的总高度为380mm，倾斜到最大角度时的水平延伸长度为280mm，可适配常规实验室的设备摆放空间，不会与周边的实验器皿、其他检测设备产生空间干涉。在结构细节处理上，所有外露的棱边均做了R2以上的圆角处理，避免操作过程中划伤操作人员，镜臂表面预留的标识安装位可粘贴设备参数、操作提示等标识，不会破坏整体结构的完整性。这套结构设计既满足了基础教学实验室的高频次使用需求，也可作为专业检测实验室常规观测设备的结构参考，各功能模块的拆分逻辑清晰，可根据不同的配置需求快速更换对应部件，比如更换更大行程的载物台适配大尺寸样本观测，或者更换更高倍率的物镜组件提升观测能力，整体结构的通用性较强，不需要对主体框架做大幅修改即可完成不同配置版本的衍生设计。
