工业设备圆形指针式转速指示表头

　　这款圆形指针式转速指示表头，是面向工业旋转设备转速监测场景开发的机械式指示部件，常见配套在发电机组、工业动力柜、小型工程机械操作台、船用动力监控面板以及实验台架的控制工位上，用来实时向操作人员反馈转轴当前的运转转速区间，不需要额外接入数显供电回路，依靠表盘刻度与红色指针的偏转位置，就能快速判读设备是否处于额定工作转速范围，在现场存在电磁干扰、粉尘或者需要快速目视巡检的工况下，指针式表头的读数容错性要高于普通数显屏幕，运维人员隔着操作台距离扫一眼表盘，就能立刻察觉转速异常偏移，避免动力设备超速运转或者低速负载不足引发的故障。

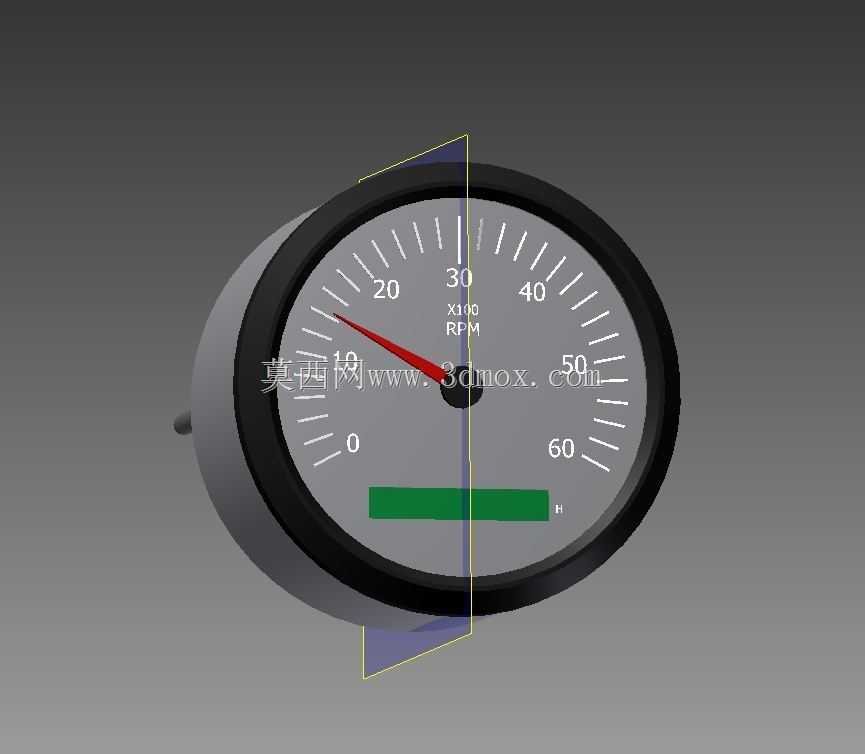

　　从结构设计思路来看，这款表头采用了工业仪表经典的短圆柱壳体加正面圆形防护边框的布局，正面黑色外圈做了凸起包边，既可以在面板嵌入安装时压住安装开孔的边缘，遮盖开孔公差带来的缝隙，也能对内部白色刻度表盘形成物理防护，避免日常操作中磕碰刮花刻度面。表盘盘面采用浅底色搭配黑色长刻度线，量程覆盖0到60的转速标识区间，每一个大刻度对应10个转速单位，大刻度之间细分出多道短刻度线，指针停转在任意位置都可以快速估读到更小的转速分度，盘面中心标注了转速单位标识，红色指针从表盘中心轴位置延伸至刻度环内侧，红色和浅白盘面形成高对比度，在车间照明、舱内弱光环境下都能清晰辨识指针指向。表盘下部预留了长条形状态标识区域，可以配套布置运行状态色条，和指针读数形成双重状态提示。

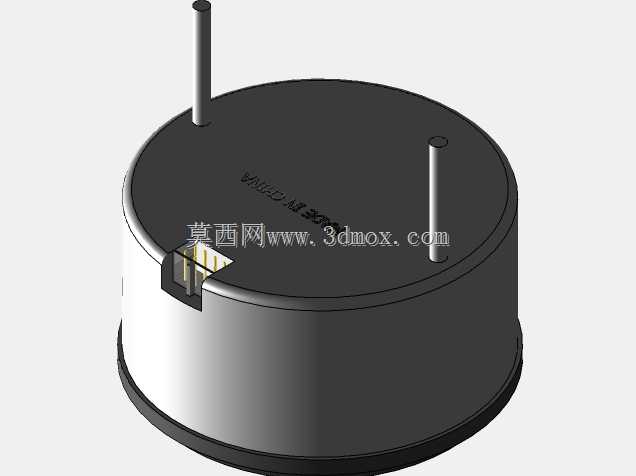

　　壳体部分采用圆柱型侧出结构，表头背部为封闭圆柱腔体，用来容纳内部的转速感应传动机构、指针转轴以及阻尼组件，侧部预留了接线或者软轴接入的连接端头，适配不同的信号输入形式：如果是机械式转速采集场景，可以通过柔性软轴和被测转轴的减速取力端连接，软轴转动带动表头内部磁电耦合机构驱动指针偏转；如果是配套电信号转速采集的版本，侧端接线位可以接入转速传感器传来的脉冲信号，经内部转换机构驱动指针对应偏转。壳体背部的圆柱外径和正面边框的外径形成阶梯差，安装时将圆柱段从面板正面或者背面嵌入预先开好的圆形安装孔，正面黑色边框贴合面板外表面，背部可以通过配套的锁紧卡箍或者固定螺母从面板后侧锁紧，不需要额外设计复杂的安装支架，适配厚度在1.5毫米到4毫米之间的金属控制柜面板、绝缘塑料操作台面板，安装边界非常规整。

　　在实际选型配套时，这款表头的正面外圆尺寸适配常见的工业仪表盘开孔规格，嵌入面板之后突出面板正面的厚度仅为边框加表盘的少量尺寸，不会过度占用操作台前的操作空间，背部圆柱腔体伸入柜内的长度也经过控制，不会和柜内排布的线槽、其他电气元件发生干涉。表头内部的指针阻尼结构做了针对性调校，当设备启动升速或者负载波动带来转速小幅震荡时，指针不会出现剧烈来回抖动的情况，读数稳定，同时又能及时跟随真实转速的升降变化，不会出现响应滞后导致操作人员误判。表盘的刻度印刷做了耐磨处理，长期暴露在车间环境下不会轻易出现刻度褪色、标识模糊的问题，黑色外圈的边角做了圆弧过渡，安装和日常擦拭维护时不会划伤人手。

　　针对不同的配套场景，这款转速表头既可以单只独立安装在单台动力设备的就地操作面板上，也可以多只并排布置在集成控制柜的仪表区，和油压表、温度表、电流表等其他指示仪表排列在一起，形成完整的动力运行参数目视监控组。结构建模过程中完整还原了表盘刻度分布、指针形态、背部圆柱壳体、侧部连接端头以及安装边框的所有细节，装配关系完全贴合实物的安装逻辑，工程人员在做控制柜面板布局三维校核时，可以直接将该表头模型导入装配环境，校验开孔尺寸、突出高度、背部预留空间是否和周边元件存在冲突，也可以用来做操作面板的人机工程可视化演示，确认运维人员在常规站位下能否无遮挡地看清指针读数，提前在设计阶段规避仪表安装位置不合理、开孔尺寸不匹配、柜内预留深度不足这类常见的装配问题，减少后期现场改孔、调整元件布局的返工工作量。
