西门子Sitrans PSDIII表压变送器结构设计

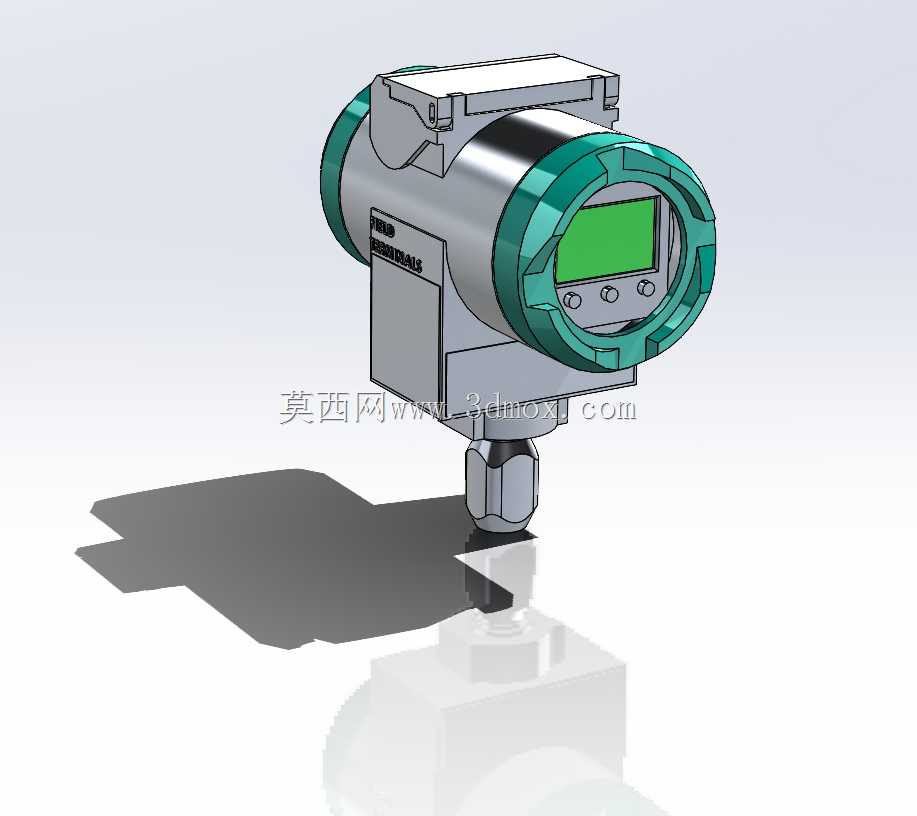

　　在石化、电力、冶金这类连续流程生产场景里，压力参数的稳定采集直接关系到整条工艺链路的运行安全与能耗控制，表压变送器作为取压环节的核心感知终端，其结构可靠性、安装适配性往往比纸面参数更受现场运维与设计人员重视。这款表压变送器的三维结构完全贴合工业现场的实际安装逻辑，底部的过程连接端采用标准外螺纹接口，可直接适配现场常见的引压管焊接接头、阀门组取压口，无需额外定制转接件，接口端面预留了密封垫片的安装槽位，能避免现场装配时出现密封偏移导致的取压泄漏问题。从结构布局来看，整个变送器采用下取压、上显示的分体同轴布局，下部的压力传感腔体与上部的电子变送腔体之间做了物理隔离设计，中间的过渡段做了壁厚加强处理，

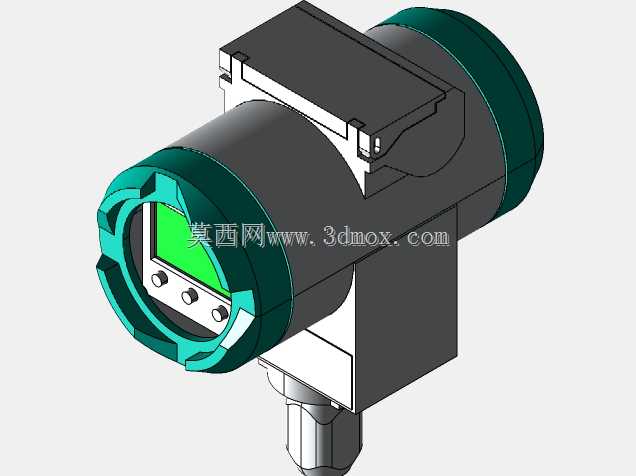

　　既可以隔绝现场管道传导的持续振动对电子元器件的影响，也能在工艺介质出现短时温度超调时，减少热量向显示模块的传导，避免液晶屏出现显示漂移或者元器件提前老化。显示端的外圈做了突出的防护棱结构，搭配绿色的硬质防护圈，哪怕现场安装时出现工具磕碰、相邻设备检修的碰撞，也能直接保护内部的液晶显示屏与操作按键，三个操作按键内嵌在防护圈内侧，按键表面做了防滑凸点设计，现场操作人员佩戴劳保手套也能完成参数设置、零点校准的操作，不需要额外摘除手套，适配工业现场的操作习惯。显示模块的壳体采用侧翻盖的接线腔设计，接线端子布置在腔体内部，腔盖与主体之间预留了密封圈安装位，现场布线时只需要打开侧盖就能完成信号线接入，不需要拆解整个显示表头，

　　能大幅减少现场接线的工作量，同时接线腔的进线口采用标准电缆格兰头接口，可适配不同线径的屏蔽信号电缆，保证现场布线的防护等级满足户外、潮湿工况的使用要求。从安装边界来看，整个变送器的径向最大尺寸集中在显示表头的防护圈位置，现场做安装布局时，只要保证表头周围预留出足够的接线操作空间、显示观察空间即可，下部的传感腔体直径更小，可适配密集安装的引压管组场景，不会出现相邻变送器之间的安装干涉。设备整体的重心落在底部过程连接的轴线上，安装后不会因为重心偏移导致引压管承受额外的侧向应力，长期运行也不会出现接口松动的问题。在功能实现上，这款变送器支持4-20mA标准模拟量输出与Profibus PA总线通讯，

　　既可以接入传统的DCS系统做硬接线信号传输，也能直接挂接在现场总线上实现多参数的数字化传输，满足不同建厂时期、不同控制系统架构的工厂改造与新建项目需求。建模过程中对所有的装配间隙做了还原，比如显示窗的透明盖板与壳体的配合间隙、按键与壳体的活动间隙、接线腔盖的螺纹配合长度，都完全参照实物的装配公差做了设定，不管是用来做项目前期的安装布局干涉检查，还是做设备培训的拆解演示，都能直接复用，不需要再做额外的结构调整。针对现场常见的强腐蚀、高湿度工况，壳体的所有外露边角都做了圆角过渡处理，没有尖锐的积液、积尘死角，日常运维时的清洁工作更便捷，也能避免腐蚀性介质在边角位置长期积存导致的壳体腐蚀。表头的显示方向可以根据现场安装位置做旋转调整，不管是垂直管道安装、水平管道安装还是侧装在设备壁面上，都能把显示屏调整到操作人员方便观察的角度，不需要额外加装安装支架调整角度，减少现场安装的配件成本与施工工作量。
