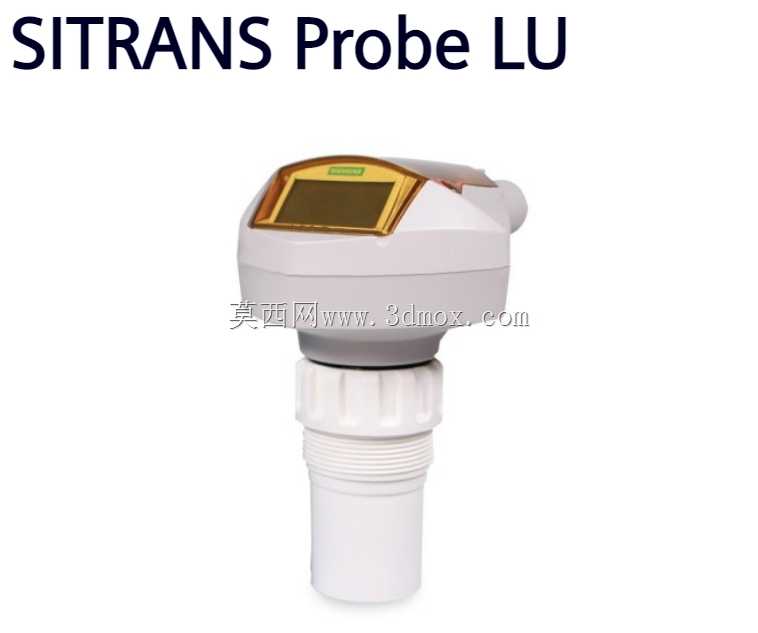

西门子SITRANS Probe LU超声波液位变送器

　　这款超声波液位变送器的三维建模还原度完全贴合现场实物的装配逻辑，从顶部的显示操作端到下部的换能器探头，每一处结构都对应实际工业现场的安装与使用需求。在市政水处理的曝气池、沉淀池液位监测场景中，这类一体式超声波液位计不需要接触介质，就能完成非接触式的液位连续测量，避免了污水、腐蚀性介质对检测部件的侵蚀，相比投入式液位计大幅降低了后期维护的频次，尤其适合含有漂浮杂物、腐蚀性成分的液位检测工况，在化工储罐、食品加工料仓、水利渠道水位监测场景中也有广泛应用。

　　从结构设计来看，顶部的显示端采用斜向视窗设计，这个角度是经过现场安装验证的——当设备安装在罐顶2-5米高度时，运维人员站在罐旁的巡检通道上，不需要登高就能清晰读取显示屏上的液位数值，视窗周边的密封结构采用一体化包覆设计，配合壳体的IP67防护等级，能够适应户外露天安装的雨淋、粉尘环境，顶部的电气接口采用标准螺纹出线设计，兼容现场常用的防爆挠性管、电缆格兰头安装，不需要额外做转接配件。中部的壳体过渡段做了圆弧收腰处理，一方面是优化注塑成型的脱模工艺，减少壳体壁厚不均导致的变形问题，另一方面在安装时，这个收腰位置刚好可以适配常用的安装支架抱箍，不需要额外定制固定卡件，现场安装时直接用通用的50mm管径抱箍就能完成固定，大幅缩短现场安装的工时。下部的换能器段采用标准外螺纹设计，螺纹规格匹配行业通用的安装法兰、焊接管座，不管是新建项目预留的安装孔，还是旧设备改造替换原有液位计，都能直接适配，不需要重新在罐顶开孔加工。

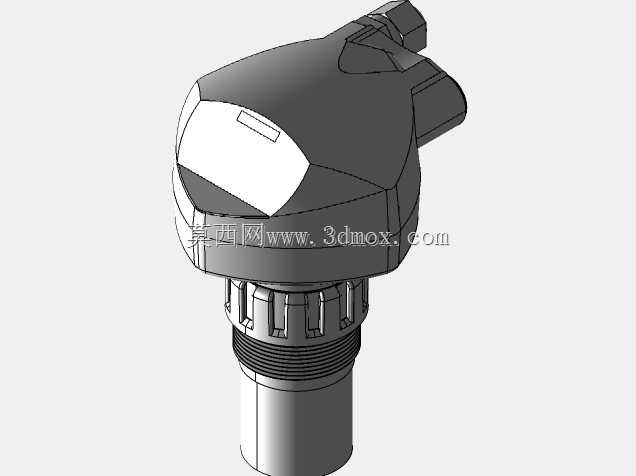

　　建模过程中严格还原了设备的安装边界尺寸，整体长度、最大外径、螺纹段长度都和实物样本参数保持一致，在做项目三维布局时，可以直接将模型导入厂区的三维布置图中，校验设备安装后和周边管道、爬梯、护栏的安全距离，避免出现安装后设备被遮挡、运维操作空间不足的问题。设备的功能集成度很高，内置的温度补偿模块可以根据现场环境温度自动修正超声波的传播速度，减少温度变化带来的测量误差，4-20mA模拟量输出可以直接对接现场的PLC、数显表等二次仪表，Profibus PA通讯接口则可以接入现场总线系统，实现测量参数、设备状态的数字化传输，不需要额外铺设大量信号电缆，在大型厂区的多点位液位监测项目中能大幅降低布线成本。

　　从结构细节来看，换能器的发射面采用平面聚四氟乙烯材质设计，这种材质不容易沾附介质中的粉尘、水汽凝结物，在测量有挥发性气体、容易产生凝露的工况下，不会因为探头表面沾附水珠导致测量信号衰减，设备的盲区参数也和实物一致，在建模时特意标注了探头下方的最小测量距离，在做罐体设计时可以提前计算好探头的安装高度，避免液位进入盲区导致测量数据失真。顶部的操作按键采用内嵌式设计，不会因为现场的磕碰导致按键损坏，同时按键的触感反馈清晰，运维人员戴劳保手套也能完成参数设置操作，不需要摘下手套操作，适配工业现场的操作习惯。整个壳体的材质采用耐候性工程塑料，重量轻，一个运维人员就能完成高空安装作业，不需要额外的吊装设备，同时塑料壳体不会和现场的腐蚀性气体产生反应，在化工园区、污水处理厂这类腐蚀环境下长期使用也不会出现壳体锈蚀的问题。
