电解实验用气泡体积测量传感装置

　　在高校电化学实验室、新能源电解制氢研发测试台架、化工小试流体观测工位中，流体管路内析出气泡的体积精准测算，一直是量化反应效率、核算气体产出量的核心环节，这套气泡传感装置正是针对这类场景开发的原位测量部件，无需额外截取管路、不用外接复杂的气体收集装置，可直接串接在透明观测流道段完成实时检测。

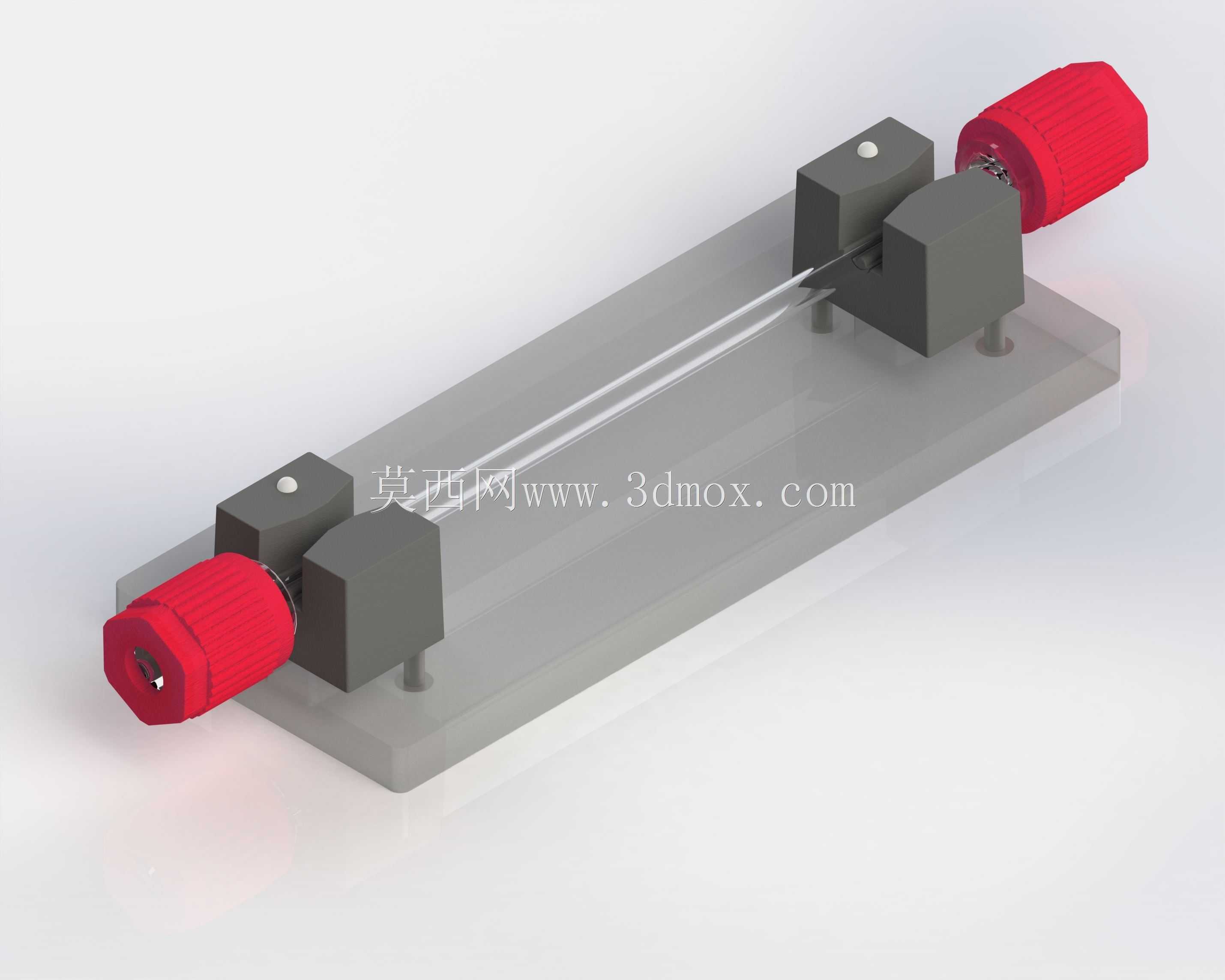

　　整套装置采用卧式长底板作为安装承载基体，底板为平整矩形金属加工件，表面做哑光氧化处理避免观测时产生反光干扰，底板两端对称布置两组夹持锁紧模块，每组模块由固定挡块、可调压块和红色滚花锁紧旋钮组成，旋钮外圈做密集滚花纹理，徒手即可完成拧紧操作，无需额外借助扳手等工具，可适配不同长度的透明玻璃观测管安装，玻璃管作为流体流通与气泡观测的载体，其内径尺寸为固定已知值，这也是整套装置体积测算的核心基准参数——当电解反应产生的氢、氧气泡随流体流入玻璃管时，会在透明管段内形成清晰可辨的气液分界段，装置通过识别气泡段在管内的轴向长度，结合已知的玻璃管内截面积，即可直接换算出单段气泡对应的气体体积，避免了传统排水集气法带来的气体溶解误差、管路连接漏点误差。

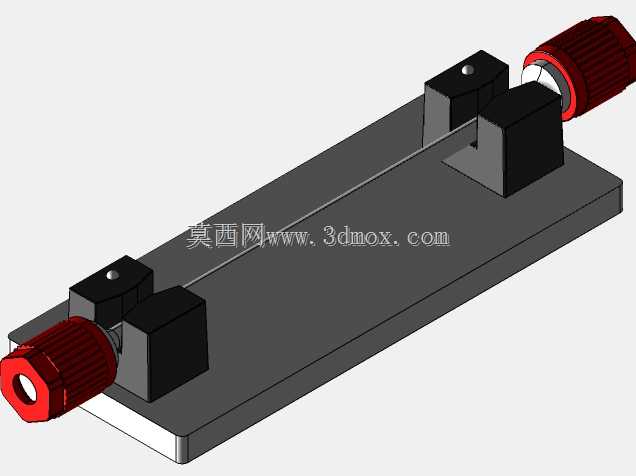

　　从结构设计逻辑来看，两端夹持模块的V型定位槽做了同轴度校准，安装后玻璃管的轴线与底板平面保持平行，避免玻璃管倾斜导致的气泡长度测量偏差；压块与玻璃管接触的位置嵌有丁腈橡胶缓冲垫，既可以增大锁紧摩擦力防止玻璃管受流体压力窜动，又能避免刚性压块直接接触玻璃导致的管壁碎裂风险。装置整体的安装边界十分友好，底板上预留了四个沉头安装孔，可直接通过M4螺丝固定在实验台架或者设备安装面板上，整体横向长度适配常规实验台的安装间距，纵向高度不超过120mm，不会遮挡周边其他实验器件的操作空间，进出液端的红色旋钮内部集成了快插接头结构，可直接对接外径6mm的实验用流体软管，无需额外加工转接头，拆装十分便捷。

　　不同于工业在线用的高精度气泡检测传感器，这套装置更偏向实验室小试场景的轻量化应用，没有集成复杂的光电检测模块，可搭配外部高速相机完成气泡图像采集，也可配合对射式光电传感器实现气泡长度的自动识别，结构上预留了光电元件的安装位，在两个夹持块中间的底板区域可直接加装传感器支架，无需二次打孔加工。在实际使用过程中，玻璃观测管可根据测量需求更换不同内径规格，只需调整两端夹持块的间距即可完成适配，无需更换整套底座，大幅降低了不同实验场景下的配件成本；整套结构没有易损的运动部件，除了橡胶垫属于定期更换的密封件外，其余金属部件均可长期使用，维护成本极低。针对电解实验中常见的弱酸碱流体环境，所有接触流体的金属部件均采用304不锈钢材质，滚花旋钮采用耐腐PP材质，可耐受常规实验试剂的腐蚀，不会因长期接触电解液出现锈蚀污染流体的问题。在安装调试时，只需保证整套装置处于水平状态，玻璃管内无残留气泡即可开始测量，相比传统的气体收集测量方式，这套装置的响应速度更快，可捕捉到毫米级的微小气泡，能够实时反馈电解过程中的气体产出动态，为反应参数调整提供即时的数据支撑，尤其适合电解水制氢催化剂筛选、电解槽流道优化这类需要连续观测气泡产出状态的实验场景，可有效降低实验人员的手动测量工作量，提升数据采集的一致性与准确性。
