双轮连杆往复传动机械装置结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:678626
  • 双轮连杆往复传动机械装置结构
  • 双轮连杆往复传动机械装置结构
  • 双轮连杆往复传动机械装置结构
  • 双轮连杆往复传动机械装置结构
  • 双轮连杆往复传动机械装置结构
  • 双轮连杆往复传动机械装置结构
  • 双轮连杆往复传动机械装置结构

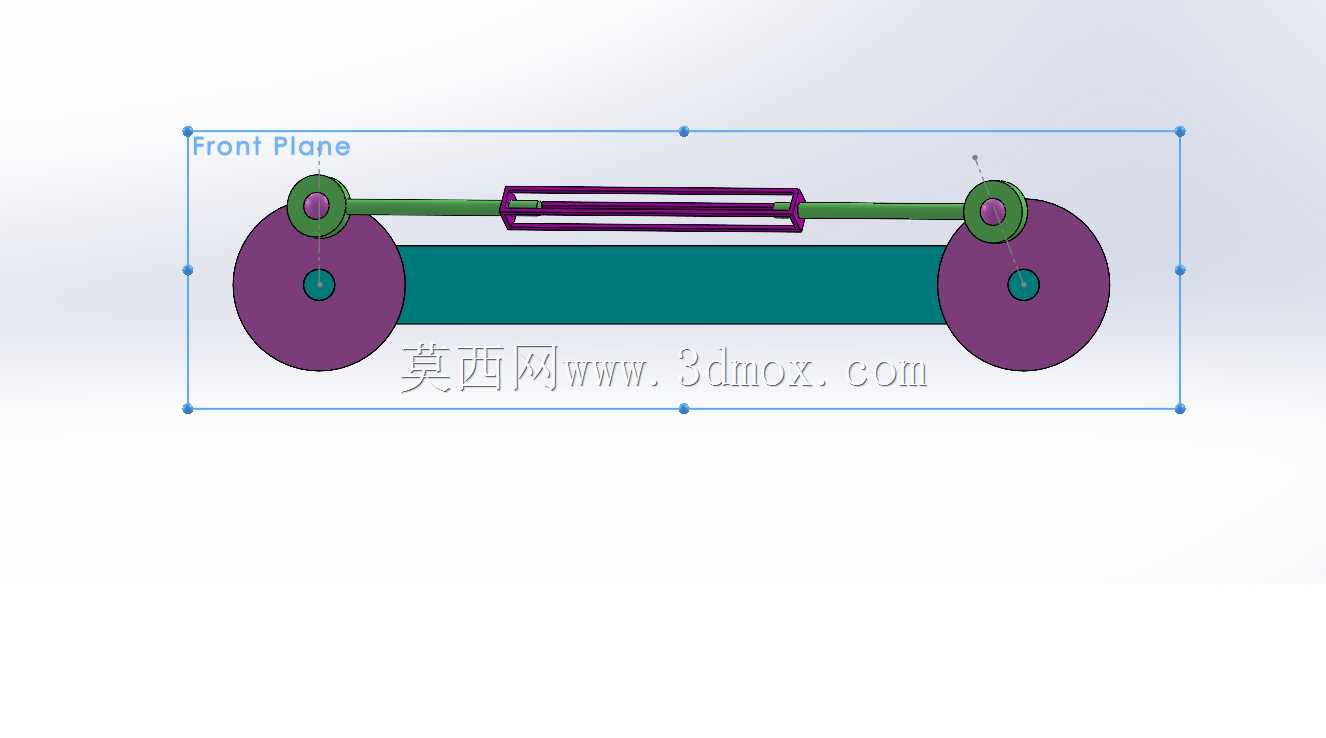

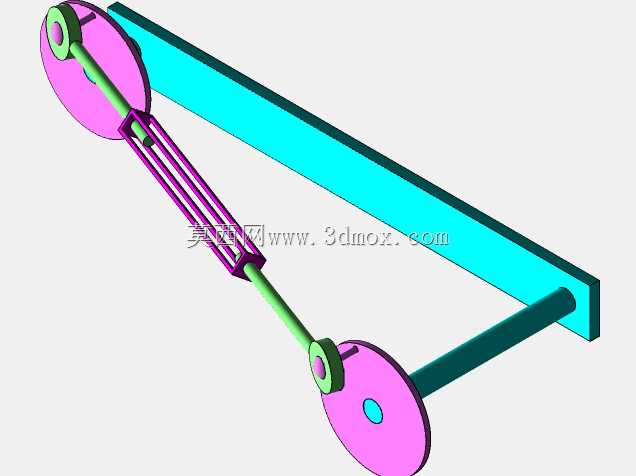

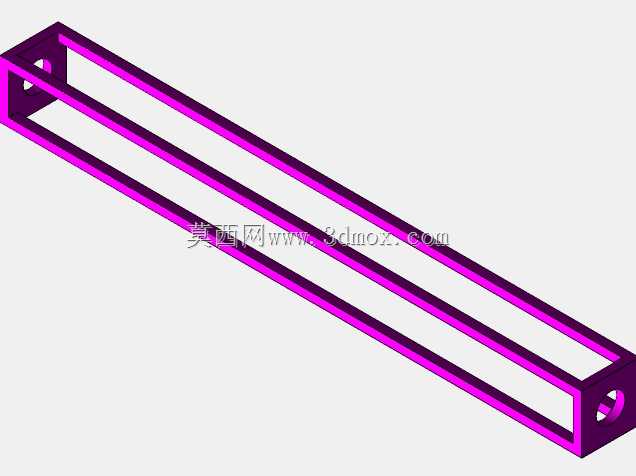

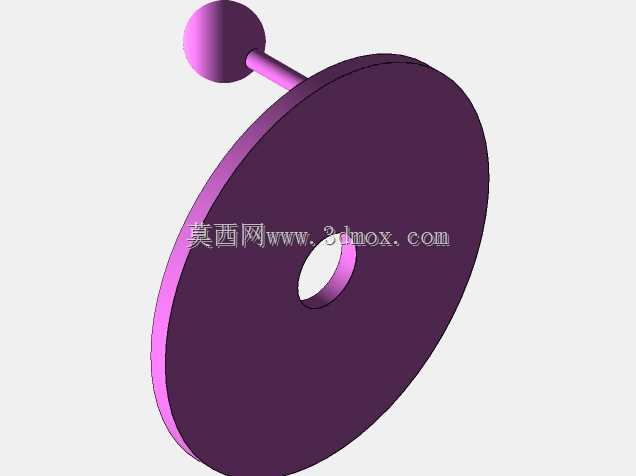

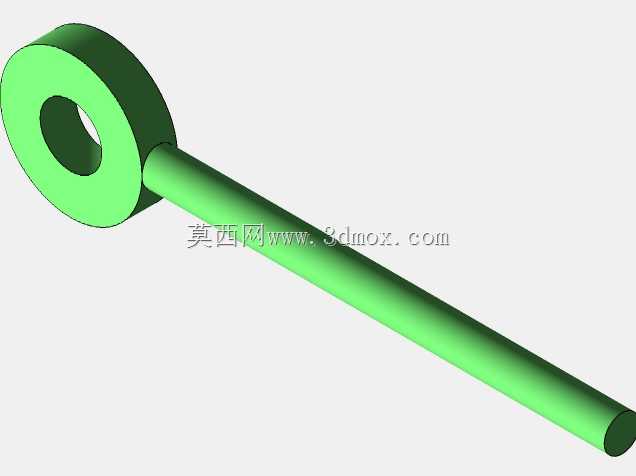

  该装置面向需要将旋转运动与直线往复运动进行稳定转换的机械传动场景,可作为小型输送设备、往复推送机构、教学演示台以及自动化执行单元中的核心运动部件使用。结构主体由两侧轮盘、偏心铰接点、横向连杆、中部滑动导向构件和底部承托构件组成,整体布局沿水平方向展开,两个轮盘对称布置在装置两端,轮盘中心作为回转支承位置,偏心位置通过销轴与横向连杆端部连接。轮盘转动时,偏心点绕轮心做圆周运动,横向连杆将两端偏心运动约束在同一水平轴线上,中部的长条形导向套对连杆中段进行径向限位,使连杆在传递运动的过程中始终保持水平姿态,避免因两端铰接点的相位变化产生侧向偏摆。

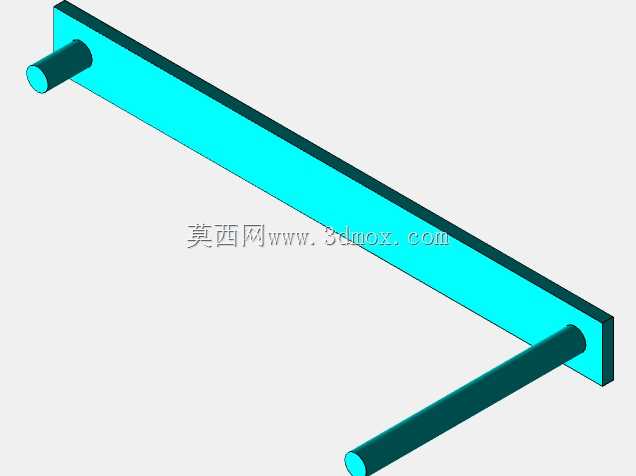

  从实际功能来看,这套结构重点解决的是小载荷往复机构中运动轨迹约束和传动连续性的问题。两端轮盘可以同步输入转矩,也可以单侧作为主动轮、另一侧作为随动支承;当主动轮旋转时,偏心销带动连杆做周期性水平推拉,导向套承担横向支承和滑动导向作用,底部承托板则为整个机构提供安装基准面。与单纯单曲柄滑块机构相比,双轮对称布置能够平衡连杆两端的铰接受力,减少单侧悬臂造成的销轴弯矩,使运动过程中连杆所受拉力和压力分布更加均匀。在低速演示、轻载推送、间歇进给等场合,这种结构不需要复杂的齿轮组或凸轮轮廓,加工件以圆盘、销轴、圆杆和导向套为主,制造成本较低,装配关系直观,维护时只需检查铰接处磨损和导向间隙。

  设计思路上,轮盘直径决定偏心运动的外包络范围,偏心点到轮心的距离直接影响连杆往复行程,因此在选型或改型时,应先根据执行端需要的推拉行程确定偏心半径,再校核轮盘外缘与机架、导向套之间的安全间隙。横向连杆的长度需要覆盖两轮中心距,并在两端预留铰接孔位;连杆过长会降低压杆稳定性,过短则会导致两轮运动干涉。中部导向套的长度不宜过短,较短的导向支承会使连杆在受压时容易出现上下颤动,通常导向段应能够覆盖连杆在极限位置时的主要悬伸区域,并在套内保留足够的滑动接触长度。销轴与孔之间采用小间隙配合,既能保证转动灵活,又能控制回程冲击;若用于连续运转设备,可在铰接点增设润滑槽或耐磨衬套,以降低反复摆动造成的磨损。

  外形与安装边界方面,装置的最大高度由轮盘外径和顶部铰接点运动轨迹决定,最大宽度由两轮外侧轮廓及端部紧固件决定,深度方向则主要受轮盘厚度、导向套宽度和底部承托板尺寸影响。安装时,两轮中心应保持同轴等高,轮盘平面需与连杆运动平面重合,否则会在销轴处产生附加扭转载荷。底部承托板可作为与设备机架连接的基准面,螺钉孔位置应避开轮盘旋转包络区和连杆往复区域;导向套中心线应与两轮偏心点的水平运动线一致,安装偏差会造成连杆卡滞或局部磨损。实际布置中,还需在连杆前后极限位置预留检修空间,便于拆装销轴和调整导向套。

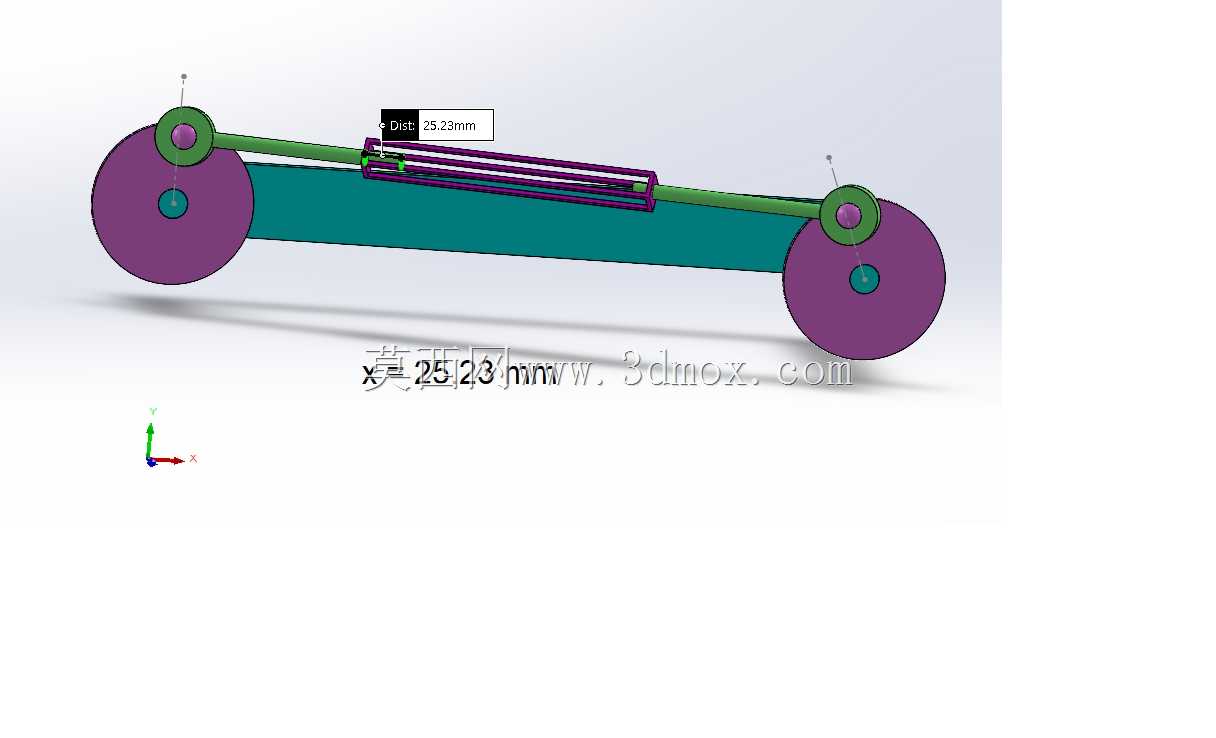

  从结构建模角度看,该装置适合用于运动干涉检查、铰接关系验证和机构原理展示。建模时应保证轮盘回转中心、偏心孔中心、连杆轴线和导向套轴线之间的尺寸关联清晰,配合装配约束体现轮盘旋转、销轴转动和连杆滑动之间的运动关系。对于工程应用而言,该结构可进一步扩展为双工位推送、横向牵引、滚轮联动演示或简易往复执行机构;在负载较大时,可加大轮盘和销轴直径,提高连杆截面刚度,并将导向套改为直线轴承或导轨滑块形式,以获得更高的运动精度和使用寿命。
