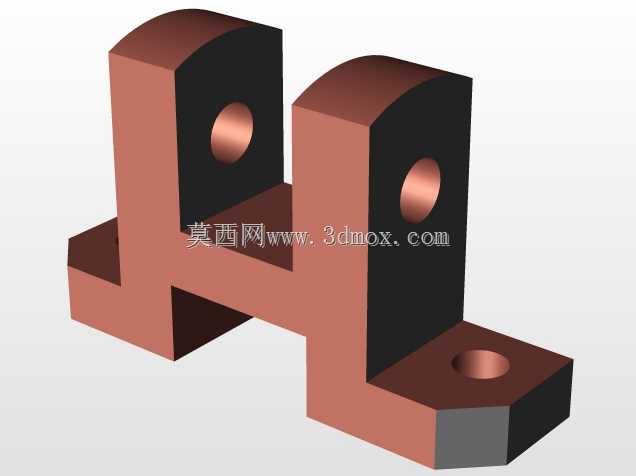

双立板带安装底座铰接支撑座结构

　　该零件属于设备机架上常用的铰接式支撑构件，整体采用一体式铸钢或厚钢板铣削成型思路设计，底部为水平延展的安装底板，底板两端预留沉头安装孔，可直接通过内六角螺栓固定在设备台面、机架横梁或者工装基板上，底板底面做全平面铣平处理，保证安装后贴合面无翘曲、受力均匀，不会出现局部悬空导致的螺栓受剪过载问题。底板向上延伸出两块平行对称布置的竖向立板，两块立板间距根据配套铰接件的宽度预留装配间隙，立板顶部加工为半圆弧过渡造型，既消除了直角尖角处的应力集中，也避免装配作业时锐边划伤操作人员。每块立板中心同轴加工出贯穿圆孔，孔位公差按H7级配合精度控制，用于穿装铰接销轴，销轴穿过两侧立板与中间被支撑的摆臂、连杆或者活动工位部件，实现活动构件的回转铰接功能，立板外侧孔口可加工卡簧槽或者轴承位，用来安装轴用挡圈、深沟球轴承或者自润滑轴套，约束销轴轴向窜动，同时降低铰接转动过程中的摩擦阻力。

　　从实际设备应用场景来看，这类双立板支撑座广泛用在6S工位器具、小型自动化流水线的摆臂翻转机构、通讯设备装夹工装、轻型输送线的挡停机构、检测设备的样品夹持摆架上，承担活动构件的根部铰接承载作用，工作状态下立板主要承受销轴传递的径向剪切力与弯矩，底板通过两个安装点把载荷分散传递到下方机架，整体受力路径短、刚性冗余充足，相比单侧悬臂式支座，双立板对称支撑的结构可以抵消销轴受到的侧向弯矩，避免销轴长期受偏载出现弯曲变形。

　　建模过程中首先以底板底面为装配基准绘制草图，先拉伸生成底部安装底板，在底板对应位置切除出安装沉孔，保证沉孔深度可以完全容纳螺栓头部，安装后螺栓顶面不高出底板表面；之后在底板上表面对应位置分别拉伸生成两块竖向立板，立板与底板交接处自然形成实体融合，后续可在交接内角添加R3~R5的铸造圆角或者铣削圆角，进一步降低转角处的应力集中系数。立板顶部的圆弧轮廓与两侧直边做相切约束，拉伸后对立板端面做倒角处理，去除加工锐边。两块立板的同轴孔采用一次拉伸切除命令贯穿生成，保证两孔的同轴度误差控制在0.02mm以内，避免穿轴时出现卡滞、不同心导致的销轴别劲问题。

　　安装边界方面，底板的整体长度方向尺寸覆盖两个安装孔的孔距外加两侧余量，安装孔中心到底板边缘的距离大于1.5倍螺栓直径，保证螺栓锁紧时底板边缘不会出现挤压开裂；两块立板的外侧总宽度小于底板宽度，立板的高度尺寸根据铰接点的 required 回转中心高度设定，保证被支撑的摆臂在设定角度范围内往复摆动时，底部不会和底板上表面发生运动干涉。零件整体外形没有复杂曲面，所有特征均为常规拉伸、切除、圆角、倒角，既可以采用铸造毛坯后二次机加工的方式批量生产，也可以直接用厚钢板通过线切割、铣削加工单件定制，加工工艺性好，成本可控，在中小载荷的铰接支撑场景下替换维护也十分便捷，当铰接孔出现长期磨损后，还可以在孔内压入更换式铜套，无需整体替换支座，降低设备后期维护成本。
