涵道防护式带云台航拍四旋翼飞行器

　　这套小型四旋翼航拍飞行器的结构方案，面向室内巡检、狭小空间近景拍摄与低空近距侦察场景开发，整机采用全涵道护圈包裹旋翼的布局，区别于常规外露桨叶的航拍无人机，核心设计出发点是消除高速旋转桨叶触碰障碍物、人员或线缆时的剐蹭风险，在楼宇管道巡检、仓储货架间隙排查、室内场馆测绘、教学实训飞行等无法保证充足安全净距的工况下，设备即使轻微碰撞墙面、管线也不会发生桨叶断裂、炸机坠机，同时避免外露桨叶划伤操作人员，适配人员密集或空间局促的作业环境。

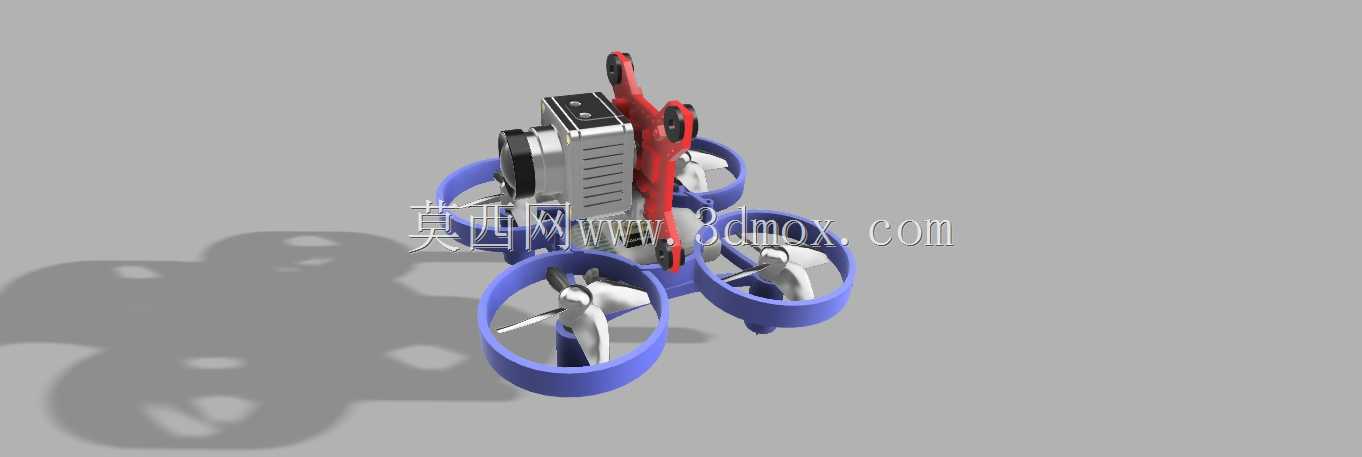

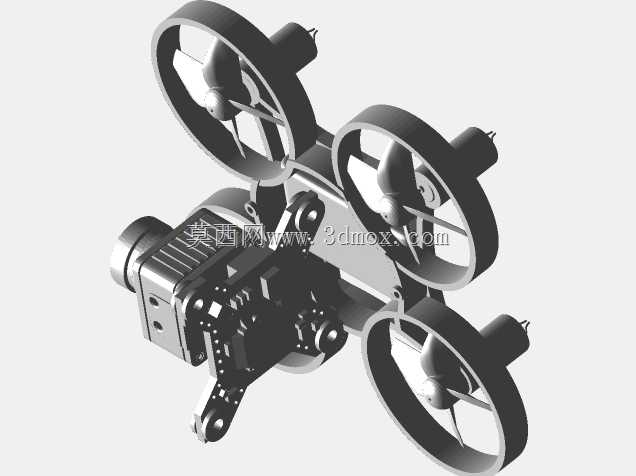

　　从整机结构布局来看，四个旋翼单元分别布置在十字延伸的机臂末端，每一副螺旋桨外侧都集成了一体式环形涵道护圈，护圈与机臂采用刚性连接，并非后期加装的软性防护配件，涵道环的径向厚度预留了足够的碰撞变形余量，轻微侧向撞击时冲击力会直接通过护圈传导至机臂主体，不会直接作用在桨叶与电机轴上。涵道内壁与螺旋桨叶尖之间保留了均匀的微小间隙，既避免桨叶旋转时与护圈发生摩擦干涉，又能借助涵道效应小幅提升旋翼的气动效率，在相同电机拉力输出下降低整机功耗，延长悬停续航时间。

　　机身前部挂载了一套两轴增稳云台与摄像模组，云台通过减震阻尼件与机身主框架连接，可隔离旋翼高速转动带来的高频振动，保证拍摄画面的清晰度；云台的俯仰转轴具备独立的转动自由度，作业过程中可灵活调整拍摄视角，既可以向前平视采集前方环境画面，也可向下俯视完成地面目标、管道底部缺陷的拍摄。摄像模组的安装座预留了通用安装孔位，结构设计上支持替换不同尺寸的微型摄像头、图传模块，适配不同的拍摄分辨率与图传距离需求。

　　机身中部的主框架采用层叠式板件拼接结构，飞控板、电调、电池、图传发射模块都分层固定在框架的安装位上，各部件之间预留了散热间隙，长时间飞行时电调与电机产生的热量可通过机架空隙自然流通散出，避免密闭舱内积热导致电子元件工作异常。框架上的所有安装孔位都做了定位凸台设计，装配时各板件可快速对位，不需要额外治具即可完成整机组装，降低批量生产时的装配工时。机臂末端的电机座采用同轴定位结构，电机输出轴与旋翼桨夹的同轴度可直接通过机加工精度保证，减少动平衡调试的工作量，降低旋翼高速旋转时的震动量级。

　　整机的安装边界设计充分考虑了狭小空间通行需求，涵道护圈的最外侧轮廓构成了整机的最大外接矩形，没有超出护圈的突出结构件，飞行过程中只要涵道外环能够通过的缝隙，整机即可顺利穿行，不会出现云台、机臂提前磕碰障碍物的情况。起落支撑结构整合在机身下部，采用轻量化的支脚布局，支脚的最低点低于云台摄像模组，降落时支撑点先接触地面，避免镜头直接触碰地面造成刮损，支脚的跨距经过匹配设计，降落时整机重心落在支撑面范围内，在平整桌面、地面停靠时不会发生侧翻。

　　动力系统的走线全部沿机臂内部的线槽布置，线材完全隐藏在结构件内侧，既减少飞行时的气动阻力，也避免线材外露被桨叶卷入、或被障碍物勾挂的风险。整机结构在设计阶段就完成了全干涉检查，所有运动部件包括旋翼旋转、云台俯仰转动的全行程范围内，都不存在与固定结构件的硬干涉，装配公差链经过核算，即使采用常规3D打印工艺制作机架零件，累积误差也不会导致运动卡滞。这套结构方案兼顾了飞行安全性、功能扩展性与装配便捷性，为小型近距作业航拍无人机的结构设计提供了完整的参考。
