Vesc4.12电调铝制散热外壳结构设计

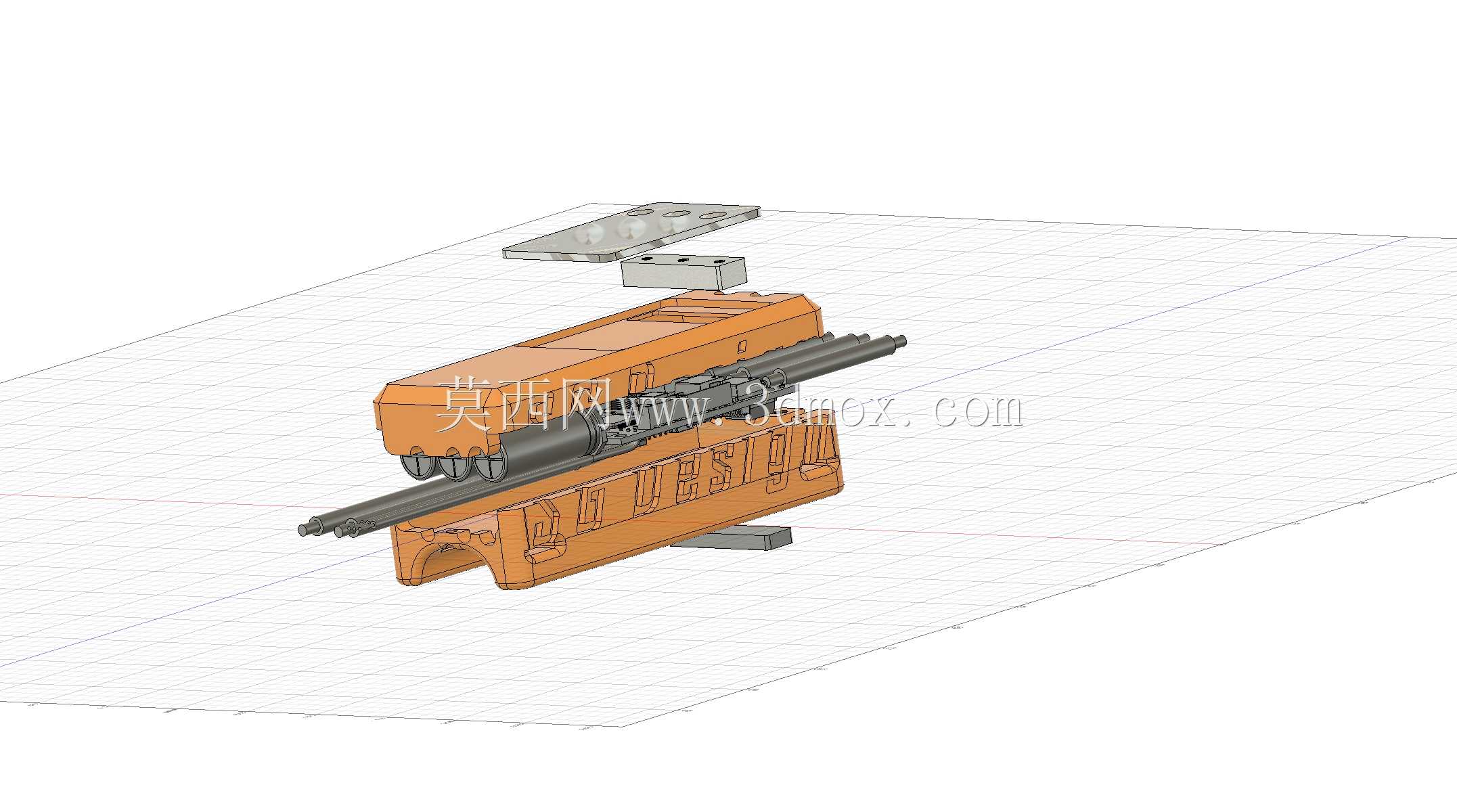

　　在电动滑板、航模动力、小型无人载具这类对动力控制单元体积、散热效率有严苛要求的应用场景里，电调外壳的设计从来不是简单的包覆防护结构，而是直接决定控制器长期运行稳定性的核心部件。这款适配Vesc4.12版本电调的铝制冷却外壳，首先要解决的就是高功率输出下MOS管的热量导出问题，相比常见的塑料外壳，铝材质本身的导热系数能让核心发热区域的热量快速扩散到整个壳体表面，避免局部热量堆积造成功率器件降频甚至烧毁。从结构设计逻辑来看，整个壳体采用分体式拼接结构，下半部分为主体容纳腔，内腔的筋位完全匹配Vesc4.12电路板的安装孔位与元件高度，不需要额外加装固定柱就能让电路板精准卡入腔体，避免运输或者使用过程中电路板晃动导致的焊点脱焊、

　　接线松脱问题。上半部分的盖板做了下沉式设计，和主体腔体拼接后不会出现突出的拼接缝，既可以减少外部灰尘、水汽从拼接缝隙进入腔体内部的概率，也能让整个外壳的外表面更平整，方便在外部额外加装散热风扇或者水冷头的时候，获得更大的贴合接触面积。壳体侧面预留的出线槽位置做了圆角过渡处理，不会像直角槽口那样在长期震动环境下磨破动力线、信号线的绝缘层，出线槽的宽度刚好匹配常规的硅胶线线径，穿线后配合密封胶圈就能实现出线位置的基础防护。考虑到这类电调很多时候会安装在载具的暴露位置，外壳的边角全部做了R角钝化处理，既可以避免安装过程中尖锐边角划伤操作人员，也能在载具发生轻微碰撞的时候，通过圆角分散冲击力，减少壳体开裂的概率。安装边界方面，

　　整个壳体的外部轮廓尺寸完全适配Vesc4.12电路板的外围尺寸，没有额外增加过多的冗余体积，能适配绝大多数现有Vesc4.12电调的安装位，不需要用户对原有载具的安装支架做二次修改。壳体表面没有做多余的装饰性凸起或者凹槽，所有外表面都是平整的散热面，在自然对流的使用场景下，平整的表面能让空气更顺畅地流过壳体带走热量，不会因为凹槽结构形成气流滞止区降低散热效率。内部的散热接触台直接对应电路板上MOS管的安装位置，安装时只需要在接触台和MOS管之间涂抹薄薄一层导热硅脂，就能把器件工作产生的热量直接传导到外壳上，比依靠空气对流散热的塑料外壳热阻低60%以上，能支持电调长时间满功率输出。壳体上的固定螺丝孔全部做了沉头设计，

　　螺丝锁紧后螺丝头不会突出壳体表面，既避免了螺丝头刮擦周边的线路或者结构件，也能让整个外壳的外观更规整。针对不同使用场景的安装需求，壳体底部预留了两个通用的安装槽位，可以适配M3规格的固定螺丝，不管是安装在铝型材支架上还是碳纤维板上，都能快速找到对应的固定位置，不需要额外打孔。在结构强度设计上，壳体的壁厚做了差异化处理，容纳电路板的主体区域壁厚保持在2mm，既保证足够的结构强度，不会因为轻微挤压就变形压迫内部电路板，也不会因为壁厚过厚导致整体重量增加过多；出线位置和安装孔位的局部壁厚增加到3mm，避免长期受力出现开裂问题。整个外壳的设计没有采用复杂的倒扣或者卡扣结构，全部依靠螺丝实现上下壳体的锁紧，后期维护的时候只需要拧下固定螺丝就能打开壳体更换内部元件，不需要用撬棒撬动壳体造成边缘变形。对于经常在户外使用的场景，壳体的铝材质表面可以做阳极氧化处理，既可以提升表面的耐磨性能，避免长期摩擦出现表面划痕，也能形成一层氧化膜提升抗腐蚀能力，在潮湿或者多尘的环境下也能长期使用不会出现锈蚀问题。和市面上常见的3D打印塑料外壳相比，这款铝制冷却外壳的散热效率、结构强度、抗老化能力都有明显提升，尤其是在夏季高温环境下大负载使用时，不会因为塑料材质导热差导致电调过热保护，也不会因为长期高温出现塑料壳体变形、老化变脆的问题。
