带辐条减重孔的同轴轮毂式传动轮结构

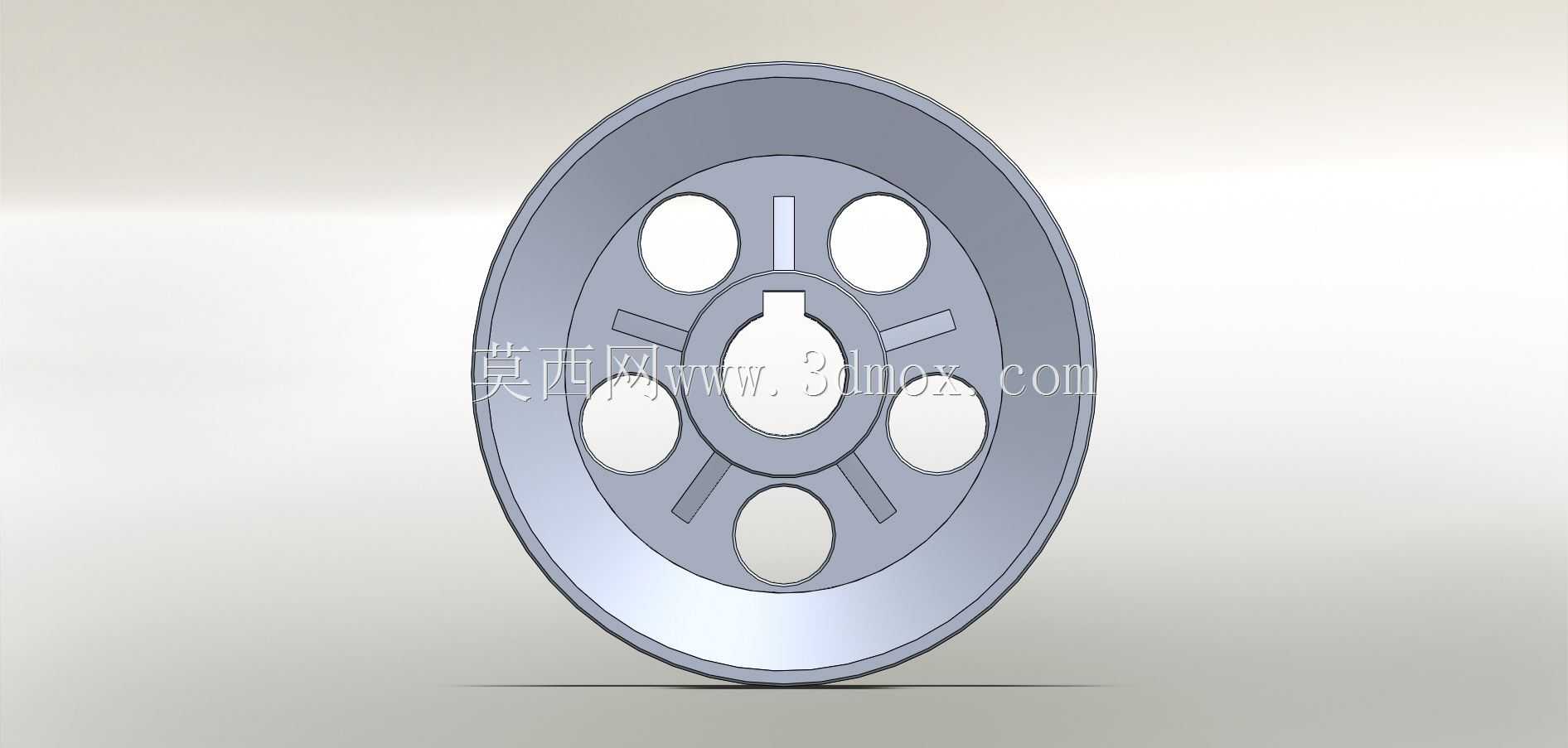

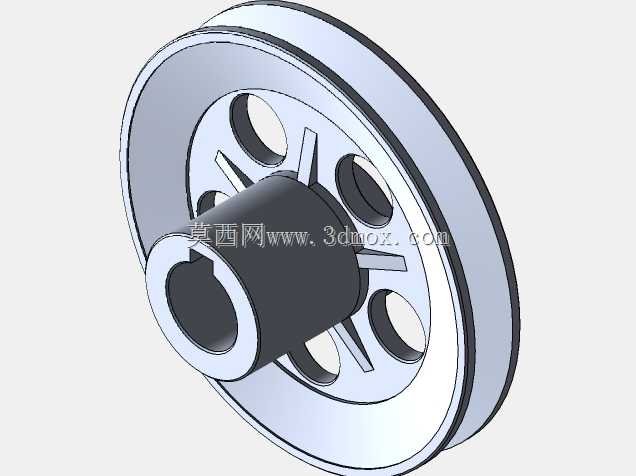

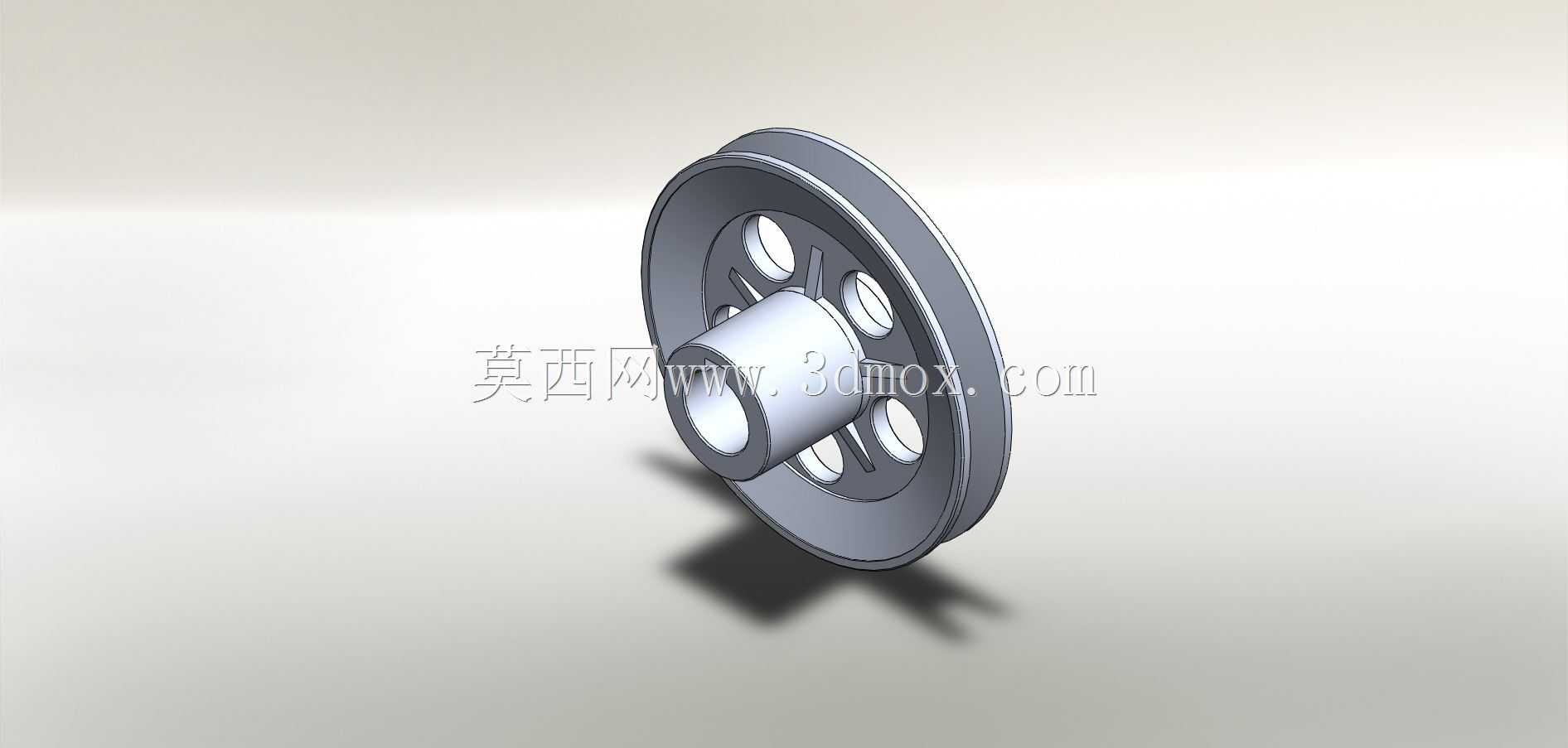

　　这类带辐条减重结构的同轴传动轮，常应用在中小载荷的动力传递场景中，比如小型输送线的从动辊端、轻型设备的张紧轮位、手动工装的导向轮组，也可适配部分低转速传动机构的改向需求，相比实心轮结构，它在保证结构强度的前提下大幅降低了自身重量，能减少转动惯量带来的启动阻力，降低配套轴系的负载损耗。从结构设计来看，中间的轴套部分采用等径通孔设计，内孔表面预留了常规的公差配合余量，可直接与对应直径的光轴配合，也可根据实际安装需求加装键槽、顶丝孔等固定结构，轴套与外圈轮缘之间通过六根均匀分布的辐条连接，每根辐条之间开设圆形减重孔，孔边做了圆弧过渡处理，避免应力集中在开孔位置引发结构断裂，轮缘部分采用等厚度的圆盘式设计，外缘可根据使用场景包覆橡胶层、

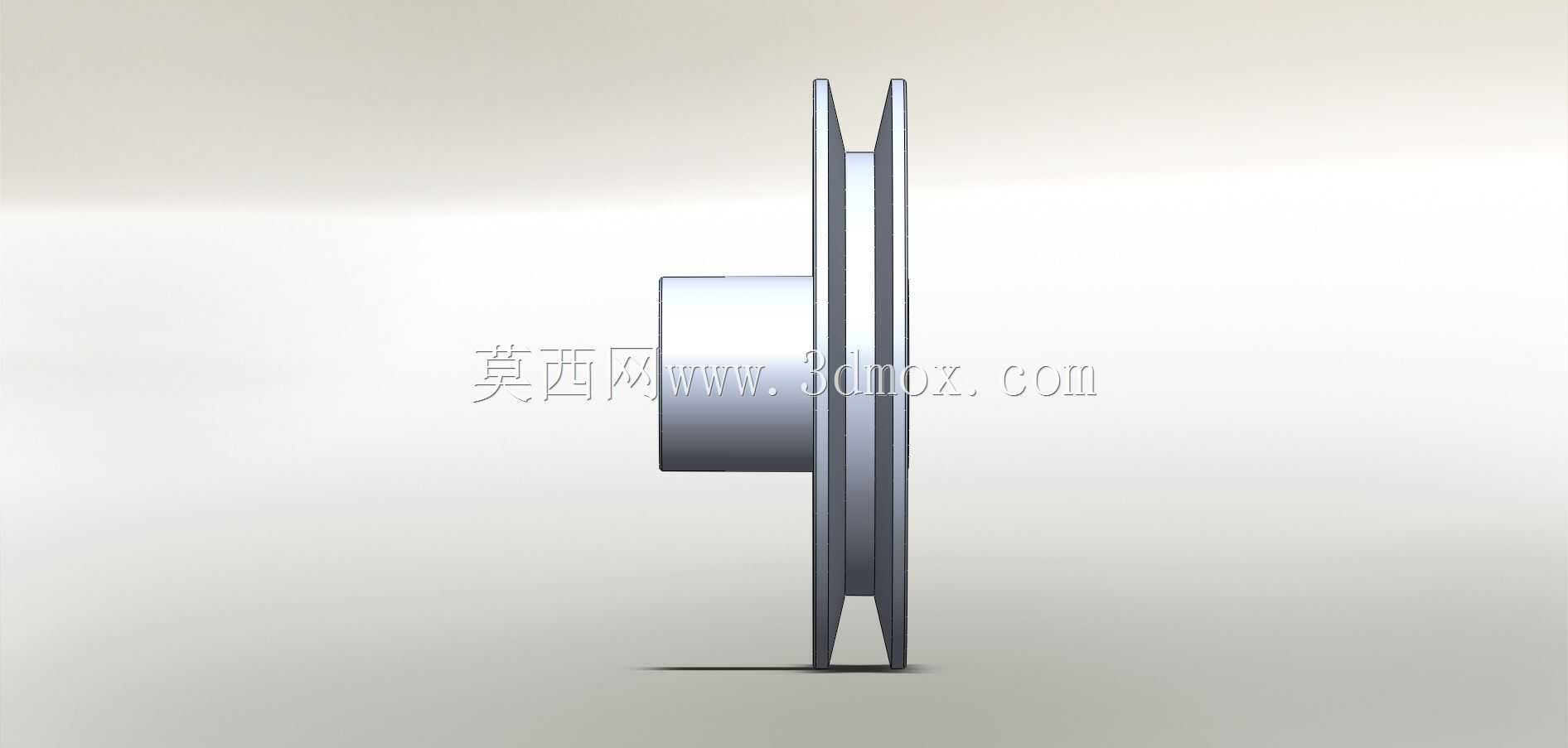

　　加工V型槽或者平带接触面，适配不同的传动介质需求。在实际安装边界上，这类轮体的轴向厚度控制在适配常规轻型轴承座的尺寸范围内，轴套的轴向长度略大于轮缘厚度，两端可直接贴合轴承内圈或者轴套挡边，不需要额外加装隔套就能完成轴向定位，轮缘的外径尺寸根据传动比需求匹配，辐条的厚度经过受力校核，在额定载荷下辐条的弯曲变形量控制在允许范围内，不会出现轮体偏摆导致的传动抖动问题。设计这类轮体结构时，首先要确认实际工况的载荷大小、转速区间，若应用在有腐蚀环境的场景，可将材质更换为铝合金或者工程塑料，若应用在常规传动场景，采用45号钢加工后做表面发黑处理即可满足防锈需求，减重孔的数量和直径并非固定值，可根据轮体外径大小调整，

　　核心是保证辐条的受力截面满足抗弯、抗扭要求，同时避免开孔过多导致轮缘的刚性不足。在三维建模过程中，这类回转类结构优先采用旋转凸台生成基础轮廓，再通过圆周阵列完成辐条和减重孔的特征创建，建模时需要注意各过渡位置的圆角处理，尤其是轴套与辐条的连接位置、辐条与轮缘的连接位置，圆角半径不能过小，否则实际加工时刀具无法走到，也会增加应力集中的风险，轴套内孔的尺寸公差需要根据配合类型标注，间隙配合、过渡配合的公差带要结合实际安装的轴径公差选择，避免出现装配过紧或者间隙过大导致的跑圈问题。从实际使用的角度看，这类辐条式传动轮相比实心轮，除了减重之外，还能在转动过程中带动周边空气流动，起到一定的散热作用，对于长时间连续运转的工况，能降低轮体与皮带、

　　轴系摩擦产生的热量累积，延长配套密封件、润滑脂的使用寿命，轮体的动平衡特性也更容易调校，因为减重孔均匀分布，只需要在对应辐条位置做少量去重就能达到动平衡要求，不需要像实心轮那样在整个端面打孔去重。在设备选型适配时，需要先确认安装位置的轴径尺寸、安装空间的径向余量，确保轮体外缘不会和周边的机架、护板产生干涉，同时要确认传动件的宽度与轮缘宽度匹配，避免出现皮带跑偏、链条脱齿的问题，若作为张紧轮使用，还需要在轴套位置预留加装轴承的空间，保证轮体转动顺畅，不会出现卡滞问题。
